8.4.6 Menü "Signale anpassen"
In diesem Menü können Sie Einstellungen der aktuellen Achse für alle anderen Achsen überneh-
men.
Æ Wählen Sie dazu im Menü "Eigenschaften" den Menüpunkt "Signale anpassen".

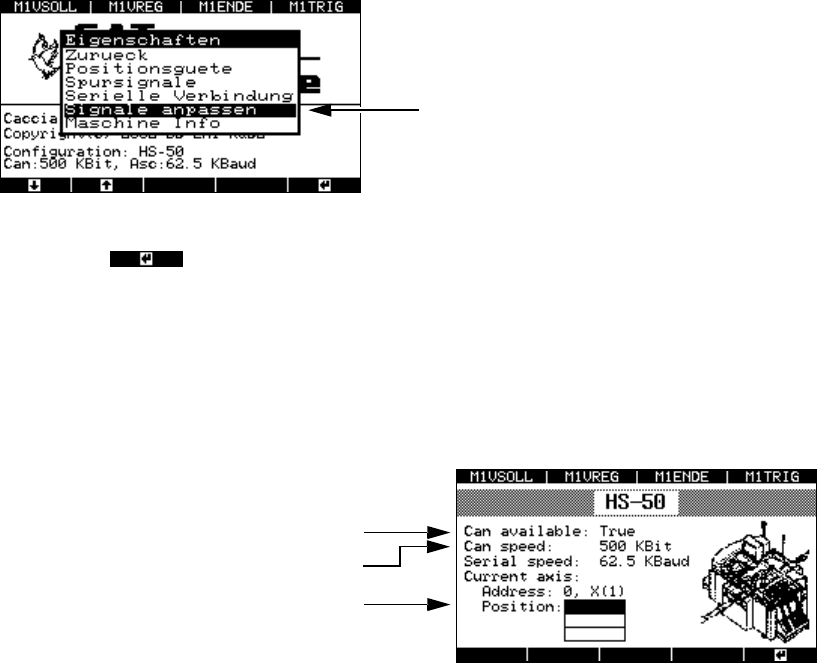

Abb. 8 - 45 Menü "Signale anpassen"
Drücken Sie . Die Einstellungen werden übernommen.
8.4.7 Menü "Maschine Info"
Dieses Menü zeigt an, welche Achsansteuerung gerade gewählt ist.
Æ Wählen Sie im Menü "Eigenschaften" den Menüpunkt "Maschine Info".
Abb. 8 - 46 Anzeige "Maschine Info"
Die Einstellungen werden für die aktuelle
Achse übernommen.
CAN-Schnittstelle bereit
Übertragungsrate
Obere Achsansteuerung in der 1. Achs-
ansteuerungskarte mit Adress-Bus Nr. 0
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
8 Menüführung Ausgabe 08/2003 Edition
42
8.5 Menü "Systemsteuerung"
In diesem Menü können Sie
– die Einstellungen für das Achsprüfgerät abspeichern und wieder laden,
– die Sprache für das Display festlegen,
– das Display konfigurieren und
– die Parameter für CAN-Bus und serielle Schnittstellen festlegen.
Æ Wählen Sie dazu im Hauptmenü das Menü "Systemsteuerung".

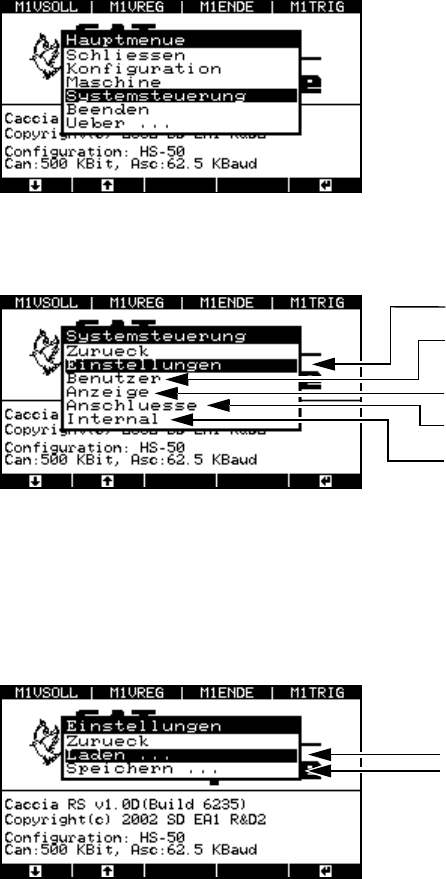

Abb. 8 - 47 Hauptmenü, Menü "Systemsteuerung" aufrufen
Das Menü "Systemsteuerung" wird eingeblendet.
Abb. 8 - 48 Menü "Systemsteuerung"
8.5.1 Menü "Einstellungen"
Æ Wählen Sie das Menü "Einstellungen". Das Fenster zum Laden und Abspeichern der Konfigu-
ration des Achsprüfgeräts wird geöffnet.
Abb. 8 - 49 Menü "Einstellung", Laden oder Speichern von Einstellungen
Æ Wählen Sie den Menüpunkt "Laden".
Einstellungen speichern und laden
Benutzerebene, Sprache
Display: Kontrast, Bildschirmschoner
CAN-Bus, serielle Schnittstelle
Reserviert für Servicezwecke
Menüpunkt zum Laden von Einstellungen
Die Einstellungen werden im EEPROM des
Achsprüfgeräts gespeichert.
SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual
Ausgabe 08/2003 Edition 8 Menüführung
43
Das Menü zum Laden von Einstellungen wird eingeblendet.

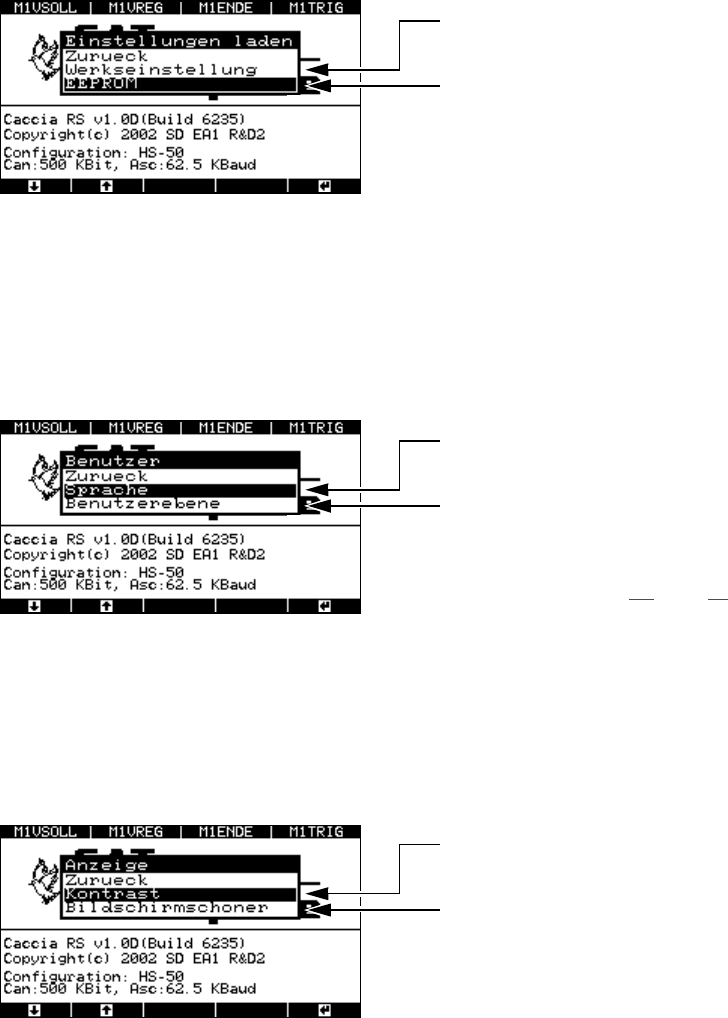

Abb. 8 - 50 Menü "Einstellungen laden"
8.5.2 Menü "Benutzer"
Im Menü "Benutzer" können Sie die Sprache für die Bedienoberfläche wählen: Deutsch oder Eng-
lisch. Darüber hinaus ist die Benutzerebene einstellbar. Unter der Benutzerebene "Anfänger" wird
nur eine eingeschränkte Auswahl an Menüs von der Bedienoberfläche angeboten.
Abb. 8 - 51 Menü "Benutzer"
8.5.3 Menü "Anzeige"
Æ Wählen Sie im Menü "Systemsteuerung" das Menü "Anzeige".
Das Menü zum Konfigurieren von CAN-Anschluss und seriellem Anschluss wird eingeblendet.
Abb. 8 - 52 Menü "Anzeige"
Voreingestellte, nicht modifizierbare Werks-
einstellungen
Hier können Sie die Einstellungen der letzten
Abspeicherung übernehmen.
Übernahme durch "Ja"
Abbrechen durch "Zurück"
Deutsch oder Englisch als Bedienoberfläche
wählen
"Experte" oder "Anfänger" als Benutzer-
ebene wählen: unter "Anfänger" ist die Menü-
auswahl auf die Menüs "Maschine" und
"Ueber" beschränkt. Die Wahl der Benutze-
rebene ist in Abschnitt 8.1
, Seite 23 beschrie-
ben.
Kontrasteinstellungen des Displays:
Heller ↔ Dunkler
Bildschirmschoner konfigurieren:
- Zeitdauer
- Typ ändern
- Wartezeit einstellen
