Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
8 Menüführung Ausgabe 08/2003 Edition
26
Das Menü für die Auswahl der entsprechenden BNC-Buchse wird aufgeklappt.
Abb. 8 - 8 Menü "Signalausgänge", Wahl der Signalleitung (BNC-Buchse)
Æ Wählen Sie die gewünschte BNC-Buchse und drücken Sie die Folientaste .
Eine Palette von Signalen wird im folgenden Fenster eingeblendet.
Abb. 8 - 9 Menü "Signalausgänge", Palette wählbarer Signale
Abhängig von der Auswahlgruppe variieren die beiden eingerahmten Felder.
Æ Wählen Sie aus der Palette das gewünschte Signal aus, indem Sie die schwarze Markierung
mit den Tasten , , und positionieren.
BNC-Buchsen 1 ... 4"
N
M
O
P
Signale
Auswahl 1 PW0 -10
Auswahl 2 PW1 5
Auswahl 3 PW2 BNC
Auswahl 4 PW3 GND
BNC1 BNC2 BNC3 Anzeige der BNC-Buchsen-ZuordnungBNC4
SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual
Ausgabe 08/2003 Edition 8 Menüführung
27
In jeder Achsansteuerungsbaugruppe sind drei Achsansteuerungen untergebracht. Die Zähl-
weise beginnt mit der obersten Achsansteuerung, d.h. alle Signale der obersten Achsansteuerung
beginnen mit 1. Dabei haben die Abkürzungen folgende Bedeutung:
Æ Übernehmen Sie das gewählte Signal mit .
Æ Führen Sie so die Zuordnung der Signale zur gewünschten BNC-Buchse für die Auswahl-
gruppe durch.
Æ Kehren Sie mit zu folgendem Menü zurück.
*) 1 = oberer Achscontroller, 2 = mittlerer Achscontroller, 3 = unterer Achscontroller
1/2/3 VS
*)
V
Soll
Spannungssollwert
1/2/3 IS
*)
I
Soll
Stromsollwert bei
Gleichstrommotor
1/2/3 VR
*)
V
REG
Summenstrom bei
Drehstrommotorantrieb
1/2/3 DI
*)
Diagnose-Pin
PW0 Pulsbreitenmoduliertes Signal zur Darstellung der
Positionsabweichung nach der Endemeldung der
Achsansteuerung 1
BNC 1 zugeordnet
PW1 Pulsbreitenmoduliertes Signal zur Darstellung der
Positionsabweichung nach der Endemeldung der
Achsansteuerung 2
BNC 2 zugeordnet
PW2 Pulsbreitenmoduliertes Signal zur Darstellung der
Positionsabweichung nach der Endemeldung der
Achsansteuerung 3
BNC 3 zugeordnet
PW3 Pulsbreitenmoduliertes Signal, Zuordnung variabel BNC 4 zugeordnet
- 10 - 10 V- Referenzspannung
5 + 5 V- Referenzspannung
BNC BNC-Testeingang
GND Ground
1/2/3 IN
*)
Nullimpuls (Index)
1/2/3 EN
*)
Endemeldung
1/2/3 TR
*)
Triggersignal
1/2/3 LA
*)
Spursignal A (Line A)
1/2/3 LB
*)
Spursignal B (Line B)
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
8 Menüführung Ausgabe 08/2003 Edition
28

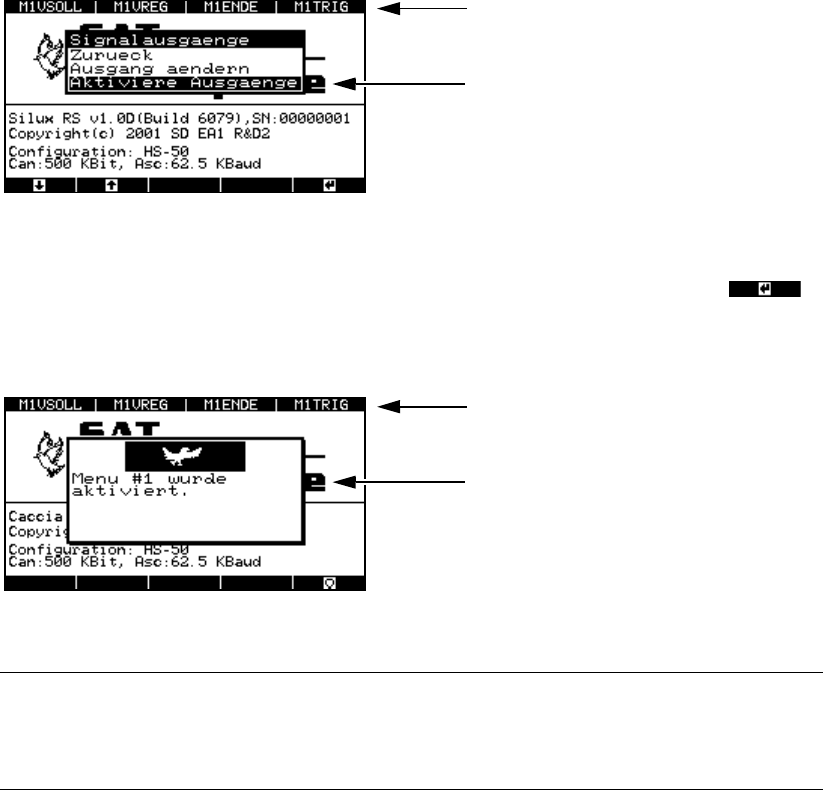

Abb. 8 - 10 Menü "Signalanzeige", "Aktiviere Ausgänge"
Æ Wählen Sie den Menüpunkt "Aktiviere Ausgänge" und drücken Sie die Folientaste .
Die Signalleitungen werden aktiviert und die BNC-Belegungsanzeige in der Kopfzeile aktuali-
siert.
Abb. 8 - 11 Menü "Signalanzeige", Anzeige der Aktivierung
HINWEIS: 8
Vergessen Sie nicht, die Einstellungen abzuspeichern. Ihre Einstellungen gehen sonst nach
Abziehen des Flachbandkabels verloren. 8
Æ Wählen Sie dazu ausgehend vom Hauptmenü
- das Menü "Systemsteuerung"
→ "Einstellungen" → "Sichern" oder
- das Menü "Beenden"
→ "PC herunterfahren: Ja".
8.3.2 Menü "Einheit ändern"
Im Menü "Einheit ändern" können Sie auf einem Achsansteuerungseinschub für jede der drei
Achsansteuerungen die Zeitbasis zum Abtasten der Signale einstellen. Darüber hinaus können
Sie den minimalen zeitlichen Abstand zwischen zwei Pulsflanken vorgeben, bei dem eine
Pulsfolge noch aufgelöst werden kann. Bei Überdrehzahl können die Einzelpulse wegen der zu
großen Pulsfolge nicht mehr einzeln aufgelöst und gezählt werden. Ein Signal und eine Fehler-
meldung werden ausgegeben.
Æ Wählen Sie im Menü "Konfiguration" das Menü "Einheit ändern".
Anzeige der BNC-Belegung
Die gewählte Belegung wird aktiviert.
Anzeige der aktualisierten BNC-Belegung
Dieses Fenster zeigt an, dass die BNC-
Belegung aktiviert wurde.
