SIPLACE Axis T est er Handbuch für das Achsprüfgerät / Axis T est er Manual Ausgabe 08/2003 Edition 8 Menüführung 25 8.3 Menü "Konfiguration" Æ W ählen Sie i m Hauptmenü ( siehe Abb. 8 - 3 , Seite 24 ) das Men …
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
8 Menüführung Ausgabe 08/2003 Edition
24
8.2 Hauptmenü
Wenn Sie im Start-up-Fenster (siehe Abb. 8 - 2) diese Folientaste drücken, wird das
Hauptmenü eingeblendet.
Abb. 8 - 3 Hauptmenü der Bedienoberfläche
Æ Mit den Cursortasten und können Sie die einzelnen Menüpunkte anwählen.
Æ Mit rufen Sie die Menüs auf.
Æ Mit "Schliessen" klappen Sie das Hauptmenü zu.
Æ Mit "Beenden" speichern Sie alle Änderungen und fahren das Achsprüfgerät herunter.
HINWEIS: 8
Ziehen Sie das Flachbandkabel von der Achsansteuerung ab, ohne zuvor Ihre Einstellungen
gespeichert zu haben, gehen diese Einstellungen und Werte verloren. 8
Æ Unter dem Menüpunkt "Ueber ..." finden Sie gerätespezifische Informationen wie Softwarever-
sion, Seriennummer etc.
Abb. 8 - 4 Menüpunkt "Ueber ... "
Cursortasten Up und Down
RETURN
Softwareversion
Gibt an, wann die Software kompiliert wurd
e
Seriennummer des Achsprüfgeräts
FPGA: Field Programmable Gate Array
Freier Speicherplatz
SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual
Ausgabe 08/2003 Edition 8 Menüführung
25
8.3 Menü "Konfiguration"
Æ Wählen Sie im Hauptmenü (siehe Abb. 8 - 3, Seite 24) das Menü "Konfiguration" und drücken
Sie die Folientaste .
Das Menü "Konfiguration" wird eingeblendet.
Abb. 8 - 5 Menü "Konfiguration"
8.3.1 Menü "Signalausgänge"
In diesem Menü haben Sie die Möglichkeit, in vier Auswahlfenstern die BNC-Ausgänge zu konfi-
gurieren. Aus einer Palette von 30 Signalen können Sie jeweils 4 Signale in einem Auswahlfenster
den 4 BNC-Buchsen zuordnen.
Abb. 8 - 6 Menü "Signalausgänge", Auswahl der Gruppe der BNC-Belegung
Æ Bestätigen Sie die gewählte Gruppe, z.B. "Auswahl 1" mit . Das nächste Menü mit
"Ausgang ändern" bzw. "Aktiviere Ausgänge" wird eingeblendet.
Abb. 8 - 7 Menü "Signalausgänge", "Ausgang ändern"
Æ Übernehmen Sie die Wahl "Ausgang ändern" mit .
Menü für die Signalbelegung der
BNC-Ausgänge
Menü zur Konfiguration der Signalabtastun
g
der Achsansteuerungen
Belegung der BNC-Buchsen im 1. Auswah
l-
fenster
Auswahlfenster für die 1. Gruppe der BNC
-
Belegung
Zum Menü "Signalleitung 1 ... 4"
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
8 Menüführung Ausgabe 08/2003 Edition
26
Das Menü für die Auswahl der entsprechenden BNC-Buchse wird aufgeklappt.

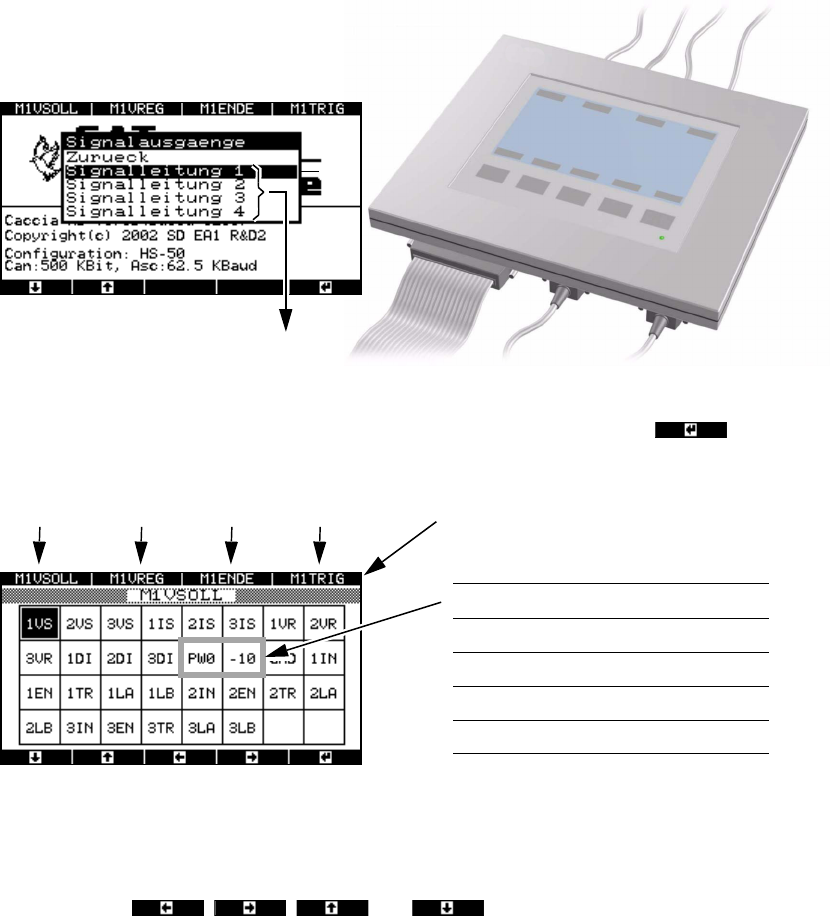

Abb. 8 - 8 Menü "Signalausgänge", Wahl der Signalleitung (BNC-Buchse)
Æ Wählen Sie die gewünschte BNC-Buchse und drücken Sie die Folientaste .
Eine Palette von Signalen wird im folgenden Fenster eingeblendet.
Abb. 8 - 9 Menü "Signalausgänge", Palette wählbarer Signale
Abhängig von der Auswahlgruppe variieren die beiden eingerahmten Felder.
Æ Wählen Sie aus der Palette das gewünschte Signal aus, indem Sie die schwarze Markierung
mit den Tasten , , und positionieren.
BNC-Buchsen 1 ... 4"
N
M
O
P
Signale
Auswahl 1 PW0 -10
Auswahl 2 PW1 5
Auswahl 3 PW2 BNC
Auswahl 4 PW3 GND
BNC1 BNC2 BNC3 Anzeige der BNC-Buchsen-ZuordnungBNC4
