Handbuch für das Achsprüfgerät / Axis T ester Manual SIPLACE Axis T e ster 8 Menüführung Ausgabe 08/2003 Edition 44 8.5.4 Menü "Anschlüss e" Æ Wähle n Sie im Men ü "Systemst euerung" das Menü "An…
SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual
Ausgabe 08/2003 Edition 8 Menüführung
43
Das Menü zum Laden von Einstellungen wird eingeblendet.
Abb. 8 - 50 Menü "Einstellungen laden"
8.5.2 Menü "Benutzer"
Im Menü "Benutzer" können Sie die Sprache für die Bedienoberfläche wählen: Deutsch oder Eng-
lisch. Darüber hinaus ist die Benutzerebene einstellbar. Unter der Benutzerebene "Anfänger" wird
nur eine eingeschränkte Auswahl an Menüs von der Bedienoberfläche angeboten.
Abb. 8 - 51 Menü "Benutzer"
8.5.3 Menü "Anzeige"
Æ Wählen Sie im Menü "Systemsteuerung" das Menü "Anzeige".
Das Menü zum Konfigurieren von CAN-Anschluss und seriellem Anschluss wird eingeblendet.
Abb. 8 - 52 Menü "Anzeige"
Voreingestellte, nicht modifizierbare Werks-
einstellungen
Hier können Sie die Einstellungen der letzten
Abspeicherung übernehmen.
Übernahme durch "Ja"
Abbrechen durch "Zurück"
Deutsch oder Englisch als Bedienoberfläche
wählen
"Experte" oder "Anfänger" als Benutzer-
ebene wählen: unter "Anfänger" ist die Menü-
auswahl auf die Menüs "Maschine" und
"Ueber" beschränkt. Die Wahl der Benutze-
rebene ist in Abschnitt 8.1
, Seite 23 beschrie-
ben.
Kontrasteinstellungen des Displays:
Heller ↔ Dunkler
Bildschirmschoner konfigurieren:
- Zeitdauer
- Typ ändern
- Wartezeit einstellen
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
8 Menüführung Ausgabe 08/2003 Edition
44

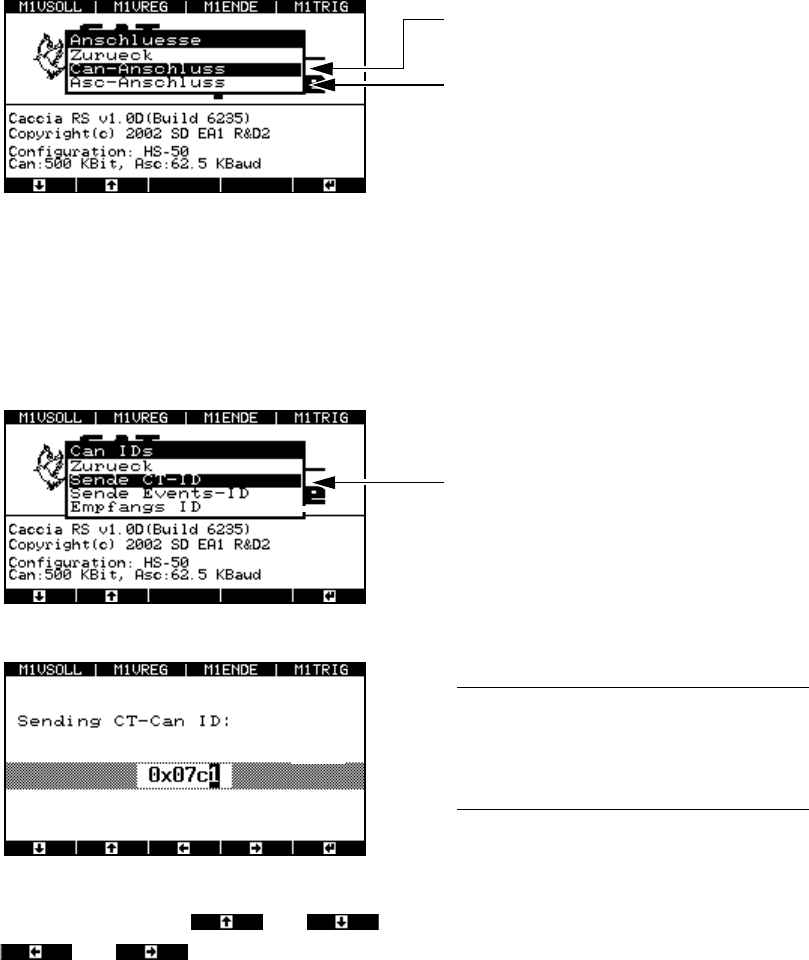

8.5.4 Menü "Anschlüsse"
Æ Wählen Sie im Menü "Systemsteuerung" das Menü "Anschlüsse".
Das Menü zum Konfigurieren von CAN-Anschluss und seriellem Anschluss wird eingeblendet.
Abb. 8 - 53 Menü "Anschlüsse"
8.5.4.1 Menü "CAN-Anschluss"
Vom Menü "CAN-Anschluss" gelangen Sie in das Menü CAN-ID. Dort können Sie die ID von
Sende- oder Empfangsadresse ändern.
Abb. 8 - 54 Menü "CAN-ID"
Abb. 8 - 55 Fenster "Sende CT ID"
Mit den Cursortasten und ändern Sie die Ziffern, mit den Cursortasten
und wählen Sie die Position innerhalb der Hex-Zahl.
CAN-ID konfigurieren
Seriellen Port konfigurieren
Bei Wahl von Sende CT-ID wird das Fenster
zur Eingabe der Hex-Adresse angezeigt.
VORSICHT: 8
Ändern Sie nicht den voreingestellten Hex-
wert. Sie unterbinden womöglich den Kom-
munikationsaufbau zur Achsansteuerung. 8
SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual
Ausgabe 08/2003 Edition 9 Wartung
45

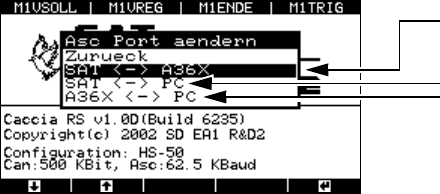

8.5.4.2 Menü "Asc-Anschluss"
Æ Wählen Sie im Menü "Anschlüsse" das Menü "Asc-Anschluss" und danach "Asc-Port ändern".
Das Menü "Asc-Port ändern" wird eingeblendet.
Abb. 8 - 56 Menü "Asc-Port ändern"
SAT ↔ A36X
Als Standardeinstellung ist immer die Verbindung Achsprüfgerät – Achsansteuerung konfigu-
riert. Die Signalübertragung erfolgt über das Flachbandkabel.
SAT
↔ PC
Wählen Sie diese Einstellung, wenn Sie einen Software-Update des Achsprüfgeräts durchfüh-
ren wollen.
A36X
↔ PC
Bei dieser Konfiguration ist das Achsprüfgerät der Mittler zwischen Achsansteuerung A36X
und dem PC, der an die neunpolige SUBD-Buchse angeschlossen ist. Mit Hilfe von Program-
men können Sie Daten, z.B. Zählerstände, Zustandsbytes aus der Achsansteuerung an einen
externen PC übertragen.
9 Wartung
Das Achsprüfgerät selbst ist wartungsfrei. Überprüfen Sie allerdings jährlich die Anschlusskabel,
insbesondere das Flachbandkabel auf
– Beschädigung der Isolation,
– Kabelbrüche und
– einwandfreie elektrische Verbindungen zwischen Flachbandkabel und Anschlusssteckern.
Wahl des Ports:
Achsprüfgerät – Achsansteuerung (Standard
)
Achsprüfgerät – PC
Achsansteuerung – PC
