SIPLACE Axis T est er Handbuch für das Achsprüfgerät / Axis T est er Manual Ausgabe 08/2003 Edition 8 Menüführung 35 PWM0-S ignal überschr ieben. Möchten Sie, dass die alte Zuordnu ng erhalten bl eibt, müssen Sie M1VSOL …
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
8 Menüführung Ausgabe 08/2003 Edition
34
Mit den Cursortasten und verschieben Sie die Nulllinie nach oben oder unten,
mit den Cursortasten und den Darstellungsbereich nach links oder rechts.
Die Pull-off-Zeit ergibt sich als Zeitdifferenz zwischen fallender Flanke des Triggersignals (erst-
maliges Erreichen der Sollposition) und der Endemeldung.
8.4.3.2 Positionierbewegung analysieren und dokumentieren
Die aufgenommene Positionierbewegung können Sie zu Dokumentationszwecken plotten oder
die Signale an den BNC-Ausgängen für ein Oszilloskop bereitstellen.
Æ Drücken Sie die Taste .
Das Fenster "Vorgehensweise" wird eingeblendet.
Abb. 8 - 27 Menü "Vorgehensweise"
*) Das pulsbreitenmodulierte Signal steht an der BNC-Buchse solange an, bis das Menüfenster mit einer
beliebigen Taste geschlossen wird. Während dieser Zeit wird ein Menüfenster eingeblendet, das Sie dar-
auf hinweist, dass das Signal an der BNC-Buchse anliegt.
HINWEIS: 8
Die Menüs "PWM Mode-Auswahl", "Starte FFT" und "Starte Plot" sind erst nach der Auf-
nahme der Positionierbewegung zugänglich. 8
8.4.3.3 Positionierbewegung am Oszilloskop ausgeben (Menü "PWM Mode-Auswahl")
Zur weiteren Analyse können Sie die Positionierbewegung als pulsbreitenmoduliertes Signal auf
einem Oszilloskop ausgeben. Die PW0 ... PW3 - Ausgänge sind den BNC1 ... BNC4 - Buchsen
fest zugeordnet, d.h. wenn Sie das Signal der X1-Achse (obere Achsansteuerung in der Bau-
gruppe) darstellen wollen, wird die bisherige Zuordnung der BNC1 mit der Zuordnung zum
t
Po
t
T
t
E
–=
Mit "Schließen" kehren Sie in das Menü
"Positionierzeit" zurück. Von dort können
Sie eine neue Messung starten.
Klicken Sie auf "Zurück", wird das Bild "Po
-
sitionierbewegung" eingeblendet.
Ausgabe des pulsbreitenmodulierten Sig-
nals an ein an die BNC-Buchse ange-
schlossenes Oszilloskop *)
Fast-Fourier-Transform (Spektralanalyse
der Positionsbewegung - in Vorbereitung)
Ausgabe der Grafik an die serielle Schnitt
-
stelle zum Plotter oder Drucker
SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual
Ausgabe 08/2003 Edition 8 Menüführung
35
PWM0-Signal überschrieben. Möchten Sie, dass die alte Zuordnung erhalten bleibt, müssen Sie
M1VSOLL wieder neu konfigurieren (siehe Abschnitt 6.2
Menü "Konfiguration" auf Seite 18).
Æ Wählen Sie im Menü "Vorgehensweise" das Menü "PWM Mode-Auswahl". Das Menü "PWM
Mode-Auswahl" wird eingeblendet.

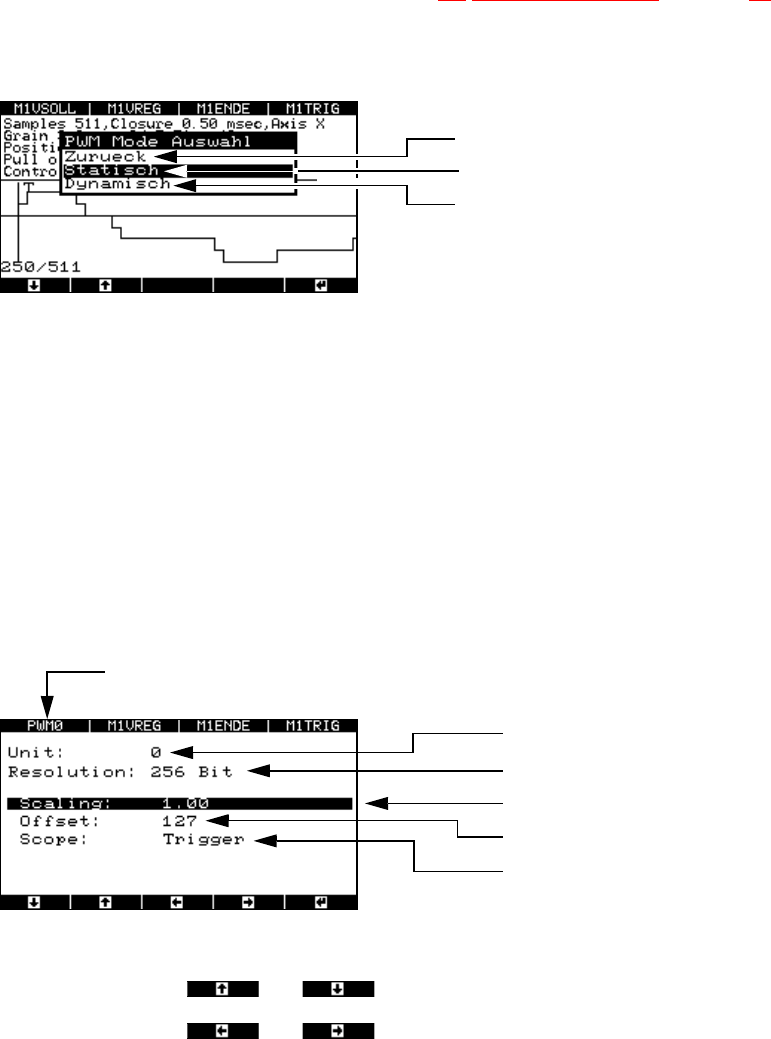

Abb. 8 - 28 Menü "PWM Mode-Auswahl"
PWM-Mode "Statisch"
Bei Wahl dieses Modus wird die Positionierbewegung ab der abfallenden Flanke des Trigger-
signals einmal aufgenommen und danach ausgegeben. Ist das Triggersignal nicht vorhanden,
wird die Positionierbewegung ab der abfallenden Flanke der Endemeldung ausgegeben.
PWM-Mode "Dynamisch"
Bei Wahl dieses Modus wird die Positionierbewegung ab der abfallenden Flanke des Trigger-
signals oder der Endemeldung kontinuierlich aufgenommen und am Oszilloskop ausgeben.
Æ Wählen Sie diese Option, wenn Sie die Achse im Dauerlauf testen wollen.
Abb. 8 - 29 Parameteranzeige des pulsbreitenmodulierten Signals
Mit den Cursortasten und wählen Sie den Parameter.
Mit den Cursortasten und erhöhen oder verringern Sie die numerischen
Werte, oder Sie wählen das Triggersignal.
8.4.3.4 Positionierbewegung mit FFT analysieren (Menü "Starte FFT")
Um weitere Details für die Analyse bereitzustellen ist geplant, die Positionierbewegung mit Hilfe
der FFT als Spektrum auszugeben.
Zurück zum Menü "Vorgehensweise"
PWM-Mode: Statisch
PWM-Mode: Dynamisch
Multiplexer-Ausgang
Auflösung
Skalierungsfaktor
Offset der Nulllinie in Digits
Startflanke:
Triggersignal (ab A361) oder Ende-
meldung (bei A360)
Ausgabe des PWM0-Signals (oberer Achscontroller) an BNC1.
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
8 Menüführung Ausgabe 08/2003 Edition
36
8.4.3.5 Ausgabe an einen Plotter (Menü "Starte Plot")
Æ Wählen Sie "Starte Plot" und drücken Sie .
Das Fenster zum Wählen des Zeitbereichs wird eingeblendet.

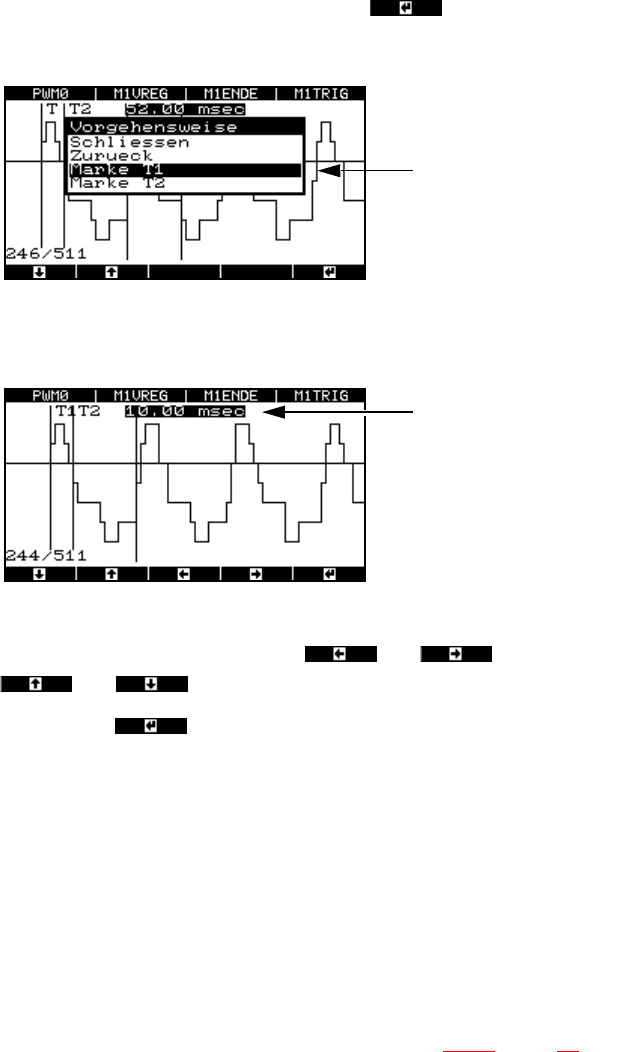

Abb. 8 - 30 Menü für die Wahl des Plotbereichs
Æ Wählen Sie Marke T1.
Abb. 8 - 31 Marke T1 und T2 für den Plotbereich setzen
Æ Verschieben Sie die Marke T1 mit und . Die Nulllinie verschieben Sie mit
und nach oben oder unten.
Æ Drücken Sie . Die Einstellungen werden übernommen.
Æ Setzen Sie die Marke T2, wie dies bereits für die Marke 1 beschrieben wurde.
Æ Wählen Sie "Schließen". Der numerische Wert des Zeitfensters wird auf den Plotter mit aus-
gegeben.
8.4.4 Menü "Spursignale"
Dieses Menü ist dafür gedacht, Sie bei der Analyse und Fehlerbehebung von Spursignalen zu un-
terstützen.
Æ Wählen Sie im Menü "Eigenschaften" (siehe Abb. 8 - 23, Seite 32) den Punkt "Spursignale".
Das folgende Fenster wird eingeblendet.
Zeitmarke T1 und Zeitmarke T2
zur Bestimmung des Zeitfensters
Zeitfenster des gewählten Plotbereichs
