SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual
Ausgabe 08/2003 Edition 8 Menüführung
35
PWM0-Signal überschrieben. Möchten Sie, dass die alte Zuordnung erhalten bleibt, müssen Sie
M1VSOLL wieder neu konfigurieren (siehe Abschnitt 6.2
Menü "Konfiguration" auf Seite 18).
Æ Wählen Sie im Menü "Vorgehensweise" das Menü "PWM Mode-Auswahl". Das Menü "PWM
Mode-Auswahl" wird eingeblendet.
Abb. 8 - 28 Menü "PWM Mode-Auswahl"
PWM-Mode "Statisch"
Bei Wahl dieses Modus wird die Positionierbewegung ab der abfallenden Flanke des Trigger-
signals einmal aufgenommen und danach ausgegeben. Ist das Triggersignal nicht vorhanden,
wird die Positionierbewegung ab der abfallenden Flanke der Endemeldung ausgegeben.
PWM-Mode "Dynamisch"
Bei Wahl dieses Modus wird die Positionierbewegung ab der abfallenden Flanke des Trigger-
signals oder der Endemeldung kontinuierlich aufgenommen und am Oszilloskop ausgeben.
Æ Wählen Sie diese Option, wenn Sie die Achse im Dauerlauf testen wollen.
Abb. 8 - 29 Parameteranzeige des pulsbreitenmodulierten Signals
Mit den Cursortasten und wählen Sie den Parameter.
Mit den Cursortasten und erhöhen oder verringern Sie die numerischen
Werte, oder Sie wählen das Triggersignal.
8.4.3.4 Positionierbewegung mit FFT analysieren (Menü "Starte FFT")
Um weitere Details für die Analyse bereitzustellen ist geplant, die Positionierbewegung mit Hilfe
der FFT als Spektrum auszugeben.
Zurück zum Menü "Vorgehensweise"
PWM-Mode: Statisch
PWM-Mode: Dynamisch
Multiplexer-Ausgang
Auflösung
Skalierungsfaktor
Offset der Nulllinie in Digits
Startflanke:
Triggersignal (ab A361) oder Ende-
meldung (bei A360)
Ausgabe des PWM0-Signals (oberer Achscontroller) an BNC1.
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
8 Menüführung Ausgabe 08/2003 Edition
36
8.4.3.5 Ausgabe an einen Plotter (Menü "Starte Plot")
Æ Wählen Sie "Starte Plot" und drücken Sie .
Das Fenster zum Wählen des Zeitbereichs wird eingeblendet.
Abb. 8 - 30 Menü für die Wahl des Plotbereichs
Æ Wählen Sie Marke T1.
Abb. 8 - 31 Marke T1 und T2 für den Plotbereich setzen
Æ Verschieben Sie die Marke T1 mit und . Die Nulllinie verschieben Sie mit
und nach oben oder unten.
Æ Drücken Sie . Die Einstellungen werden übernommen.
Æ Setzen Sie die Marke T2, wie dies bereits für die Marke 1 beschrieben wurde.
Æ Wählen Sie "Schließen". Der numerische Wert des Zeitfensters wird auf den Plotter mit aus-
gegeben.
8.4.4 Menü "Spursignale"
Dieses Menü ist dafür gedacht, Sie bei der Analyse und Fehlerbehebung von Spursignalen zu un-
terstützen.
Æ Wählen Sie im Menü "Eigenschaften" (siehe Abb. 8 - 23, Seite 32) den Punkt "Spursignale".
Das folgende Fenster wird eingeblendet.
Zeitmarke T1 und Zeitmarke T2
zur Bestimmung des Zeitfensters
Zeitfenster des gewählten Plotbereichs
SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual
Ausgabe 08/2003 Edition 8 Menüführung
37

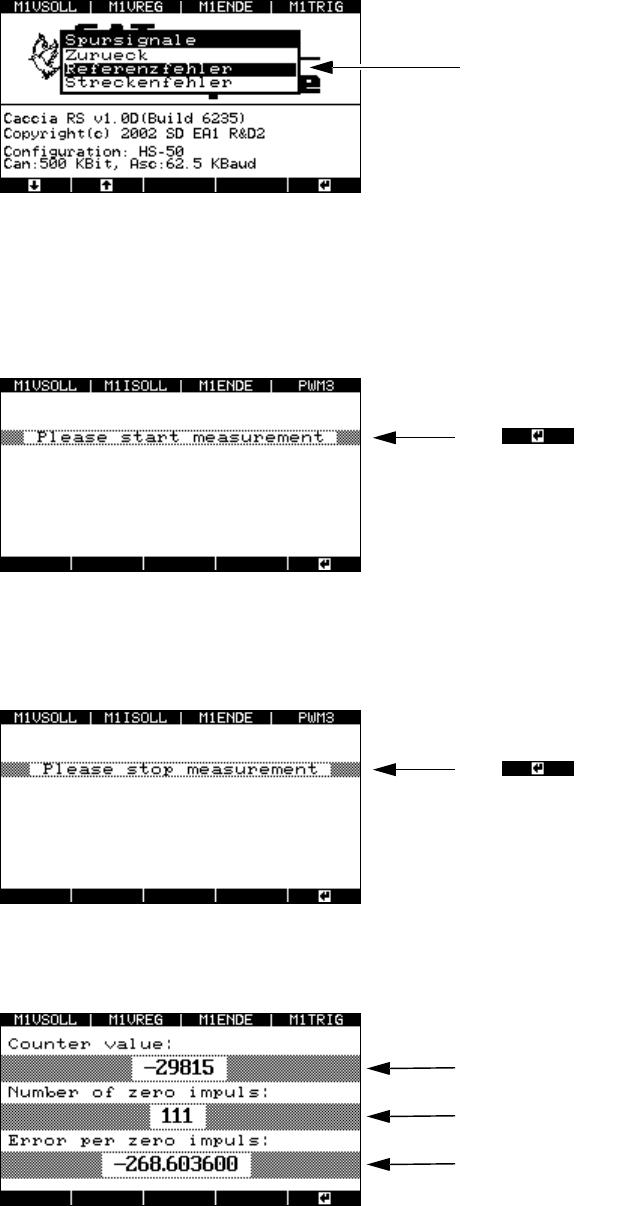

Abb. 8 - 32 Menü "Spursignale", "Referenzfehler"
8.4.4.1 Spursignale auf Nullimpulsfehler überprüfen
Æ Wählen Sie den Menüpunkt "Referenzfehler".
Das Fenster zum Start der Messung wird eingeblendet.
Abb. 8 - 33 Messung zur Ermittlung von Nullimpulsfehlern starten
Æ Lenken Sie die Achse manuell oder mit Hilfe des SITEST-Programms aus, fahren Sie sie wie-
der an den Ausgangspunkt zurück und stoppen Sie die Messung.
Abb. 8 - 34 Messung zur Ermittlung von Nullimpulsfehlern stoppen
Das Ergebnis wird im nächsten Fenster angezeigt.
Abb. 8 - 35 Messergebnis der Nullimpulsmessung
Menü zur Überprüfung der Nullimpulse
Mit starten Sie die Messung.
Mit stoppen Sie die Messung.
Zählerstand
Anzahl der gemessenen Nullimpulse
Zählfehler pro Nullimpuls
