SIPLACE Axis T est er Handbuch für das Achsprüfgerät / Axis T est er Manual Ausgabe 08/2003 Edition 8 Menüführung 29 Abb. 8 - 12 Menü "Konfi guration", "Einheit ändern" Das Menü "Einheit wäh len&…
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
8 Menüführung Ausgabe 08/2003 Edition
28
Abb. 8 - 10 Menü "Signalanzeige", "Aktiviere Ausgänge"
Æ Wählen Sie den Menüpunkt "Aktiviere Ausgänge" und drücken Sie die Folientaste .
Die Signalleitungen werden aktiviert und die BNC-Belegungsanzeige in der Kopfzeile aktuali-
siert.
Abb. 8 - 11 Menü "Signalanzeige", Anzeige der Aktivierung
HINWEIS: 8
Vergessen Sie nicht, die Einstellungen abzuspeichern. Ihre Einstellungen gehen sonst nach
Abziehen des Flachbandkabels verloren. 8
Æ Wählen Sie dazu ausgehend vom Hauptmenü
- das Menü "Systemsteuerung"
→ "Einstellungen" → "Sichern" oder
- das Menü "Beenden"
→ "PC herunterfahren: Ja".
8.3.2 Menü "Einheit ändern"
Im Menü "Einheit ändern" können Sie auf einem Achsansteuerungseinschub für jede der drei
Achsansteuerungen die Zeitbasis zum Abtasten der Signale einstellen. Darüber hinaus können
Sie den minimalen zeitlichen Abstand zwischen zwei Pulsflanken vorgeben, bei dem eine
Pulsfolge noch aufgelöst werden kann. Bei Überdrehzahl können die Einzelpulse wegen der zu
großen Pulsfolge nicht mehr einzeln aufgelöst und gezählt werden. Ein Signal und eine Fehler-
meldung werden ausgegeben.
Æ Wählen Sie im Menü "Konfiguration" das Menü "Einheit ändern".
Anzeige der BNC-Belegung
Die gewählte Belegung wird aktiviert.
Anzeige der aktualisierten BNC-Belegung
Dieses Fenster zeigt an, dass die BNC-
Belegung aktiviert wurde.
SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual
Ausgabe 08/2003 Edition 8 Menüführung
29

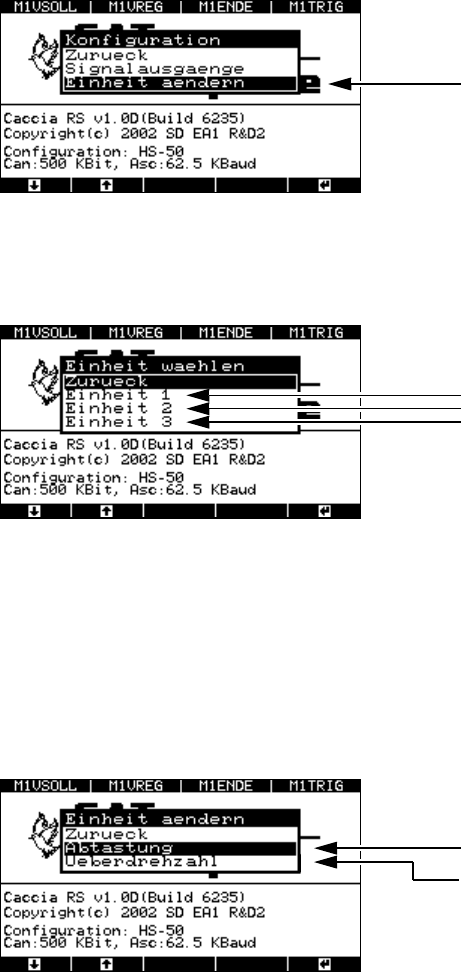

Abb. 8 - 12 Menü "Konfiguration", "Einheit ändern"
Das Menü "Einheit wählen" wird aufgeklappt.
Abb. 8 - 13 Menü "Einheit wählen"
8.3.2.1 Menü "Abtastung"
Æ Wählen Sie die gewünschte Achsansteuerung.
Das Menü zur Einstellung der Abtastfrequenz bzw. der maximalen Abtastfrequenz wird einge-
blendet.
Abb. 8 - 14 Menü "Einheit ändern", "Abtastung"
Æ Wählen Sie das Menü "Abtastung".
Das Fenster zum Einstellen der Abtastfrequenz wird eingeblendet.
Menü "Einheit ändern"
Abtastwerte für die Achscontroller
1 (oben),
2 (Mitte) oder
3 (unten)
einstellen
Menü zum Einstellen der Abtastfrequenz
Menü zum Setzen der maximalen Abtastfr
e-
quenz des minimalen zeitlichen Abstands
zwischen den korrespondierenden Flanke
n
zweier aufeinander folgender Pulse.
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
8 Menüführung Ausgabe 08/2003 Edition
30

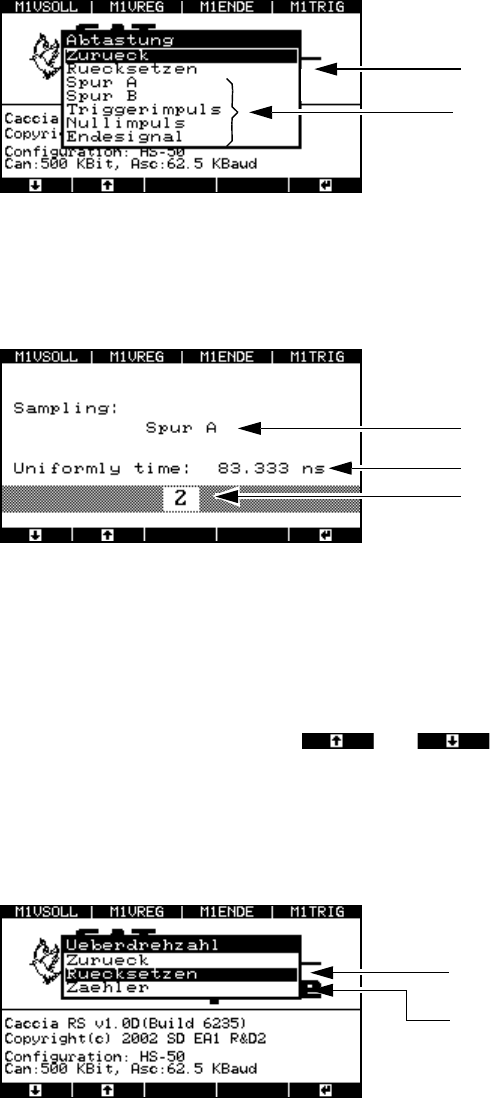

Abb. 8 - 15 Menü "Abtastung"
Æ Wählen Sie "Rücksetzen", so wird für alle Signale die Abtastfrequenz auf 12 MHz gesetzt. Dies
entspricht einer Zeitbasis von 83,333 nsec.
Abb. 8 - 16 Abtastfrequenz
Berechnung der Zeitbasis:
Zeitbasis = Multiplikator x 41,667 nsec.
Daraus ergibt sich ein Bereich für die Zeitbasis von 41,667 nsec bis 10,625 µsec.
Die Zeitbasis kann mit den Tasten und verringert oder erhöht werden. Der
kleinste Wert für die Zeitbasis ist 41,667 nsec. Dies entspricht 24 MHz Abtastfrequenz.
8.3.2.2 Menü "Überdrehzahl"
Æ Rufen Sie im Menü "Einheit ändern" das Menü "Überdrehzahl" auf.
Abb. 8 - 17 Menü "Überdrehzahl"
Æ Wählen Sie den Menüpunkt "Zähler" zum Einstellen der Zeitbasis.
Die Abtastfrequenz wird auf den Default-
wert von 12 MHz gesetzt.
Abtastfrequenz für Spursignale
Gewählte Spur
Zeitbasis
Multiplikator 1 ... 255
Der min. zeitliche Abstand zwischen zwei
Impulsflanken wird auf 83,333 nsec gesetzt
.
In diesem Menü kann der zeitliche Abstand
auf Vielfache von 41,667 nsec. gesetzt wer
-
den.
