SIPLACE Axis T est er Handbuch für das Achsprüfgerät / Axis T est er Manual Ausgabe 08/2003 Edition 8 Menüführung 37 Abb. 8 - 32 Menü "Spur signale", "Referenzfehler" 8.4.4.1 S pursignale auf Nullimpu…
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
8 Menüführung Ausgabe 08/2003 Edition
36
8.4.3.5 Ausgabe an einen Plotter (Menü "Starte Plot")
Æ Wählen Sie "Starte Plot" und drücken Sie .
Das Fenster zum Wählen des Zeitbereichs wird eingeblendet.
Abb. 8 - 30 Menü für die Wahl des Plotbereichs
Æ Wählen Sie Marke T1.
Abb. 8 - 31 Marke T1 und T2 für den Plotbereich setzen
Æ Verschieben Sie die Marke T1 mit und . Die Nulllinie verschieben Sie mit
und nach oben oder unten.
Æ Drücken Sie . Die Einstellungen werden übernommen.
Æ Setzen Sie die Marke T2, wie dies bereits für die Marke 1 beschrieben wurde.
Æ Wählen Sie "Schließen". Der numerische Wert des Zeitfensters wird auf den Plotter mit aus-
gegeben.
8.4.4 Menü "Spursignale"
Dieses Menü ist dafür gedacht, Sie bei der Analyse und Fehlerbehebung von Spursignalen zu un-
terstützen.
Æ Wählen Sie im Menü "Eigenschaften" (siehe Abb. 8 - 23, Seite 32) den Punkt "Spursignale".
Das folgende Fenster wird eingeblendet.
Zeitmarke T1 und Zeitmarke T2
zur Bestimmung des Zeitfensters
Zeitfenster des gewählten Plotbereichs
SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual
Ausgabe 08/2003 Edition 8 Menüführung
37
Abb. 8 - 32 Menü "Spursignale", "Referenzfehler"
8.4.4.1 Spursignale auf Nullimpulsfehler überprüfen
Æ Wählen Sie den Menüpunkt "Referenzfehler".
Das Fenster zum Start der Messung wird eingeblendet.
Abb. 8 - 33 Messung zur Ermittlung von Nullimpulsfehlern starten
Æ Lenken Sie die Achse manuell oder mit Hilfe des SITEST-Programms aus, fahren Sie sie wie-
der an den Ausgangspunkt zurück und stoppen Sie die Messung.
Abb. 8 - 34 Messung zur Ermittlung von Nullimpulsfehlern stoppen
Das Ergebnis wird im nächsten Fenster angezeigt.
Abb. 8 - 35 Messergebnis der Nullimpulsmessung
Menü zur Überprüfung der Nullimpulse
Mit starten Sie die Messung.
Mit stoppen Sie die Messung.
Zählerstand
Anzahl der gemessenen Nullimpulse
Zählfehler pro Nullimpuls
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
8 Menüführung Ausgabe 08/2003 Edition
38
Im Idealfall sollte der angezeigte Zählerstand 0 anzeigen, da die Vorwärts- und Rückwärtsbe-
wegung gleich waren. Für den Wert "Error per zero impulse" wird dann ebenfalls eine 0 aus-
gegeben.
Weicht der Wert des Zählerstands von 0 ab, sind Zählfehler aufgetreten. Ein Minuszeichen des
Zählerstands bedeutet, dass mehr Nullimpulse bei der Rückwärtsbewegung als bei der Vor-
wärtsbewegung gemessen wurden. Dementsprechend wird dann ein von 0 abweichender
Wert für "Error per zero impulse" ausgegeben.
8.4.4.2 Spursignale auf Fehler überprüfen

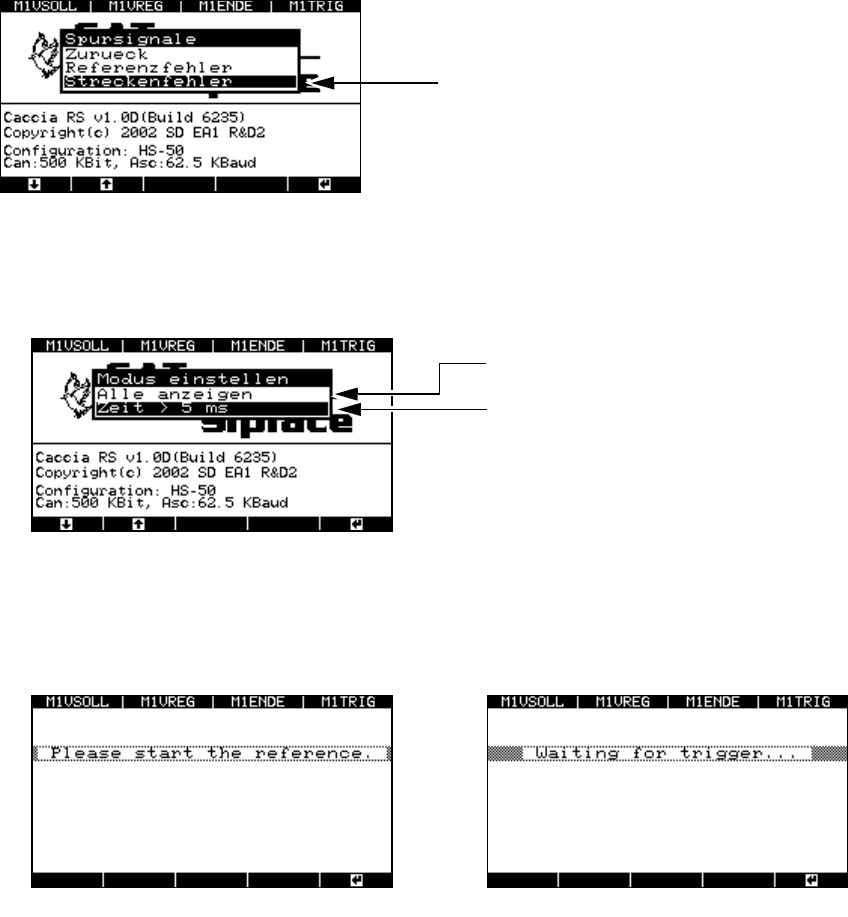

Abb. 8 - 36 Menü "Spursignale", Streckenfehler
Æ Wählen Sie im Menü "Spursignale" den Menüpunkt "Streckenfehler.
Das Fenster für die Wahl des Anzeigemodus wird eingeblendet.
Abb. 8 - 37 Menü "Modus einstellen"
Æ Wählen Sie "Alle anzeigen". Das Fenster zum Verfahren der Achse wird eingeblendet, danach
das Fenster zum Stoppen der Messung
Abb. 8 - 38 Aufforderung zum Verfahren der Achse und zum Stoppen der Messung
Menü zur Überprüfung der Spursignale
Alle Nullimpulse werden dargestellt.
Nur Nullimpulse, deren zeitlicher Ab-
stand > 5 msec ist, werden angezeigt:
Diese Filterfunktion ist für Standard-
anwendungen zu wählen.
A
ufforderung zum Verfahren der Achse Aufforderung zum Stoppen der Messung
