SIPLACE Axis T est er Handbuch für das Achsprüfgerät / Axis T est er Manual Ausgabe 08/2003 Edition 8 Menüführung 33 8.4.3 Positionsgüt e der Ach se prüfen Æ W ählen Sie im Fenster "Eige nschaften" d as Menü &q…
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
8 Menüführung Ausgabe 08/2003 Edition
32
Den Wafflepack-Wechsler finden Sie unter der F-Maschine.
Æ Wählen Sie eine Automatenklasse, z.B. HS-Maschine.
Abb. 8 - 21 Menü "Maschinentyp" auswählen
Æ Setzen Sie den Cursor auf HS-50 und bestätigen Sie die Wahl mit . Das Fenster mit
der Konfiguration der Achsansteuerungen im Steuereinschub wird eingeblendet.
8.4.2 Achse auswählen
Abb. 8 - 22 Anzeige der Achsansteuerung, Konfiguration
Æ Wählen Sie die gewünschte Achse aus, indem Sie mit den Cursortasten die schwarze Markie-
rung auf das betreffende Feld verschieben und dann die Wahl mit bestätigen.
Das Fenster zur Anzeige der Achseigenschaften wird eingeblendet.
Abb. 8 - 23 Menü "Eigenschaften der Achse"
Zugang zur Konfiguration des
Automaten HS-50
Die gewählte Achse
ist schwarz hinterlegt
Achskarte Nr. 1 X-Achse Adresse 0
Nicht benutzt
Die Anzeige entspricht der Adressierung
im Steuereinschub der HS-50
Diese Anzeige entspricht der Anord-
nung im Steuereinschub der HS-50
Cursortasten zum Festlegen der
Achsauswahl
In diesem Menü können Sie Positioniergüte
und Zählfehler analysieren.
Dieses Menü dient zur Analyse der Spur-
signale.
Zustände der Achsansteuerung können Sie
in diesem Menü abfragen.
Die voreingestellen Parameter werden für
die gewählte Achse übernommen.
Dieses Fenster gibt Auskunft über die
Achse, die gerade untersucht wird.
SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual
Ausgabe 08/2003 Edition 8 Menüführung
33

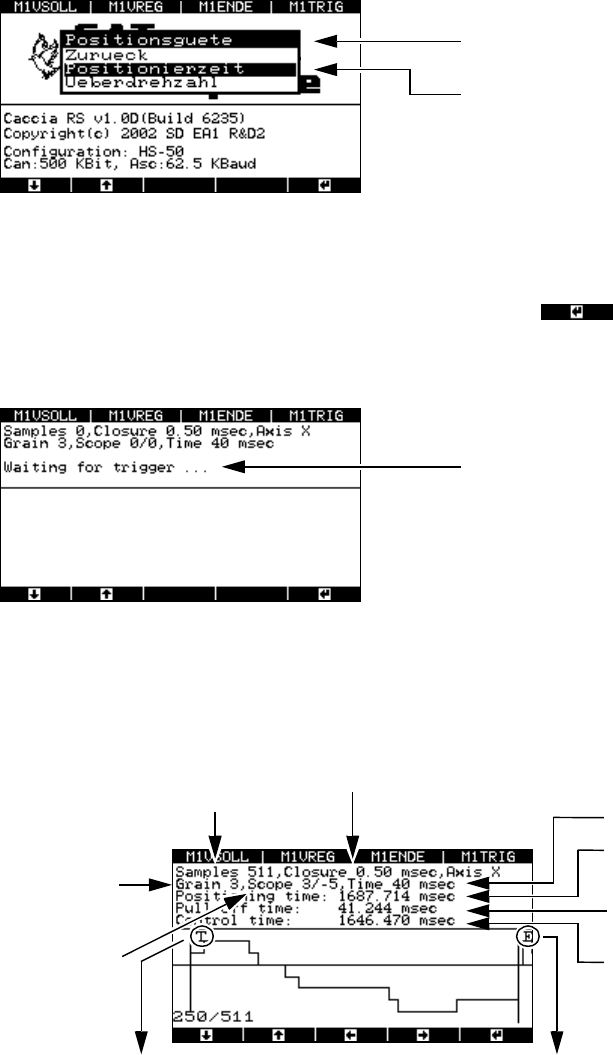

8.4.3 Positionsgüte der Achse prüfen
Æ Wählen Sie im Fenster "Eigenschaften" das Menü "Positionsgüte".
Das Fenster wird eingeblendet.
Abb. 8 - 24 Menü "Positionsgüte" auswählen
8.4.3.1 Menü "Positionierzeit"
Æ Wählen Sie den Menüpunkt "Positionierzeit" und drücken Sie .
Das nächste Fenster zeigt an, dass das Achsprüfgerät zur Aufnahme der Zeit und Positionier-
bewegung bereit ist.
Abb. 8 - 25 Menü "Aufnahmebereit"
Æ Starten Sie nun die Achse mit Hilfe des SITEST-Programms und den Verfahrwegdaten aus der
Einstellanweisung. Die Positionsdaten werden aufgenommen und die Positionierbewegung
grafisch auf dem Bildschirm eingeblendet.
Abb. 8 - 26 Grafische Darstellung der Positionierbewegung
In diesem Menü können Sie die Achsein-
stellungen überprüfen.
Dieses Menü unterstützt Sie bei der Ana-
lyse von Zählfehlern.
Das Achsprüfgerät ist zur Aufnahme
der Messdaten bereit.
T = fallende Flanke des Triggersignals
Anzahl der
Messwerte
Zeitbasis
Auflösung
der Anzeige
in Pixel
Skalierung
d
er Amplitude
in Digits
Breite des Abtastfenster
s
Positionierzeit
(Endemeldung)
Pull-off-Zeit
(Ausregelzeit)
Triggersignalzeit, das is
t
die Zeitspanne vom Sta
rt
bis zum erstmaligen Erre
i-
chen der Sollposition
E = fallende Flanke der Endemeldung
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
8 Menüführung Ausgabe 08/2003 Edition
34

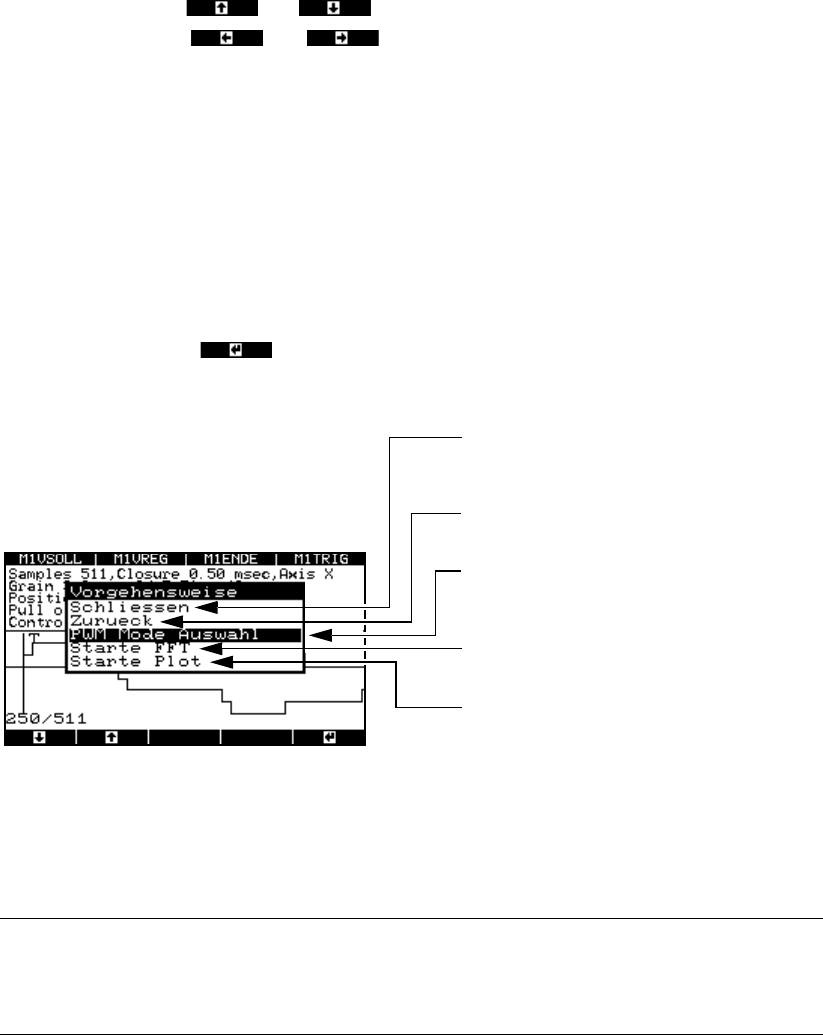

Mit den Cursortasten und verschieben Sie die Nulllinie nach oben oder unten,
mit den Cursortasten und den Darstellungsbereich nach links oder rechts.
Die Pull-off-Zeit ergibt sich als Zeitdifferenz zwischen fallender Flanke des Triggersignals (erst-
maliges Erreichen der Sollposition) und der Endemeldung.
8.4.3.2 Positionierbewegung analysieren und dokumentieren
Die aufgenommene Positionierbewegung können Sie zu Dokumentationszwecken plotten oder
die Signale an den BNC-Ausgängen für ein Oszilloskop bereitstellen.
Æ Drücken Sie die Taste .
Das Fenster "Vorgehensweise" wird eingeblendet.
Abb. 8 - 27 Menü "Vorgehensweise"
*) Das pulsbreitenmodulierte Signal steht an der BNC-Buchse solange an, bis das Menüfenster mit einer
beliebigen Taste geschlossen wird. Während dieser Zeit wird ein Menüfenster eingeblendet, das Sie dar-
auf hinweist, dass das Signal an der BNC-Buchse anliegt.
HINWEIS: 8
Die Menüs "PWM Mode-Auswahl", "Starte FFT" und "Starte Plot" sind erst nach der Auf-
nahme der Positionierbewegung zugänglich. 8
8.4.3.3 Positionierbewegung am Oszilloskop ausgeben (Menü "PWM Mode-Auswahl")
Zur weiteren Analyse können Sie die Positionierbewegung als pulsbreitenmoduliertes Signal auf
einem Oszilloskop ausgeben. Die PW0 ... PW3 - Ausgänge sind den BNC1 ... BNC4 - Buchsen
fest zugeordnet, d.h. wenn Sie das Signal der X1-Achse (obere Achsansteuerung in der Bau-
gruppe) darstellen wollen, wird die bisherige Zuordnung der BNC1 mit der Zuordnung zum
t
Po
t
T
t
E
–=
Mit "Schließen" kehren Sie in das Menü
"Positionierzeit" zurück. Von dort können
Sie eine neue Messung starten.
Klicken Sie auf "Zurück", wird das Bild "Po
-
sitionierbewegung" eingeblendet.
Ausgabe des pulsbreitenmodulierten Sig-
nals an ein an die BNC-Buchse ange-
schlossenes Oszilloskop *)
Fast-Fourier-Transform (Spektralanalyse
der Positionsbewegung - in Vorbereitung)
Ausgabe der Grafik an die serielle Schnitt
-
stelle zum Plotter oder Drucker
