SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual

Ausgabe 08/2003 Edition 8 Menüführung

8 Menüführung

8.1 Achsprüfgerät starten und Benutzerebene wählen

Beim Anschließen des Achsprüfgeräts an die Achsansteuerung im Steuereinschub oder nach ei-

nem RESET bootet die CPU des Achsprüfgeräts. Das Programm wird geladen und Testroutinen

werden gestartet. Den Ablauf dieser Prozeduren können Sie über das Laufband am unteren Rand

des Displays verfolgen.

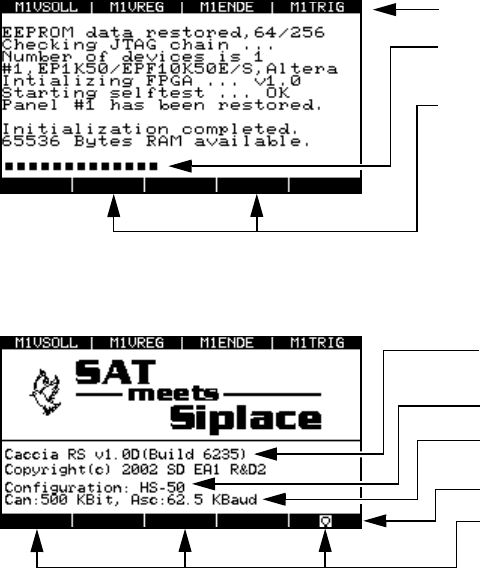

Abb. 8 - 1 Display nach dem Booten

Nach erfolgreicher Beendigung aller Tests erscheint die Startseite am Display.

Abb. 8 - 2 Start-up-Fenster, Achsprüfgerät booten

Belegungsanzeige der BNC-Buchsen

Laufband zur Anzeige des Ablaufs der

Test ro ut ine n

Modus "Experte" aktivieren:

Drücken Sie dazu beim Hochlauf beide Taste

gleichzeitig. Ein Fenster wird eingeblendet,

das bestätigt, dass der "Expertenmodus"

aktiviert wurde.

Anzeige der Softwareversion

Letzte gespeicherte Konfiguration

Übertragungsgeschwindigkeit für CAN-

Bus oder V24-Schnittstelle

Taste zum Aufrufen des Hauptmenüs

Bei gleichzeitigem Drücken dieser drei

Tasten wird ein Reset durchgeführt und

das Achsprüfgerät gebootet.

Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester

8 Menüführung Ausgabe 08/2003 Edition

8.2 Hauptmenü

Wenn Sie im Start-up-Fenster (siehe Abb. 8 - 2) diese Folientaste drücken, wird das

Hauptmenü eingeblendet.

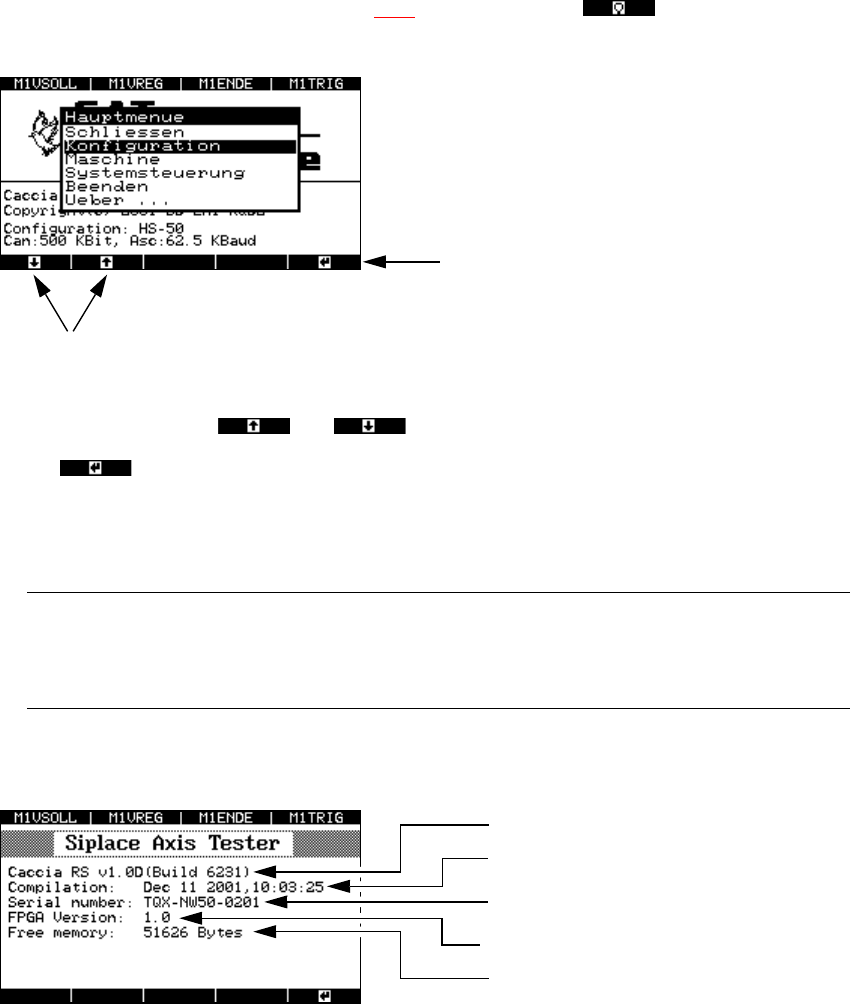

Abb. 8 - 3 Hauptmenü der Bedienoberfläche

Æ Mit den Cursortasten und können Sie die einzelnen Menüpunkte anwählen.

Æ Mit rufen Sie die Menüs auf.

Æ Mit "Schliessen" klappen Sie das Hauptmenü zu.

Æ Mit "Beenden" speichern Sie alle Änderungen und fahren das Achsprüfgerät herunter.

HINWEIS: 8

Ziehen Sie das Flachbandkabel von der Achsansteuerung ab, ohne zuvor Ihre Einstellungen

gespeichert zu haben, gehen diese Einstellungen und Werte verloren. 8

Æ Unter dem Menüpunkt "Ueber ..." finden Sie gerätespezifische Informationen wie Softwarever-

sion, Seriennummer etc.

Abb. 8 - 4 Menüpunkt "Ueber ... "

Cursortasten Up und Down

RETURN

Softwareversion

Gibt an, wann die Software kompiliert wurd

Seriennummer des Achsprüfgeräts

FPGA: Field Programmable Gate Array

Freier Speicherplatz

SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual

Ausgabe 08/2003 Edition 8 Menüführung

8.3 Menü "Konfiguration"

Æ Wählen Sie im Hauptmenü (siehe Abb. 8 - 3, Seite 24) das Menü "Konfiguration" und drücken

Sie die Folientaste .

Das Menü "Konfiguration" wird eingeblendet.

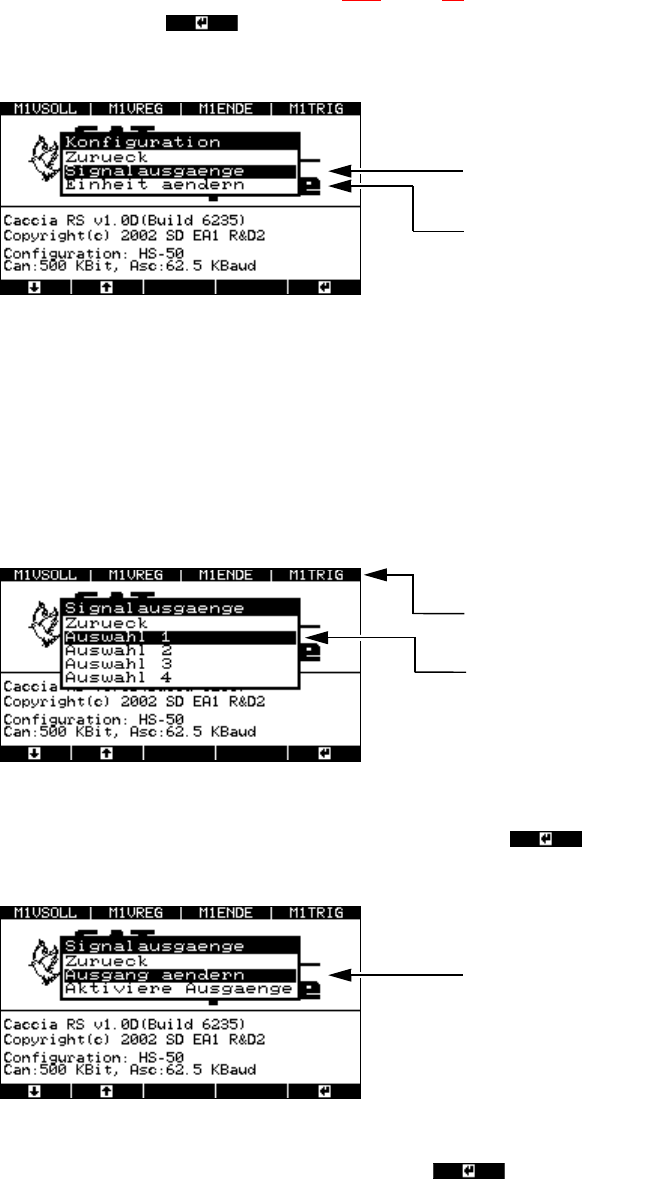

Abb. 8 - 5 Menü "Konfiguration"

8.3.1 Menü "Signalausgänge"

In diesem Menü haben Sie die Möglichkeit, in vier Auswahlfenstern die BNC-Ausgänge zu konfi-

gurieren. Aus einer Palette von 30 Signalen können Sie jeweils 4 Signale in einem Auswahlfenster

den 4 BNC-Buchsen zuordnen.

Abb. 8 - 6 Menü "Signalausgänge", Auswahl der Gruppe der BNC-Belegung

Æ Bestätigen Sie die gewählte Gruppe, z.B. "Auswahl 1" mit . Das nächste Menü mit

"Ausgang ändern" bzw. "Aktiviere Ausgänge" wird eingeblendet.

Abb. 8 - 7 Menü "Signalausgänge", "Ausgang ändern"

Æ Übernehmen Sie die Wahl "Ausgang ändern" mit .

Menü für die Signalbelegung der

BNC-Ausgänge

Menü zur Konfiguration der Signalabtastun

der Achsansteuerungen

Belegung der BNC-Buchsen im 1. Auswah

fenster

Auswahlfenster für die 1. Gruppe der BNC

Belegung

Zum Menü "Signalleitung 1 ... 4"
