SIPLACE Axis T est er Handbuch für das Achsprüfgerät / Axis T est er Manual Ausgabe 08/2003 Edition 8 Menüführung 31 Abb. 8 - 18 Zeitbasis für di e Überdreh zahl einstellen HINWEIS: 8 Wir empfeh len, den vorei ngestellte…
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
8 Menüführung Ausgabe 08/2003 Edition
30
Abb. 8 - 15 Menü "Abtastung"
Æ Wählen Sie "Rücksetzen", so wird für alle Signale die Abtastfrequenz auf 12 MHz gesetzt. Dies
entspricht einer Zeitbasis von 83,333 nsec.
Abb. 8 - 16 Abtastfrequenz
Berechnung der Zeitbasis:
Zeitbasis = Multiplikator x 41,667 nsec.
Daraus ergibt sich ein Bereich für die Zeitbasis von 41,667 nsec bis 10,625 µsec.
Die Zeitbasis kann mit den Tasten und verringert oder erhöht werden. Der
kleinste Wert für die Zeitbasis ist 41,667 nsec. Dies entspricht 24 MHz Abtastfrequenz.
8.3.2.2 Menü "Überdrehzahl"
Æ Rufen Sie im Menü "Einheit ändern" das Menü "Überdrehzahl" auf.
Abb. 8 - 17 Menü "Überdrehzahl"
Æ Wählen Sie den Menüpunkt "Zähler" zum Einstellen der Zeitbasis.
Die Abtastfrequenz wird auf den Default-
wert von 12 MHz gesetzt.
Abtastfrequenz für Spursignale
Gewählte Spur
Zeitbasis
Multiplikator 1 ... 255
Der min. zeitliche Abstand zwischen zwei
Impulsflanken wird auf 83,333 nsec gesetzt
.
In diesem Menü kann der zeitliche Abstand
auf Vielfache von 41,667 nsec. gesetzt wer
-
den.
SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual
Ausgabe 08/2003 Edition 8 Menüführung
31

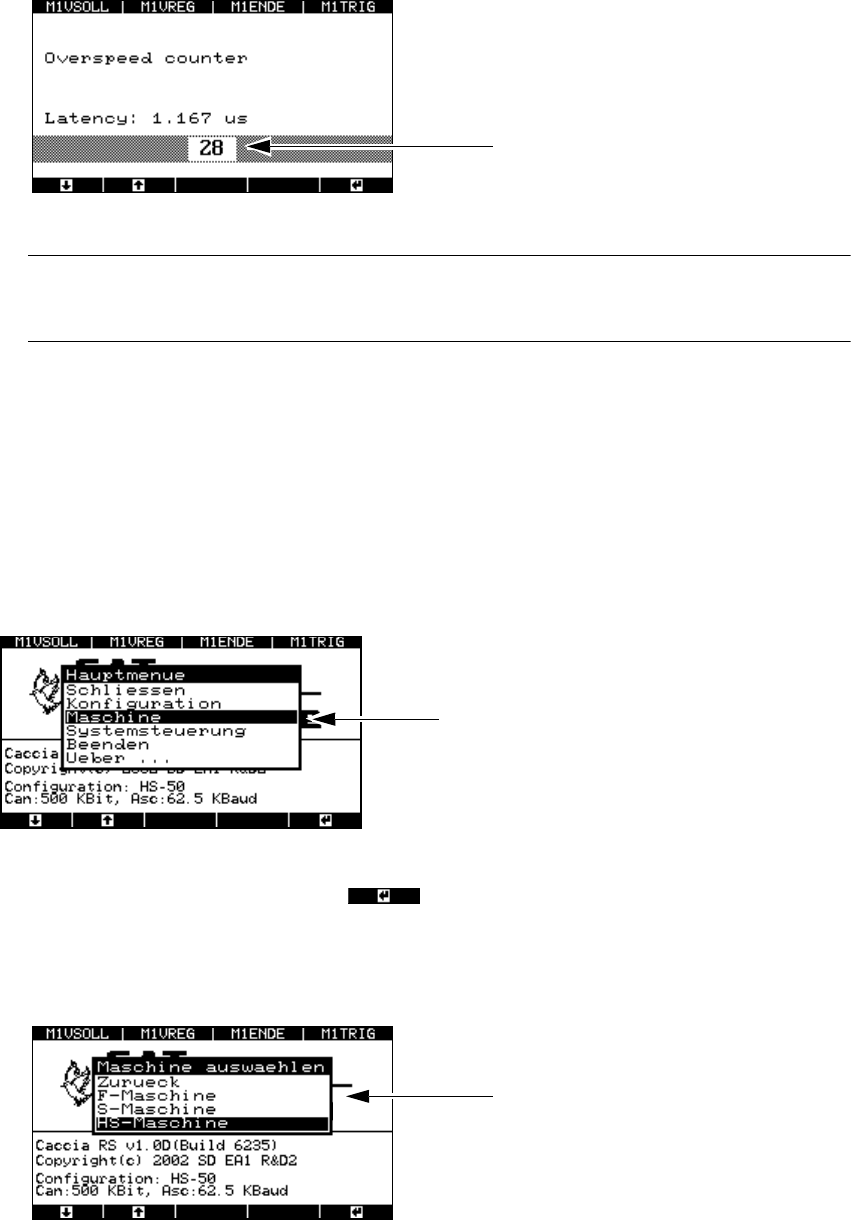

Abb. 8 - 18 Zeitbasis für die Überdrehzahl einstellen
HINWEIS: 8
Wir empfehlen, den voreingestellten Wert von 83,333 nsec zu belassen. 8
Haben Sie Werte geändert, so müssen Sie diese speichern.
Æ Wählen Sie dazu ausgehend vom Hauptmenü
- das Menü "Systemsteuerung"
→ "Einstellungen" → "Sichern" oder
- das Menü "Beenden"
→ "PC herunterfahren: Ja".
8.4 Menü "Maschine"
Zum Menü "Maschine" gelangen Sie vom Hauptmenü aus.
Abb. 8 - 19 Hauptmenü, Menü "Maschine" aufrufen
Æ Rufen Sie das Menü auf, indem Sie drücken.
Das Menü zum Auswählen des Automaten wird eingeblendet.
8.4.1 Maschine auswählen
Abb. 8 - 20 Menü "Maschine" auswählen
Multiplikator
Beispiel: 28 x 41,667 nsec = 1,167 µsec
Menü "Maschine"
Für jede Automatenklasse, d. h. 1-Portal-,
2-Portal- oder 4-Portal-Automaten gibt es
ein eigenes Menü.
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
8 Menüführung Ausgabe 08/2003 Edition
32
Den Wafflepack-Wechsler finden Sie unter der F-Maschine.
Æ Wählen Sie eine Automatenklasse, z.B. HS-Maschine.

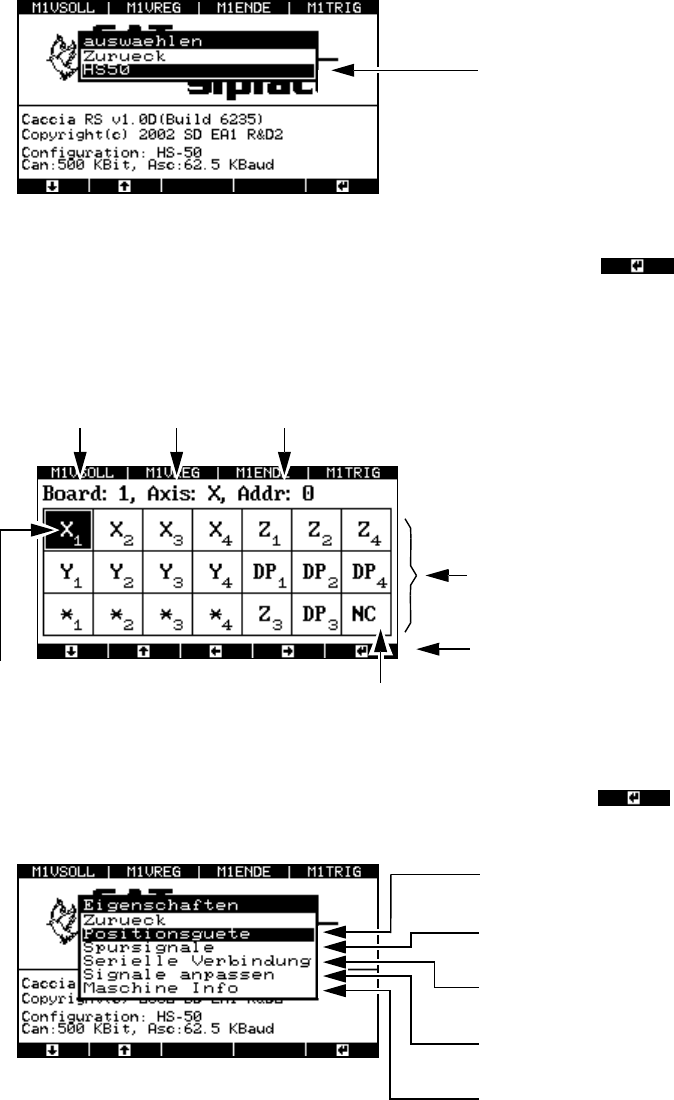

Abb. 8 - 21 Menü "Maschinentyp" auswählen
Æ Setzen Sie den Cursor auf HS-50 und bestätigen Sie die Wahl mit . Das Fenster mit
der Konfiguration der Achsansteuerungen im Steuereinschub wird eingeblendet.
8.4.2 Achse auswählen
Abb. 8 - 22 Anzeige der Achsansteuerung, Konfiguration
Æ Wählen Sie die gewünschte Achse aus, indem Sie mit den Cursortasten die schwarze Markie-
rung auf das betreffende Feld verschieben und dann die Wahl mit bestätigen.
Das Fenster zur Anzeige der Achseigenschaften wird eingeblendet.
Abb. 8 - 23 Menü "Eigenschaften der Achse"
Zugang zur Konfiguration des
Automaten HS-50
Die gewählte Achse
ist schwarz hinterlegt
Achskarte Nr. 1 X-Achse Adresse 0
Nicht benutzt
Die Anzeige entspricht der Adressierung
im Steuereinschub der HS-50
Diese Anzeige entspricht der Anord-
nung im Steuereinschub der HS-50
Cursortasten zum Festlegen der
Achsauswahl
In diesem Menü können Sie Positioniergüte
und Zählfehler analysieren.
Dieses Menü dient zur Analyse der Spur-
signale.
Zustände der Achsansteuerung können Sie
in diesem Menü abfragen.
Die voreingestellen Parameter werden für
die gewählte Achse übernommen.
Dieses Fenster gibt Auskunft über die
Achse, die gerade untersucht wird.
