Handbuch für das Achsprüfgerät / Axis T ester Manual SIPLACE Axis T e ster 8 Menüführung Ausgabe 08/2003 Edition 40 Abb. 8 - 42 V orgabe für die Genauigk ei t von Zeitbasis und Zähler HINWEIS: 8 V erw enden Sie nur vorei…
SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual
Ausgabe 08/2003 Edition 8 Menüführung
39
Æ Stoppen Sie die Messung mit .
Das Ergebnisfenster wird eingeblendet.

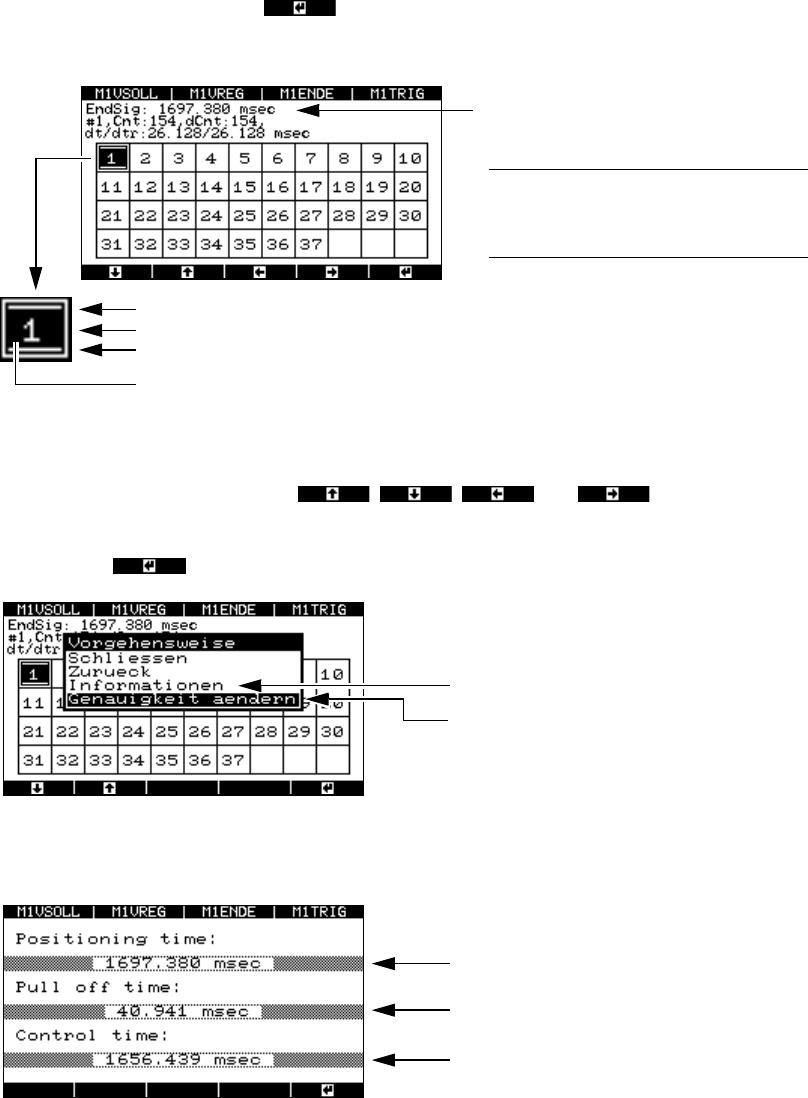

Abb. 8 - 39 Fenster zur Auswahl des Nullimpulses
Æ Wählen Sie mit den Cursortasten , , und den gewünschten
Nullimpuls aus, wobei die maximale Anzahl der Nullimpulse bei 37 liegt.
Æ Drücken Sie .
Abb. 8 - 40 Fenster zur Anzeige der Genauigkeit der Messung
Æ Wählen Sie den Menüpunkt "Informationen". Die Messergebnisse werden dargestellt.
Abb. 8 - 41 Messergebnisse der Streckenmessung
Æ Wählen Sie den Menüpunkt "Genauigkeit ändern", um die zulässige Streuung von Zeitbasis
oder Zähler zu ändern.
Zeitspanne des Signals für die Endemel-
dung
HINWEIS: Die erste Messung ist immer
ungültig, da für die Differenzbildung ein
Bezugspunkt fehlt. 8
Signalisiert einen Zählfehler
Anzeige des registrierten Nullimpulses
Signalisiert einen Zeitfehler
Schwarzer Hintergrund:
Messergebnisse für diese Position werden im nächsten Fenster angezeigt.
Anzeige der Messergebnisse
Wahl der Genauigkeit für die Messung
Zeitdauer der Endemeldung
Pull-off-Zeit (Ausregelzeit)
Triggerzeit
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
8 Menüführung Ausgabe 08/2003 Edition
40

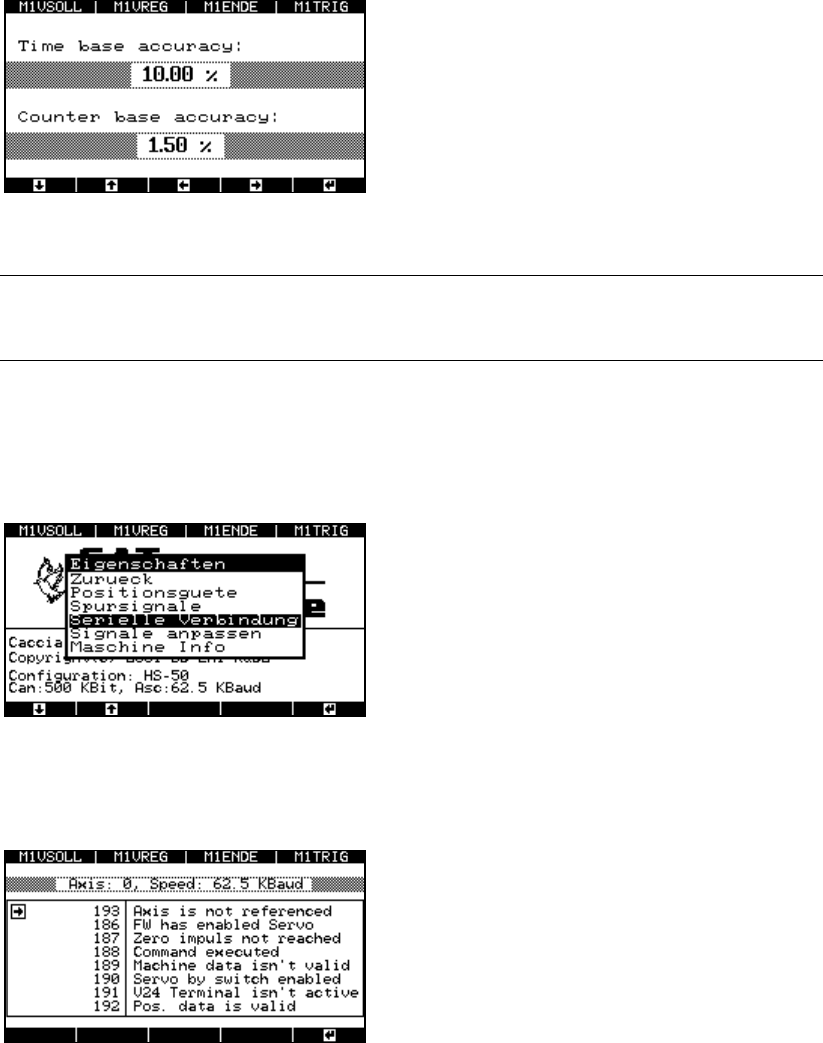

Abb. 8 - 42 Vorgabe für die Genauigkeit von Zeitbasis und Zähler
HINWEIS: 8
Verwenden Sie nur voreingestellte Werte. 8
8.4.5 Menü "Serielle Verbindung"
Æ Wählen Sie im Menü "Eigenschaften" den Menüpunkt "Serielle Verbindung".
Abb. 8 - 43 Messergebnisse der Streckenmessung
Acht Zustände können angezeigt werden.
Abb. 8 - 44 Zustandsanzeige für die Achsansteuerung
Das Achsprüfgerät liest die Zustände im Register
der Achsansteuerung aus und gibt in einem Fens-
ter den Zustand der Achsansteuerung mit den in
der Bedienoberfläche des Automaten verwende-
ten Statusnummern aus.
Serielle Verbindung
Linkes Fenster: Positionsanzeige
Rechtes Fenster: Statusanzeige für die gewählte
Achse. Dabei variieren die Angaben je nach Achs
e.
SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual
Ausgabe 08/2003 Edition 8 Menüführung
41
8.4.6 Menü "Signale anpassen"
In diesem Menü können Sie Einstellungen der aktuellen Achse für alle anderen Achsen überneh-
men.
Æ Wählen Sie dazu im Menü "Eigenschaften" den Menüpunkt "Signale anpassen".
Abb. 8 - 45 Menü "Signale anpassen"
Drücken Sie . Die Einstellungen werden übernommen.
8.4.7 Menü "Maschine Info"
Dieses Menü zeigt an, welche Achsansteuerung gerade gewählt ist.
Æ Wählen Sie im Menü "Eigenschaften" den Menüpunkt "Maschine Info".
Abb. 8 - 46 Anzeige "Maschine Info"
Die Einstellungen werden für die aktuelle
Achse übernommen.
CAN-Schnittstelle bereit
Übertragungsrate
Obere Achsansteuerung in der 1. Achs-
ansteuerungskarte mit Adress-Bus Nr. 0
