SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual
Ausgabe 08/2003 Edition 6 Struktur der Bedienoberfläche
19
6.3 Menü "Maschine"
Abb. 6 - 3 Menü "Maschine", Flussplan
Das Menü "Maschine" enthält vorkonfigurierte Messanordnungen für jeden Automatentypen:
HS-Maschinen: Das Menü beinhaltet die Achskonfiguration für 4-Portal-Bestückautoma-
ten.
S-Maschinen: Das Menü beinhaltet die Achskonfiguration für 2-Portal-Bestückautomaten
und den Klebeautomaten.
F-Maschinen: Das Menü beinhaltet die Achskonfiguration für 1-Portal-Automaten und
den Wafflepack-Wechsler (WPW).
RETURN
Zurück mit
beliebiger Taste
Zurück mit
beliebiger Taste
Kanal 1/2/3/4
Statisch
PWM-Mode-Auswahl
Diese Menüs sind erst nach einer
gültigen Messung zugänglich.
Zurück zum Menü
Positionierzeit
Schließen Marke T1 Marke T2
Funktionsauswahl
Grafik m. Cursor
Schließen Starte PlotStarte FFT
Waiting f. Trigger Startfenster
ÜberdrehzahlPositionierzeitStreckenfehlerReferenzfehler
SpursignaleMaschinen-Info Signale anpassenPositionsgüteSer. Verbindung
Achsselektion / Eigenschaften
HS-50
F3, F4, F5,
F5 HM, WPW
F-Maschine
S-15, S-20, S-23
S-25, G
HS-Maschine
S-Maschine
Kanal 1/2/3/4
Dynamisch
Handbuch für das Achsprüfgerät / Axis Tester Manual SIPLACE Axis Tester
6 Struktur der Bedienoberfläche Ausgabe 08/2003 Edition
20
6.4 Menü "Systemsteuerung"
Abb. 6 - 4 Menü "Systemsteuerung"
Das Menü "Systemsteuerung" hat vier Untermenüs:
Einstellungen In diesem Menü können Sie Ihre individuellen Einstellungen abspeichern
oder gespeicherte Einstellungen laden.
Benutzer Wählen Sie hier die Sprache für die Bedienoberfläche aus. Es gibt zwei
Versionen, Deutsch und Englisch.
Wählen Sie hier zudem die Benutzerebene. Es gibt zwei Möglichkeiten:
"Anfänger" und "Experte". Standardmäßig ist "Anfänger" vorbelegt.
Anzeige Mit diesem Menü können Sie das Erscheinungsbild der Bedienoberfläche
und den Bildschirmschoner einstellen.
Anschlüsse Hier legen Sie die Parameter für den CAN-Bus und die serielle Schnittstelle
fest.
AnschlüsseAnzeigeBenutzerEinstellungen Anschlüsse
Sichern
Laden
Werkseinstellung
Anfänger
Sprache
Deutsch
Englisch
Benutzerebene Kontrast
Dunkler
Heller
Bildschirmschoner
Sterne
Typ ändern
Display ausschalten
Einstellungen
Einschalten
Rücksetzen
Ausschalten
Wartezeit einstellen
Max. 2 h
CAN-Anschluss
CAN-IDS
ASC-Anschluss
ASC-Port ändern
Sende CT ID
Sende Event ID
Empfangs-ID
SAT-A36X
SAT-PC
A36X-PC
EEPROM
SIPLACE Axis Tester Handbuch für das Achsprüfgerät / Axis Tester Manual
Ausgabe 08/2003 Edition 7 Inbetriebnahme des Achsprüfgeräts
21
7 Inbetriebnahme des Achsprüfgeräts
7.1 Achsprüfgerät anschließen
WARNUNG 7
Sie dürfen das Achsprüfgerät nur an die Achsansteuerung anschließen oder die Verbindung tren-
nen, wenn der NOT-HALT-Taster gedrückt ist. 7
Æ Öffnen Sie die Türe zum Steuereinschub.

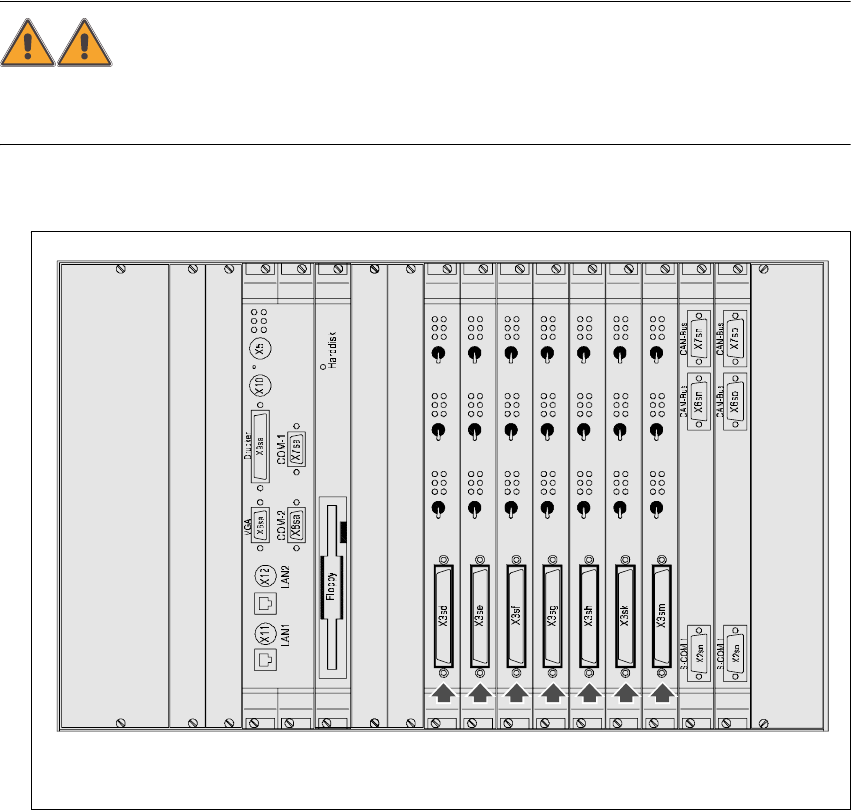

Abb. 7 - 1 Teilansicht des Steuereinschubs des Bestückautomaten HS-50
7.1.1 Achsprüfgerät an HS-/S2x-F4/F5-Automaten anschließen
Æ Schließen Sie den 37-poligen Stecker des Flachbandkabels an die jeweilige Achsansteuerung
an.
Æ Verbinden Sie die 37-polige Buchse des Flachbandkabels mit dem Achsprüfgerät.
Das Achsprüfgerät bootet. Nach fehlerfreiem Ablauf der Testroutinen erscheint der Start-Bild-
schirm.
Tastatur
Maus
Servo
Aus
Aus
Servo
Aus
Servo
Servo
Aus
Servo
Aus
Aus
Servo
Servo
Aus
Servo
Aus
Aus
Servo
Servo
Aus
Aus
Servo
Aus
Servo
Servo
Aus
Servo
Aus
Aus
Servo
Servo
Aus
Servo
Aus
Aus
Servo
Servo
Aus
Aus
Servo
Aus
Servo
Achsansteuerungen im HS-50 Steuereinschub mit 37-poligen Anschlussbuchsen
