MS 参数 5-6 7) 透过照明下段前后 请按照以下的程序进行 调整。 ① 请选择 MS 参数的 ”VCS 偏移量设置 ”→“ 光亮粗调整 ” 。 ② 在 “ 设定 VCS” 项目，选择 调整的 VCS 种类。 ③ 请选择 “ 透过照 明下段（前后，左 右） ” 的左侧（ 前后）的电流值。 ④ 用照明图数据设 定 “ 水平方向 ” ，管道号： 220 （ OP 时为 150 ）。 ⑤ 选择确认之后，视觉监 视器上显示出照明图，确认是否…
MS
参数
5-5
6)
透过照明上段左右
请输入VCS偏差后再进行此调整。
① 请选择MS参数的”VCS偏移量设置”→“光亮粗调整”。
② 在“设定VCS”项目，选择调整的VCS种类。
③ 请把508吸嘴安装到R贴片头。
④ 请选择“透过照明上段（前后，左右）”的右侧（左右）的电流值。
⑤ 用照明图数据设定“垂直方向”，管道号：400（OP时为270）。

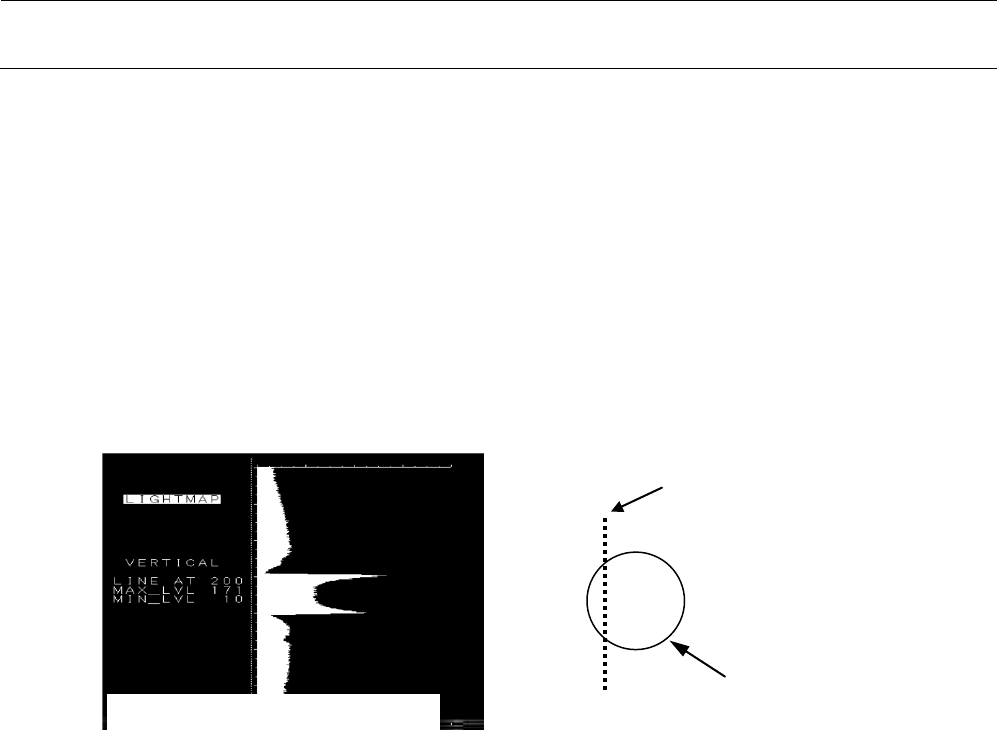

⑥ 选择确认之后，视觉监视器上显示出照明图，确认是否在MAX_LVL为200±3（OP时为
230±3）的范围。
此时，请确认线位置应达到吸嘴。
⑦ 如果是范围外时，变更“透过照明上段（左右，前后）”的右侧（左右）的电流值，再次取得
照明图。
⑧ 如果在范围内，则不要改变“透过照明上段（前后、左右）”的左侧（前后）的电流值，反复
10次取得照明图，并确认所有的MAX_LVL处于范围之内。
注）不能用电流值进行调整时，请将照明亮灯范围从100改为150再从新调整电流值。
线
吸嘴
照明图
VCS
画面
(STD
视野
)
MS
参数
5-6
7)
透过照明下段前后
请按照以下的程序进行调整。
① 请选择MS参数的”VCS偏移量设置”→“光亮粗调整”。
② 在“设定VCS”项目，选择调整的VCS种类。
③ 请选择“透过照明下段（前后，左右）”的左侧（前后）的电流值。
④ 用照明图数据设定“水平方向”，管道号：220（OP时为150）。
⑤ 选择确认之后，视觉监视器上显示出照明图，确认是否在MAX_LVL为225±3（OP时为
220±3）的范围。
⑥ 如果是范围外时，变更“透过照明下段（前后，左右）”的左侧（前后）的电流值，再次取得
照明图。
⑦ 如果是范围内时，不变更“透过照明下段（前后，左右）”的左侧（前后）的电流值，反复取
得10次照明图，确认所有的MAX_LVL在范围内。
注）不能用电流值进行调整时，请将照明亮灯范围从100改为150再从新调整电流值。
8)
透过照明下段左右
请按照以下的程序进行调整。
① 请选择MS参数的”VCS偏移量设置”→“光亮粗调整”。
② 在“设定VCS”项目，选择调整的VCS种类。
③ 请选择“透过照明下段（前后，左右）”的右侧（左右）的电流值。
④ 用照明图数据设定“水平方向”，管道号：512（OP时为150)。
⑤ 选择确认之后，视觉监视器上显示出照明图，确认是否在MAX_LVL为220±3（OP时为70±3）
的范围。
⑥ 如果是范围外时，变更“透过照明下段（前后，左右）”的右侧（左右）的电流值，再次取得
照明图。
⑦ 如果是范围内时，不变更“透过照明下段（前后，左右）”的右侧（左右）的电流值，反复取
得10次照明图，确认所有的MAX_LVL在范围内。
注）不能用电流值进行调整时，请将照明亮灯范围从100改为150再从新调整电流值。
MS
参数
5-7
5-1-4 VCS
光量粗调设定
·
确认表
选择“VCS偏移量设置（V）”－“照明粗调（L）…”后，会显示以下的VCS光量粗调对话框。
摄像机
照明
照明图数据
MAX_LVL
方向
管道号
标准
同轴照射照明
垂直
512
120 ± 2
下方照明
水平
512
130 ± 2
侧面照明 1（蓝） ※
1
垂直
512
155 ± 3
侧面照明 2（蓝） ※
1
垂直
512
120 ± 3
侧面照明 1（红）
垂直
512
230 ± 2
侧面照明 2（红）
垂直
512
230 ± 2
透过照明上段(前后)
水平
420
170 ± 3
透过照明上段（左右）
垂直
400
200 ± 3
透过照明下段（前后）
水平
220
225 ± 3
透过照明下段（左右）
水平
512
220 ± 3
摄像机
照明
照明图数据
MAX_LVL
方向
管道号
选购
同轴照射照明
垂直
512
120 ± 2
下方照明
水平
512
120 ± 2
侧面照明 1（蓝）
垂直
512
55 ± 2
侧面照明 2（蓝）
垂直
512
155 ± 2
侧面照明 1（红）
垂直
512
65 ± 2
侧面照明 2（红）
垂直
512
100 ± 2
透过照明上段（前后）
水平
270
230 ± 3
透过照明上段(左右）
垂直
270
230 ± 3
透过照明下段（前后）
水平
150
220 ± 3
透过照明下段（左右）
水平
150
70 ± 3
※1）请将调整过的电流值乘以2倍再输入。
