MS
参数
4-52
＜操作・
2/7
＞
利用示教对准SOT方向检查台上2个真空孔的中间，按下“确认”按钮。
“确认”按钮被按下后，即识别标记，取得XY的装配偏移量。
＜操作・
3/7
＞
标记识别结束后，利用简易控制给要测量的Head装上模具吸嘴，按下“确认”按钮。
“确认”按钮被按下后，即测量模具吸嘴的长度。
※ 如在未安装吸嘴的状态下按下“确认”按钮，请按照对话框指示安装吸嘴。
模具吸嘴的计测结束后，将显示以下的对话框信息，故请卸下模具吸嘴，安装505吸嘴。
＜操作・
4/7
＞
“确认”按钮被按下后，即计测505吸嘴的长度，移动到SOT方向检查台上。
※ 如在未安装吸嘴的状态下按下“确认”按钮，请按照对话框指示安装505吸嘴。
MS
参数
4-53

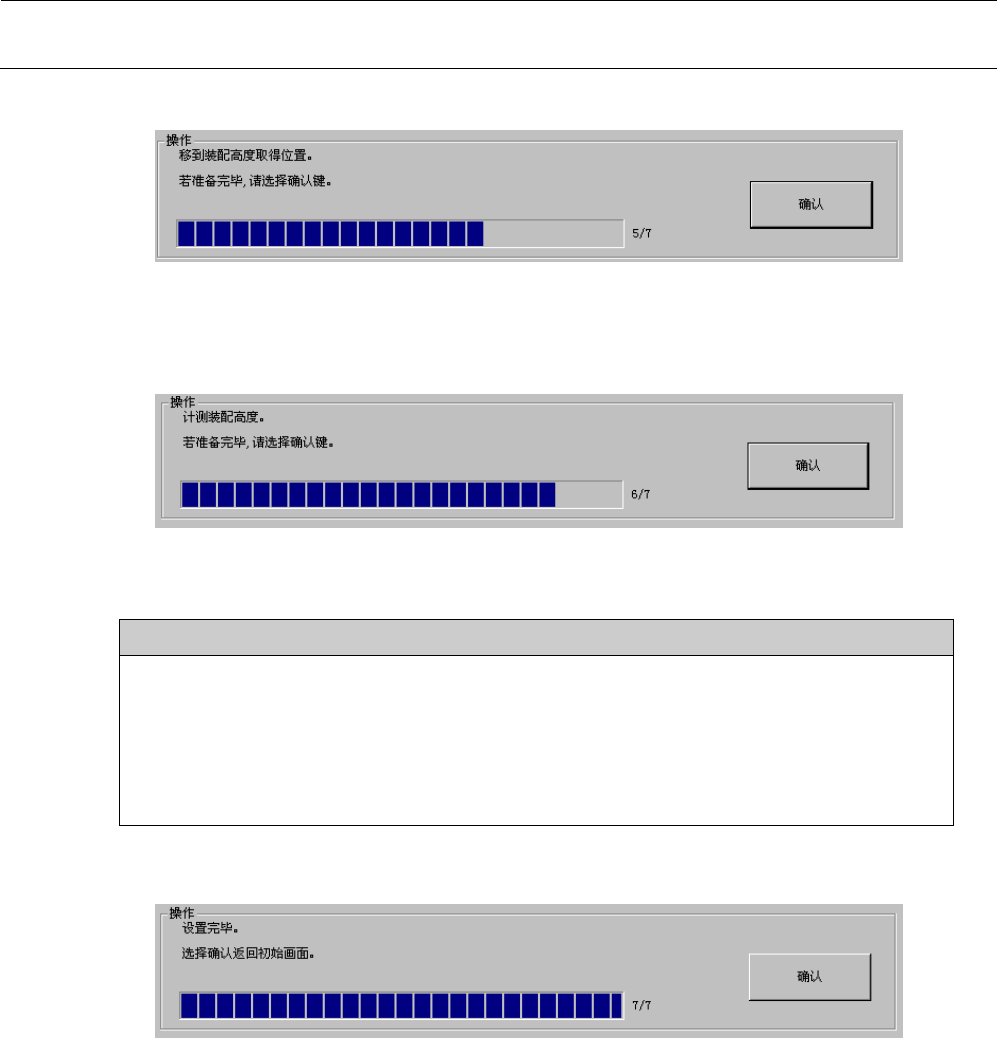

＜操作・
5/7
＞
505吸嘴的计测结束后，按下“确认”按钮。
“确认”按钮被按下后，即向装配高度计测位置移动。
＜操作・
6/7
＞
通过示教调整装配高度计测位置完成后，按下“确认”按钮。
•
自动计测内容
① 启动Head的真空，读入真空值。此时，若真空值低于−80KPa，即作为出错。
② 下降Z轴，至Head与SOT检查台接触为止。
③ 进一步下降Z轴，测量真空值低于−80KPa的位置。
④ 根据第③步计测到的位置和用于计测的吸嘴的长度，算出SOT方向检查台装配高度并
进行更新。
＜操作・
7/7
＞
测量结束后会显示上述操作说明，故请根据拆卸指示卸下吸嘴。
吸嘴拆卸完成后，按“确认”按钮，返回初始画面。
MS
参数
4-54
4-20
台架校正
4-20-1
功能
出厂前，为了根据台架的弯曲状态补正台架标记识别位置，会测量台架的弯曲状态。
因此，本项目仅在JUKI公司有指示时才要进行变更。
4-20-2
使用模具
主台架
4-20-3
操作
选择“偏移量设置（Ｏ）”－“台架校正（K）”，会显示如下的台架校正设置对话框。
