MS
参数
5-8
5-2 S-VCS
光量粗调整
设定S-VCS用的VCS（LED）的基准光量。
如果设定值错误的话，视觉识别异常发生。
5-2-1
功能
进行S-VCS用的VCS的各LED照明亮度调整。
5-2-2
使用模具
• VCS模具（40097735） • VCS模具板D（E21399980A0） • 508吸嘴（40001346）
5-2-3
操作
选择“VCS偏移量设置（V）”－“S-VCS照明粗调（L）…”后，会显示以下的S-VCS光量粗调对
话框。
调整方法与[VCS光量粗调整]相同。请参照“5-1-3 操作”。
在S-VCS光量粗调整中，不进行透射照明的调整。
MS
参数
5-9
5-2-4 S-VCS
光量粗调设定
·
确认表
选择“VCS偏移量设置（V）”－“S-VCS照明粗调（L）…”后，会显示以下的S-VCS光量粗调对
话框。
摄像机
照明
照明图数据
MAX_LVL
方向
管道号
标准
同轴照射照明
垂直
512
120 ± 2
下方照明
水平
512
130 ± 2
侧面照明 1（蓝） ※
1
垂直
512 155 ± 3
侧面照明 2（蓝） ※
1
垂直
512 120 ± 3
侧面照明
1
（红）
垂直
512
230 ± 2
侧面照明
2
（红）
垂直
512
230 ± 2
摄像机
照明
照明图数据
MAX_LVL
方向
管道号
选购
同轴照射照明
垂直
512
120 ± 2
下方照明
水平
512
120 ± 2
侧面照明
1
（蓝）
垂直
512
55 ± 2
侧面照明
2
（蓝）
垂直
512
155 ± 2
侧面照明
1
（红）
垂直
512
65 ± 2
侧面照明
2
（红）
垂直
512
100 ± 2
※1）请将调整过的电流值乘以2倍再输入。
MS
参数
5-10
5-3

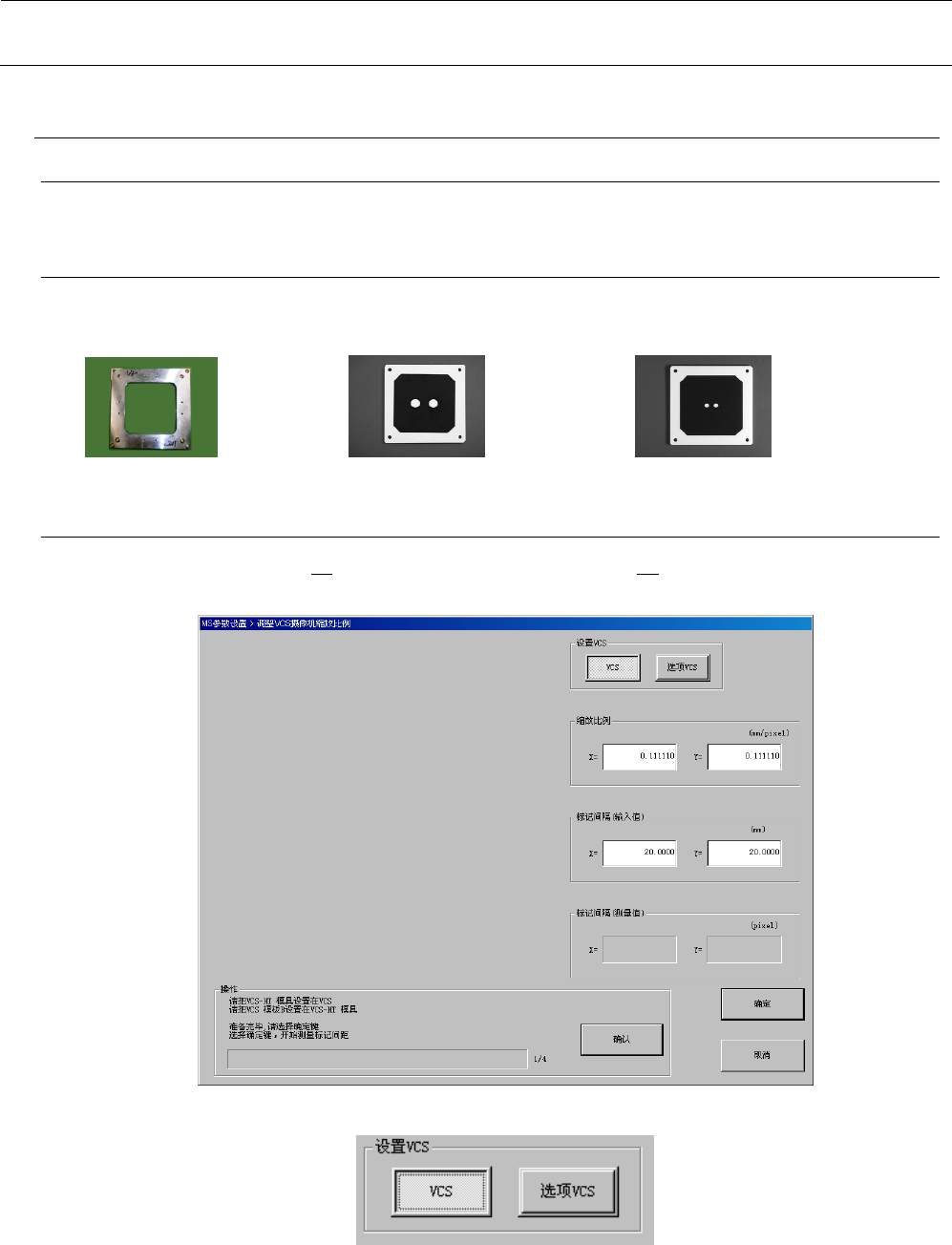

摄像机缩放
5-3-1
功能
测定 VCS 摄像机的分辨率（CCD 的平均画素间距）。
5-3-2
使用模具
VCS模具（40097735） VCS模具板B CPS模具板B
标准VCS（E21419980A0） 选购VCS（E21449980A0）
5-3-3
操作
选择了“VCS偏移量设置（Ｏ）”－“调整VCS摄像机缩放比例（Ｓ）... ”之后，显示出调整ＶＣＳ
摄像机缩放比例画面。
在凸起画面上选择设定对象VCS。
