MS
参数
5-6
7)
透过照明下段前后
请按照以下的程序进行调整。
① 请选择MS参数的”VCS偏移量设置”→“光亮粗调整”。
② 在“设定VCS”项目，选择调整的VCS种类。
③ 请选择“透过照明下段（前后，左右）”的左侧（前后）的电流值。
④ 用照明图数据设定“水平方向”，管道号：220（OP时为150）。
⑤ 选择确认之后，视觉监视器上显示出照明图，确认是否在MAX_LVL为225±3（OP时为
220±3）的范围。
⑥ 如果是范围外时，变更“透过照明下段（前后，左右）”的左侧（前后）的电流值，再次取得
照明图。
⑦ 如果是范围内时，不变更“透过照明下段（前后，左右）”的左侧（前后）的电流值，反复取
得10次照明图，确认所有的MAX_LVL在范围内。
注）不能用电流值进行调整时，请将照明亮灯范围从100改为150再从新调整电流值。
8)
透过照明下段左右
请按照以下的程序进行调整。
① 请选择MS参数的”VCS偏移量设置”→“光亮粗调整”。
② 在“设定VCS”项目，选择调整的VCS种类。
③ 请选择“透过照明下段（前后，左右）”的右侧（左右）的电流值。
④ 用照明图数据设定“水平方向”，管道号：512（OP时为150)。
⑤ 选择确认之后，视觉监视器上显示出照明图，确认是否在MAX_LVL为220±3（OP时为70±3）
的范围。
⑥ 如果是范围外时，变更“透过照明下段（前后，左右）”的右侧（左右）的电流值，再次取得
照明图。
⑦ 如果是范围内时，不变更“透过照明下段（前后，左右）”的右侧（左右）的电流值，反复取
得10次照明图，确认所有的MAX_LVL在范围内。
注）不能用电流值进行调整时，请将照明亮灯范围从100改为150再从新调整电流值。
MS
参数
5-7
5-1-4 VCS
光量粗调设定
·
确认表
选择“VCS偏移量设置（V）”－“照明粗调（L）…”后，会显示以下的VCS光量粗调对话框。
摄像机
照明
照明图数据
MAX_LVL
方向
管道号
标准
同轴照射照明
垂直
512
120 ± 2
下方照明
水平
512
130 ± 2
侧面照明 1（蓝） ※
1
垂直
512
155 ± 3
侧面照明 2（蓝） ※
1
垂直
512
120 ± 3
侧面照明 1（红）
垂直
512
230 ± 2
侧面照明 2（红）
垂直
512
230 ± 2
透过照明上段(前后)
水平
420
170 ± 3
透过照明上段（左右）
垂直
400
200 ± 3
透过照明下段（前后）
水平
220
225 ± 3
透过照明下段（左右）
水平
512
220 ± 3
摄像机
照明
照明图数据
MAX_LVL
方向
管道号
选购
同轴照射照明
垂直
512
120 ± 2
下方照明
水平
512
120 ± 2
侧面照明 1（蓝）
垂直
512
55 ± 2
侧面照明 2（蓝）
垂直
512
155 ± 2
侧面照明 1（红）
垂直
512
65 ± 2
侧面照明 2（红）
垂直
512
100 ± 2
透过照明上段（前后）
水平
270
230 ± 3
透过照明上段(左右）
垂直
270
230 ± 3
透过照明下段（前后）
水平
150
220 ± 3
透过照明下段（左右）
水平
150
70 ± 3
※1）请将调整过的电流值乘以2倍再输入。
MS
参数
5-8
5-2 S-VCS
光量粗调整
设定S-VCS用的VCS（LED）的基准光量。
如果设定值错误的话，视觉识别异常发生。
5-2-1
功能
进行S-VCS用的VCS的各LED照明亮度调整。
5-2-2
使用模具
• VCS模具（40097735） • VCS模具板D（E21399980A0） • 508吸嘴（40001346）
5-2-3
操作

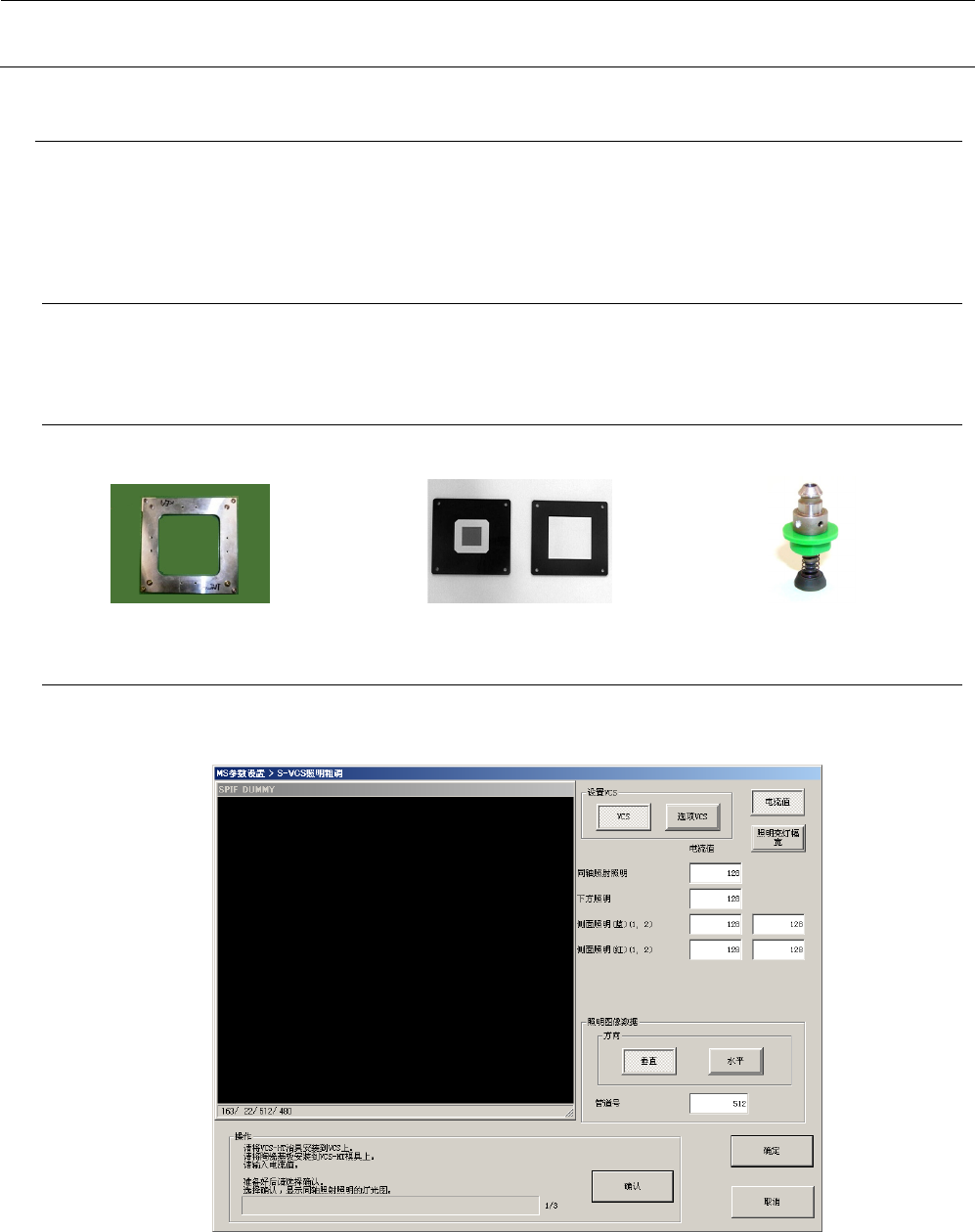

选择“VCS偏移量设置（V）”－“S-VCS照明粗调（L）…”后，会显示以下的S-VCS光量粗调对
话框。
调整方法与[VCS光量粗调整]相同。请参照“5-1-3 操作”。
在S-VCS光量粗调整中，不进行透射照明的调整。
