MS
参数
4-50

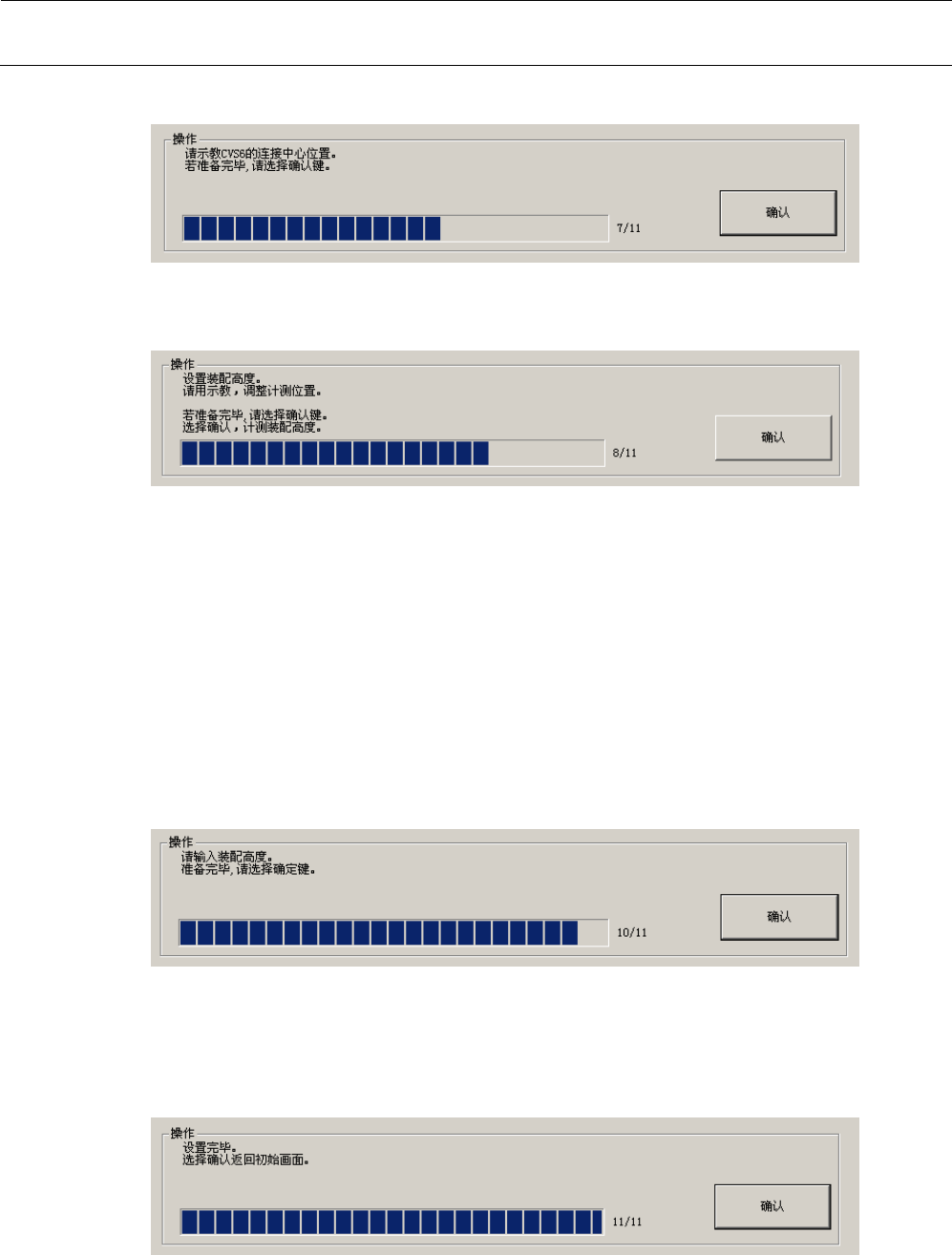

＜操作・
7/11
＞
示教CVS6的两触点的中心，按下“确认”按钮后，即取得装配位置。
＜操作・
8/11
＞
为了设置装配高度，以HMS基准移动到CVS1上。
测量位置有偏离时，请利用示教调整位置，按下“确认”按钮。
＜操作・
9/11
＞
以HMS测量CVS1的装配高度。CVS1的装配高度设置为（以HMS测量的值）−（0.1mm）。
CVS2～CVS6的装配高度设置为与CVS1相同的值。。
CVS1的装配高度测量失敗时，回到＜操作・8/11＞。请从新示教测量位置。
＜操作・
10/11
＞
CVS1和CVS2～CVS6的装配高度误差预先已知时，请输入经调整的装配高度的误差
值。当不知道误差时或输入结束后，请按下“确认”按钮。
＜操作・
11/11
＞
会出现上面所示的操作说明，于是按下“确认”按钮回到初始画面。
MS
参数
4-51

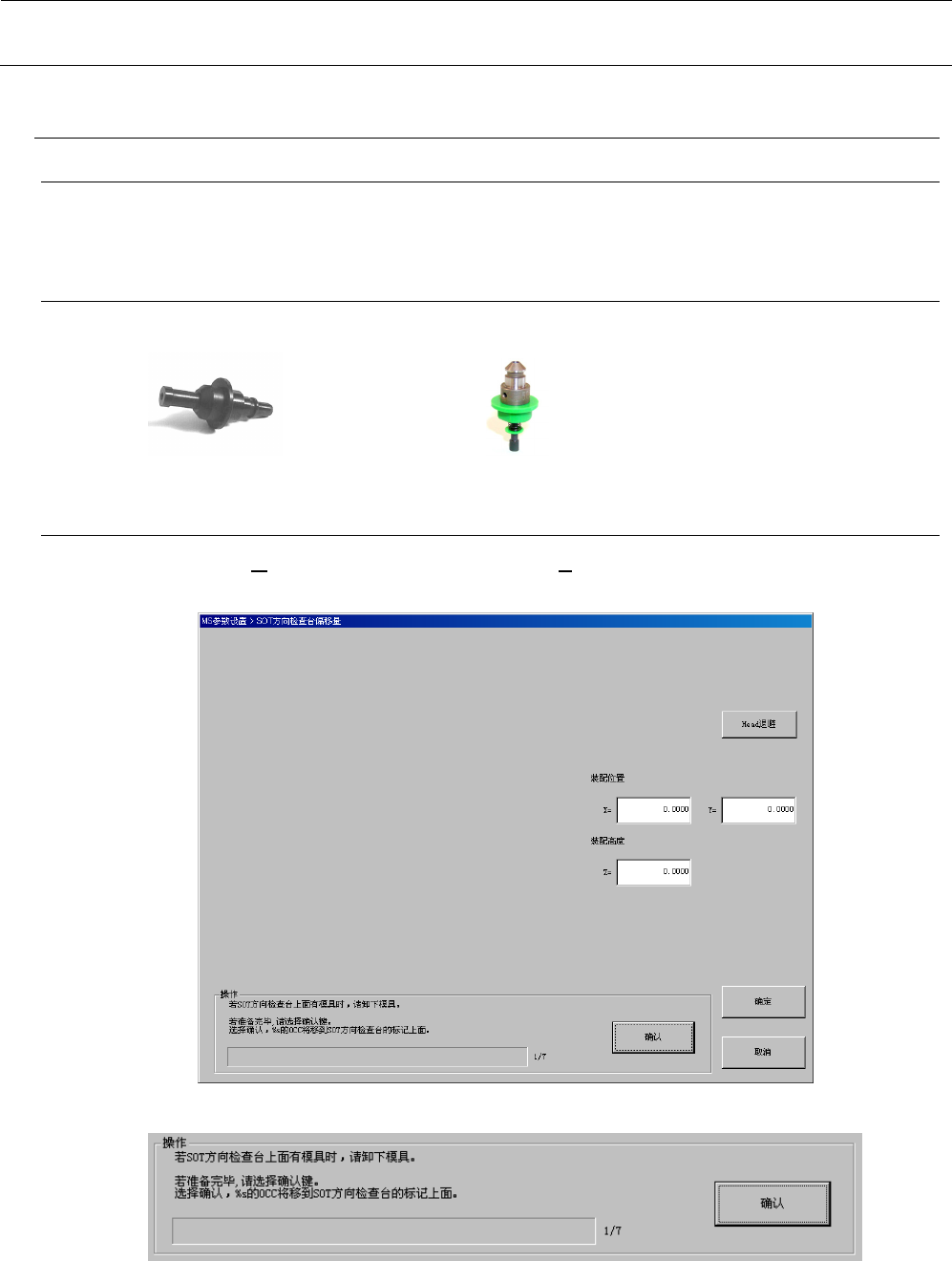

4-19 SOT
方向检查台偏移量
4-19-1
功能
设定SOT方向检查台的装配位置、装配高度。
4-19-2
使用模具
• 模具吸嘴（E2101998000） • 505吸嘴（40001343）
4-19-3
操作
选择“偏移量设置（O）”－“SOT方向检查台偏移量（T）...”，会显示以下所示的设置SOT方向
检查台偏移量的对话框。
＜操作・
1/7
＞
确认SOT方向检查台上面无任何物件，再按下“操作”框内的“确认”按钮。
“确认”按钮被按下后，左OCC移动到SOT方向检查台。
MS
参数
4-52

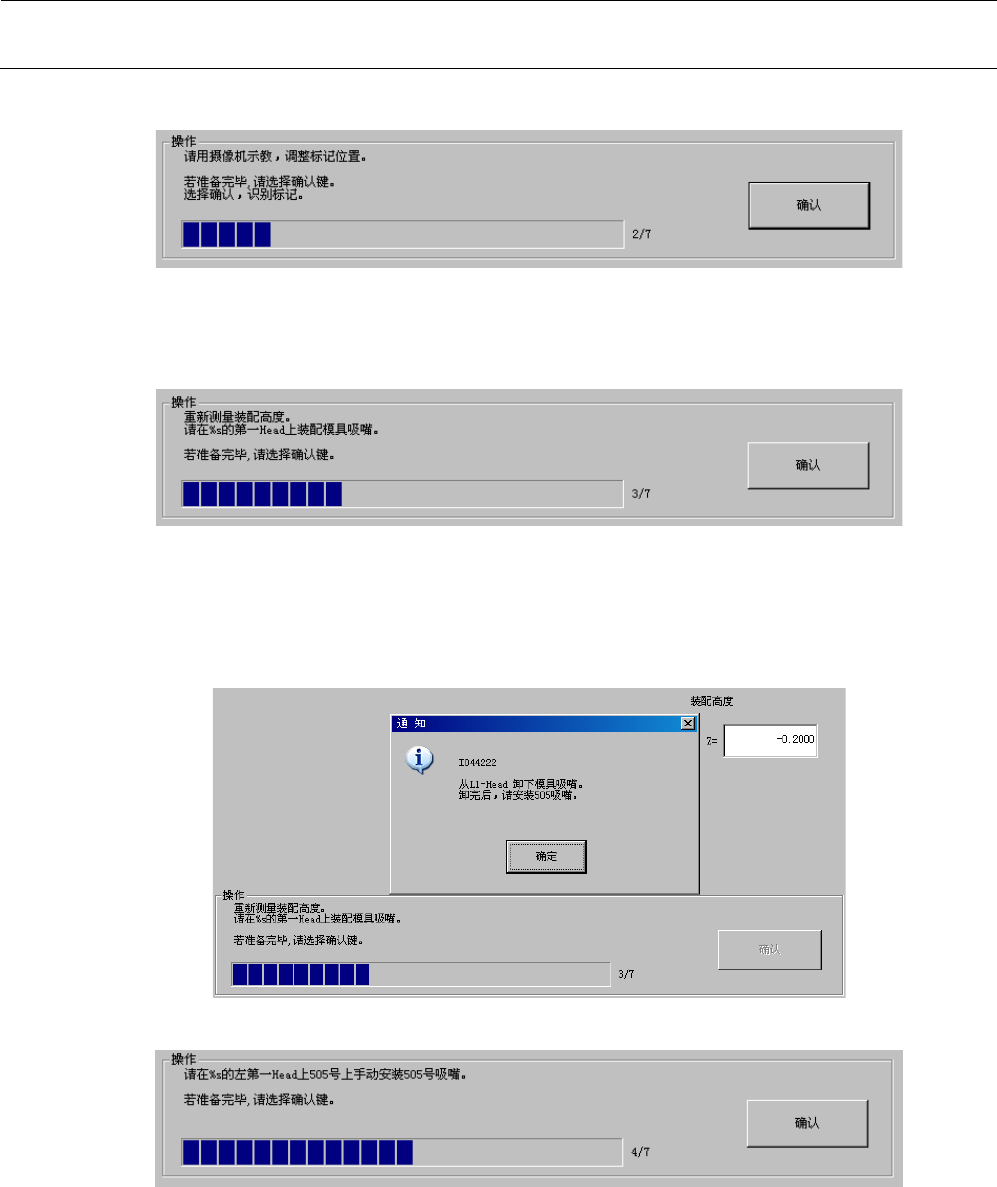

＜操作・
2/7
＞
利用示教对准SOT方向检查台上2个真空孔的中间，按下“确认”按钮。
“确认”按钮被按下后，即识别标记，取得XY的装配偏移量。
＜操作・
3/7
＞
标记识别结束后，利用简易控制给要测量的Head装上模具吸嘴，按下“确认”按钮。
“确认”按钮被按下后，即测量模具吸嘴的长度。
※ 如在未安装吸嘴的状态下按下“确认”按钮，请按照对话框指示安装吸嘴。
模具吸嘴的计测结束后，将显示以下的对话框信息，故请卸下模具吸嘴，安装505吸嘴。
＜操作・
4/7
＞
“确认”按钮被按下后，即计测505吸嘴的长度，移动到SOT方向检查台上。
※ 如在未安装吸嘴的状态下按下“确认”按钮，请按照对话框指示安装505吸嘴。
