4-5 OCC
光量调整
本项目在实施聚焦调整(确认)之后再进行。
4-5-1
功能
调整OCC用的照明LED的亮度。
※ 要检查校准台上是否有模具之类时,请按“Head退避”按钮。
4-5-2
使用模具
• 陶瓷基板 (2英寸) • 遮光环
(E2107998000)
※ 遮光环用单面为黒色的厚纸制作。
4-5-3
操作
从菜单中选择“偏移量设置(O)”-“调整OCC光量(I)”,会显示以下对话框。
从“选择设备”和“设置照明”中选择要调整的OCC和照明。
190㎜
40㎜
•
遮光环用紙的尺寸

MS
参数
4-14

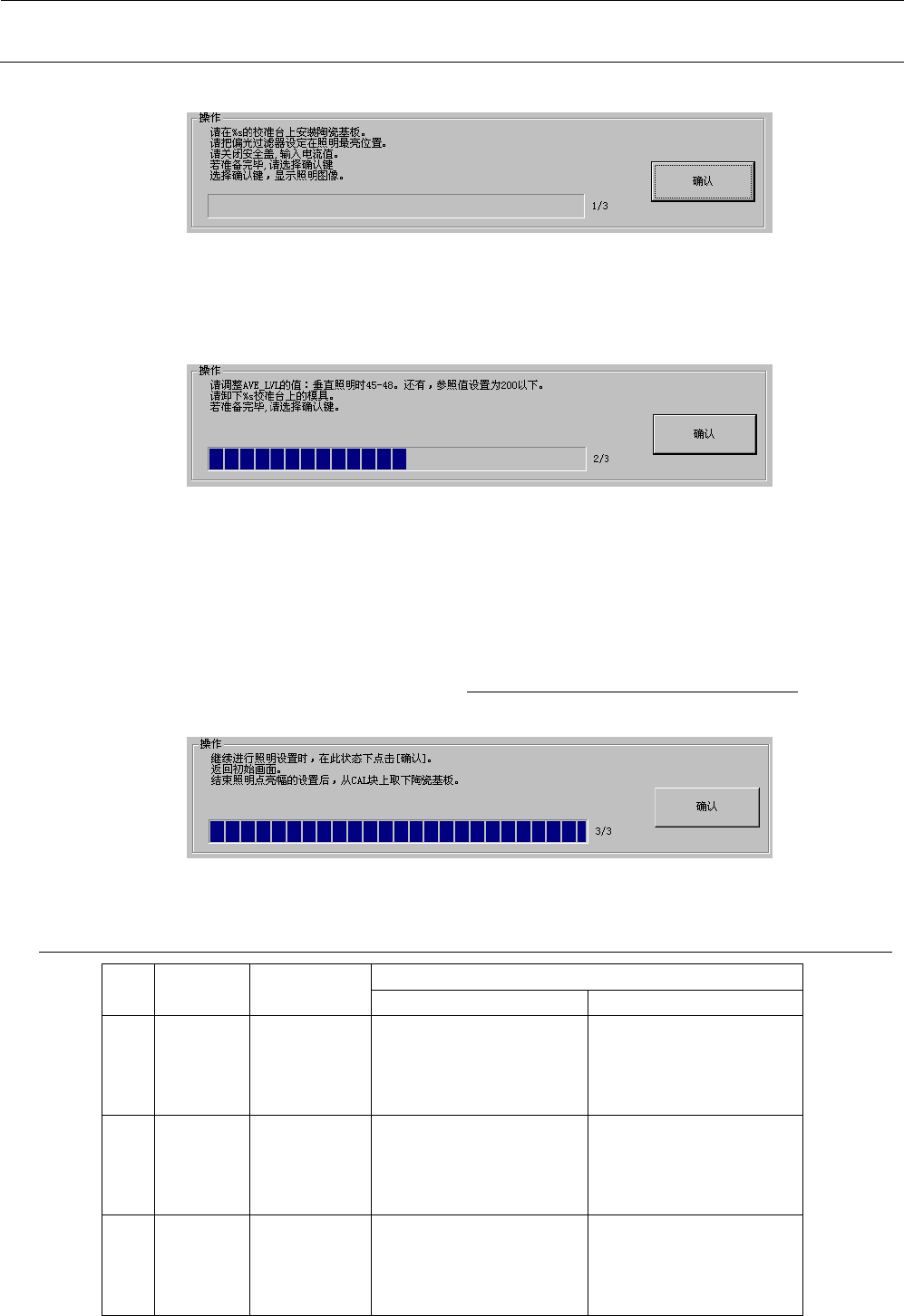

<操作・
1/3
>
把陶瓷基板、遮光环装到校准台上。
在主机护罩关闭的状态下按“确认”按钮。
“确认”按钮被按下后,OCC的照明图像即在图像叠加功能画面上显示。
<操作・
2/3
>
看着图像叠加进行调整,使之符合操作指示框内所记载的指定范围。
请调整到:
垂直照明时,AVE_LVL为45~48
角度照明时,AVE_LVL为94~96
外圈照明时,AVE_LVL为208~212
如果光量的水平在上述范围内,请从校准台上拆下模具,按确认按钮。
※ 调整外圈照明后进行保存时,请将外圈照明调整值乘以2倍后再输入保存。
<操作・
3/3
>
选择“确认”后,返回初始操作画面。
4-5-4 MSP
容许值
No.
项目
MSP容许值
MSP值不良(甚至极限值也不符合规定光量值)时
出现的问题
检测(更换)项目
1
垂直照明
0
~
255
返回原点时的位置偏离
导致贴片精度不良
BOC标记识别不良导致
贴片精度不良
照明控制基板
OCC照明基板
2
角度照明
0
~
255
返回原点时的位置偏离
导致贴片精度不良
BOC标记识别不良导致
贴片精度不良
照明控制基板
OCC照明基板
3
外圈照明
0
~
255
返回原点时的位置偏离
导致贴片精度不良
BOC标记识别不良导致
贴片精度不良

MS
参数
4-15
4-6 OCC
偏移量
4-6-1
功能
取得OCC的缩放比例以及装配高度。
(OCC是Head单元的坐标原点,故不存在装配位置。)
4-6-2
使用模具
本项目中使用以下模具。
• 摄像机调整模具(E2106998000)
• 白纸
60mm见方,中央开有直径2mm左右小孔的白色纸
4-6-3
操作

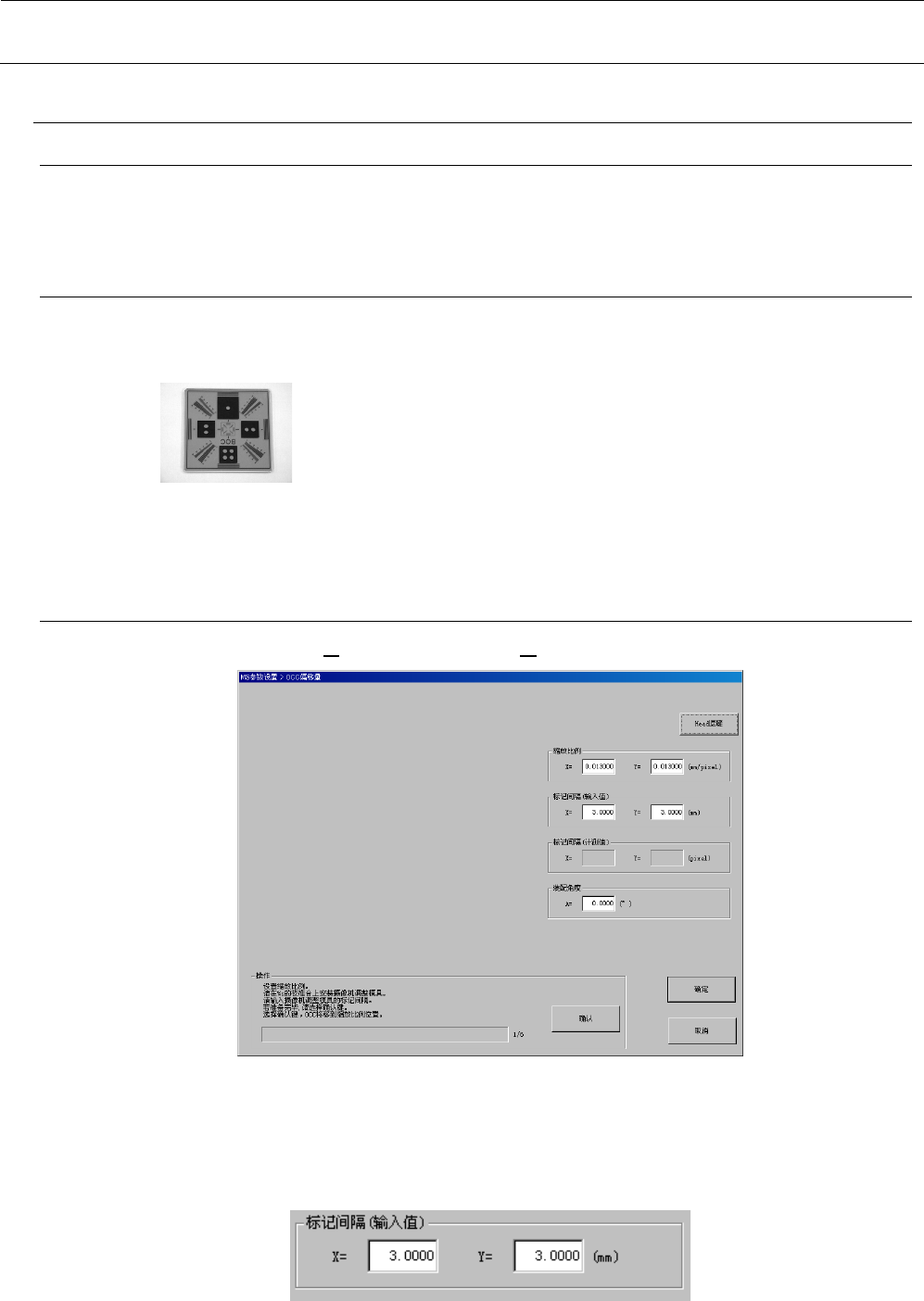

从菜单中选择“偏移量设置(O)”-“OCC偏移量(O)”,会显示以下对话框。
在校准台上铺好白纸,将摄像机调整模具放在上面。此时,要使摄像机调整模具的中心基本对准校
准台的中心。
摄像机调整模具是分正反面的,故要将蒸镀面(可清楚看到图形的一面)设置在下面。
并且,设置时要使文字“BOC”处于XY坐标系的Y负侧。
在标记间隔(输入值)中输入摄像机调整模具的X和Y方向的标记间距离(3mm)。
