KE-3010_MS参数.pdf - 第119页
MS 参数 5- 24 ＜操作 ・ 11 / 11 ＞ 设定完毕。经确认，返 回初期画面 。
MS
参数
5-23

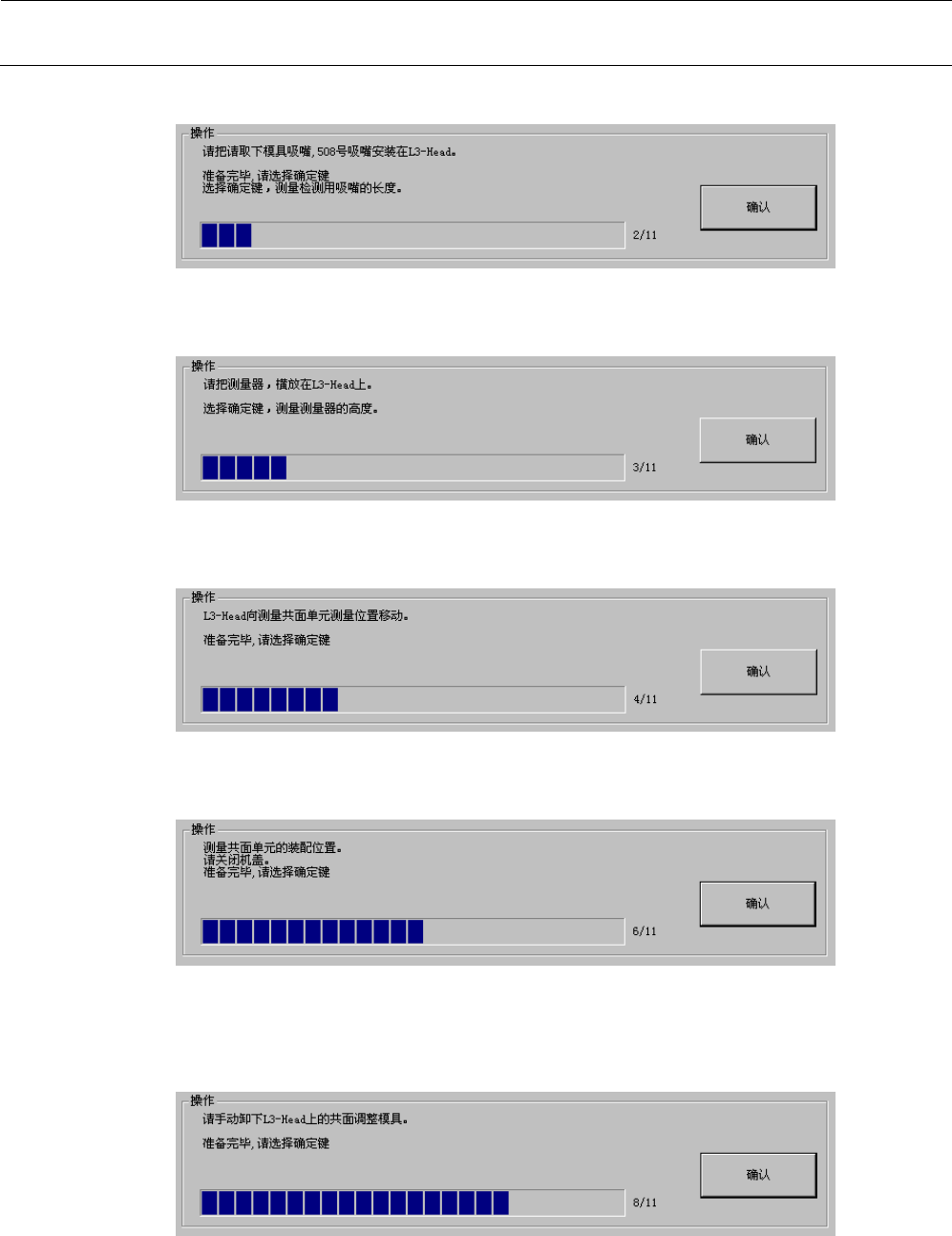

＜操作・
2/11
＞
请手动安装508号吸嘴。用确认选择，测定测定用吸嘴的长度。
＜操作・
3/11
＞
请将共面调整模具以手动安装到L3 Head上。用确认选择，测定标尺块的高度。
＜操作・
4/11
＞
选择确认后，即移动到共面测量位置。准备完毕，选择确认。
＜操作・
5/11
＞
测定共面装置组装位置。务请关闭护罩之后再进行。
准备完毕，请选择确认。
＜操作・
8/11
＞
请将共面调整模具以手动安装到L3 Head上。准备完毕，请选择确认。
MS
参数
5-24

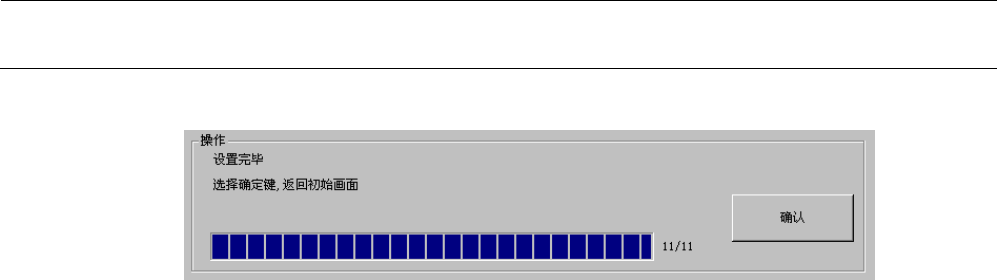

＜操作・
11/11
＞
设定完毕。经确认，返回初期画面。
MS
参数
6-1
6.
版本升级
6-1
版本升级
-
图像
进行图像固件的版本升级。
6-1-1
操作
选择“版本升级”－“版本升级-图像”后，会显示以下的对话框。
按“执行”按钮，打开用于进行版本升级的对话框。
（默认位置: D:\JUKI\DATA\Vision）选择文件（gx10vcs.dat），按“打开”按钮，读入文件，
向图像装置转送。
