直角调整
3-6-1
功能
本项目只有在JUKI公司有指示时才要进行变更。
更换Y轴原点传感器后，请根据QA表“Y轴原点传感器的位置”进行操作。
3-6-2
使用模具
刻度基板（不进行模具登录） FCS基板 (40027209)
3-6-3
操作

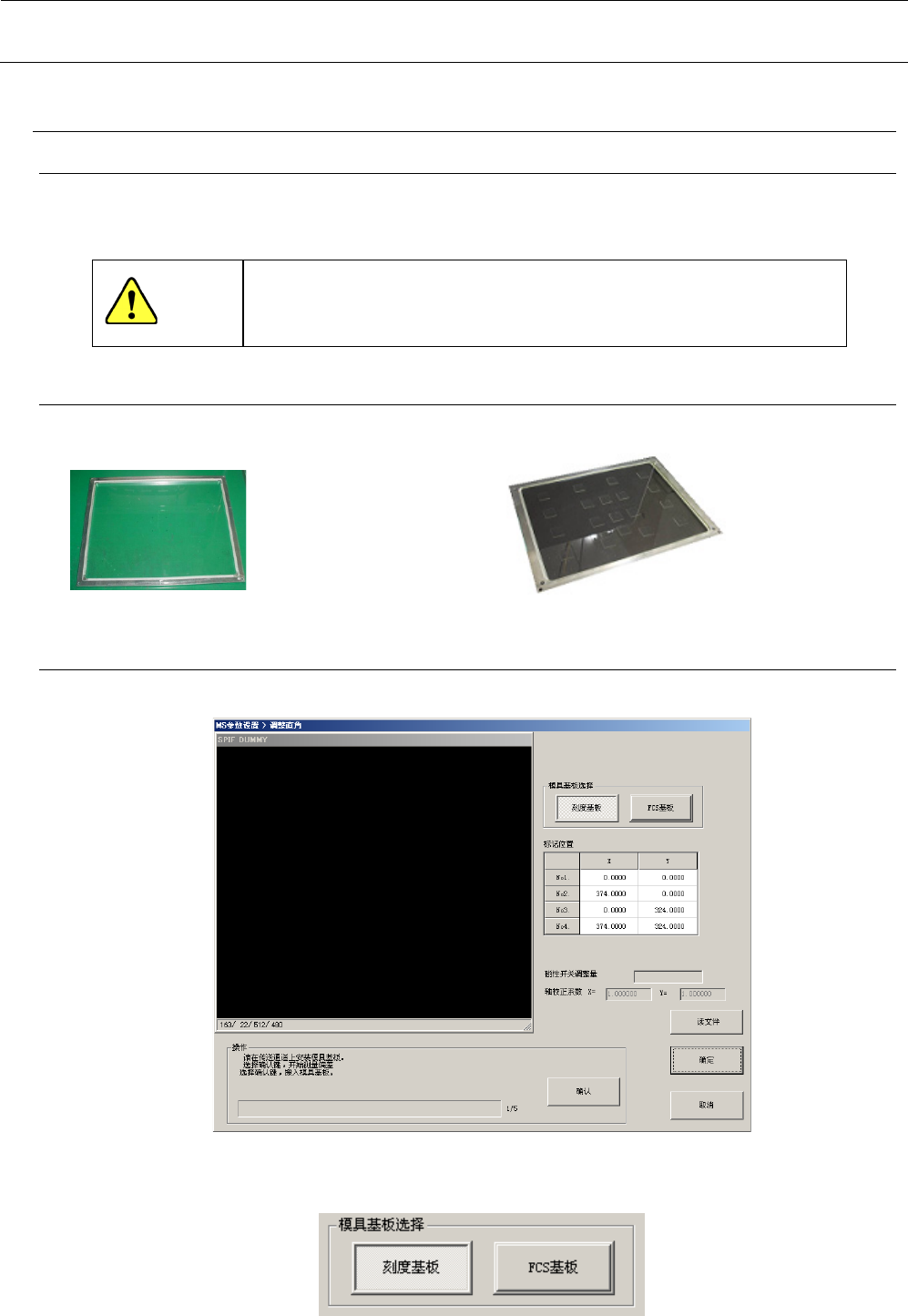

从菜单中选择“初始设置（I）”-“调整直角（G）”之后，会显示如下的对话框。
请通过“模具基板选择”选择为进行调整而使用的治具基板。
在进行本设置前请务必设置「支撑台偏移量」。
如果不取得上述偏移量，则不能传送刻度基板。
关于「支撑台偏移量」，请参照后述的「第 4 章 偏移量设置」。
注意
MS
参数
3-16

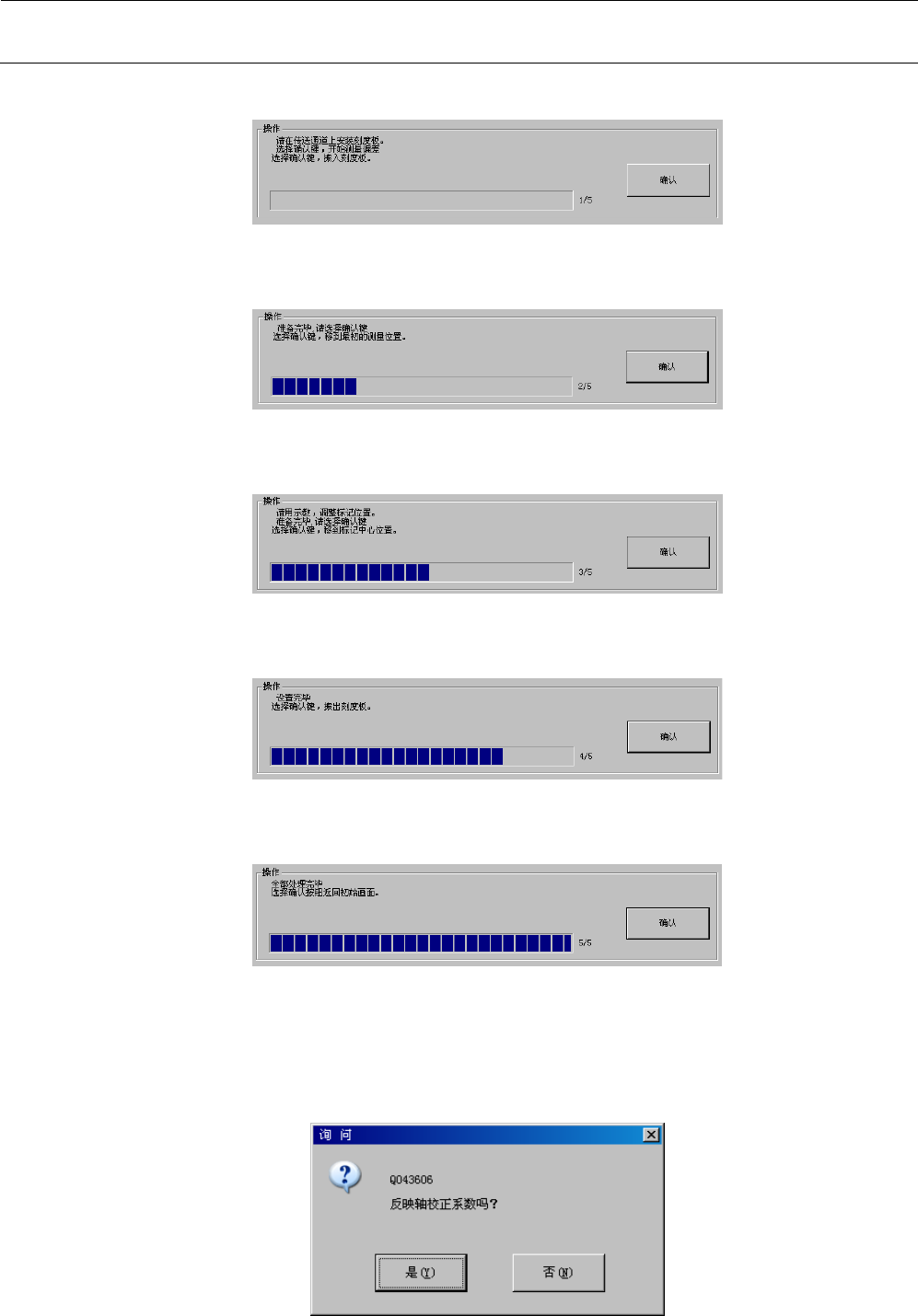

＜操作・
1/5
＞
请根据指示将刻度基板设置于传送通道上。
＜操作・
2/5
＞
请根据指示按下确认按钮。
＜操作・
3/5
＞
请根据指示对刻度基板的标记位置进行示教。
＜操作・
4/5
＞
请按下确认按钮，以使基板传出。
＜操作・
5/5
＞
按下确认按钮，即可回到初始画面。
设置结束时，按下“确定”即会显示下图所示的询问对话框。
选择“是”，则该值自动反映到轴补正系数XY中。
MS
参数
3-17
3-7
校正
X
轴弯曲
3-7-1
功能
为了将贴片位置校正到与X轴弯曲状态相对应的位置，对X轴的弯曲状态进行测量。
因需要特殊的模具，只能在工厂内设定。
3-7-2
使用模具
本项目中使用特殊模具。（不进行模具登录）
3-7-3
操作

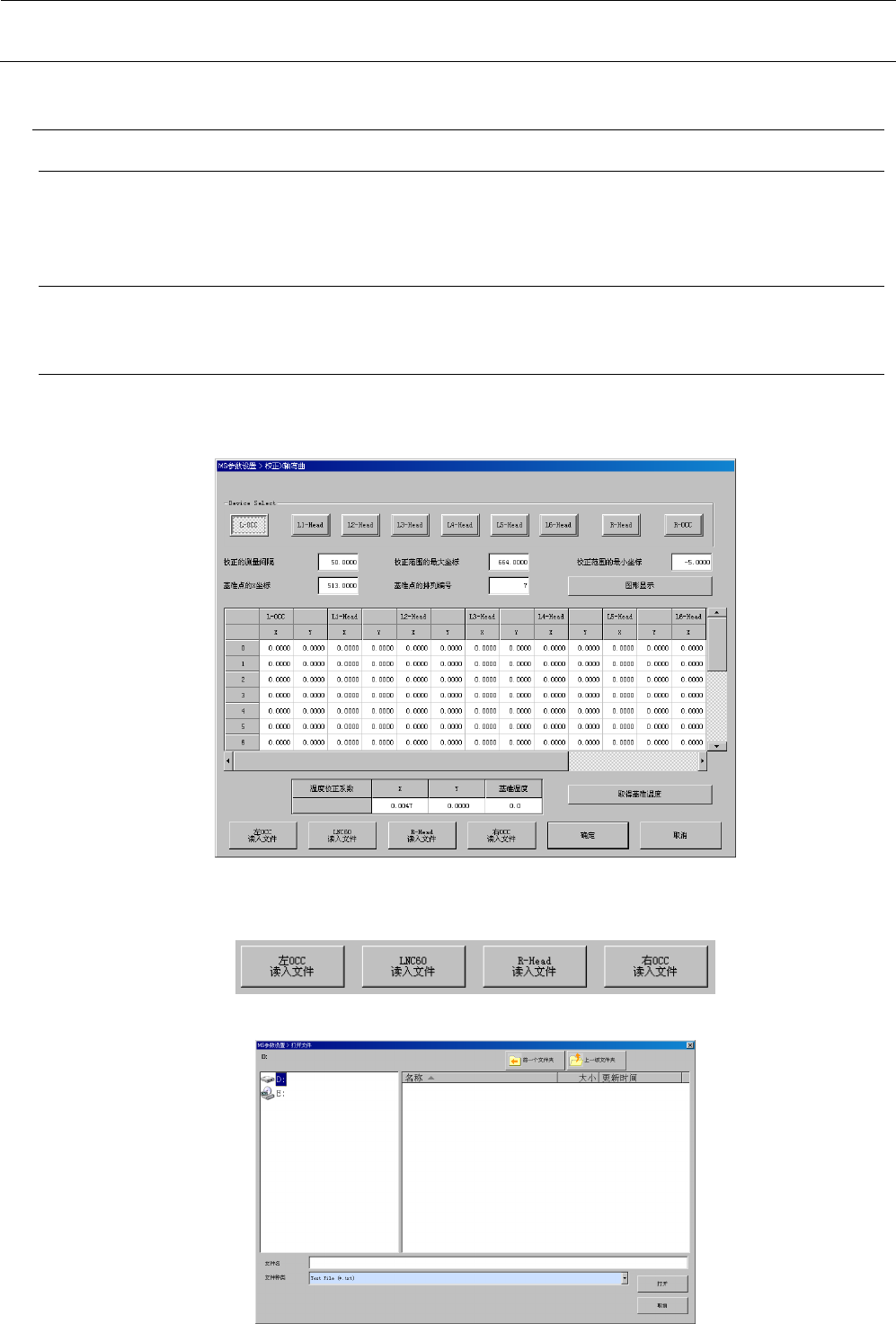

从菜单中选择“初始设置（I）”－“校正X轴弯曲（A）”，会显示如下对话框。
输入方法有手工输入和从文件读入这2种。
① 从文件读入时
如果在指定设备中存在读入文件用的文件数据，选择“读入文件”按钮。
于是显示以下的文件选择画面，选择要读入的文件，将其读入。
