MS 参数 5- 16 5-5 VCS 摄像机共通 参数 5-5- 1 功能 让 VCS 可以识别元件脚 部分，让吸嘴的中 央部分以外没有明 亮，用 VCS 把图像 数据 2 值画，进 行调整。 当由于 CCD 摄像机、 VCS 盖板玻璃、 照明装 置 LED 等老化而导致发生元件 识别故障时， 请利用 本功能。 5-5- 2 使用模具 本项目中使用以下模具 。 • 校准片 V （ E5190729000 ） • 508 吸嘴（ 400…
MS
参数
5-15

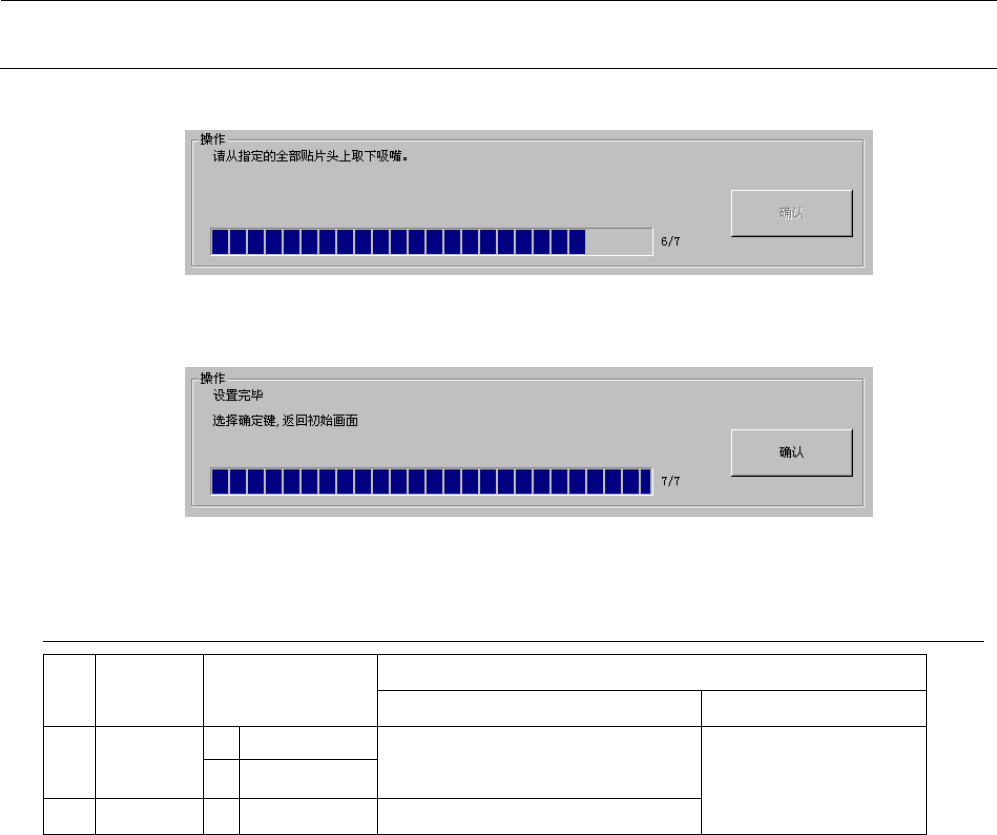

＜操作・
6/7
＞
请从所有指定的Head上卸下吸嘴。
＜操作・
7/7
＞
设定完毕。选择了确认之后，返回初期设置画面。
5-4-4 MSP
容许值
No
.
项目
MSP
容许值
MSP
值不良时
出现的问题
检测（更换）项目
1
装配位置
X ±3mm
发生图像识别异常
（在识别范围装不下被识别元件）
VCS组装位置的调整
Y ±3mm
2
装配角度
A ±0.5°
图像识别贴片精度不良
并无摄像编码器值的容许值。
MS
参数
5-16
5-5 VCS
摄像机共通参数
5-5-1
功能
让VCS可以识别元件脚部分，让吸嘴的中央部分以外没有明亮，用VCS把图像数据2值画，进
行调整。
当由于CCD摄像机、VCS盖板玻璃、照明装置LED等老化而导致发生元件识别故障时，请利用
本功能。
5-5-2
使用模具
本项目中使用以下模具。
• 校准片V（E5190729000） • 508吸嘴（40001346）
5-5-3
操作
选择了“VCS偏移量设置（Ｏ）”－“调整VCS共通参数（Ｃ）...”之后，显示出下面的调整ＶＣＳ
共通参数的画面。
MS
参数
5-17
选择设定对象VCS。
＜操作・
1/6
＞
把校准片V安装到校准片固定器上。把508号吸嘴安装到L2-Head。
准备完毕，请选择确认。选择了确认之后，把校准片移动到校准台。
＜操作・
2/6
＞
选择了确认之后，在标记上测定偏差。
＜操作・
3/6
＞
选择了确认之后，测定同轴照射照明的2值化值。
＜操作・
4/6
＞
选择了确认之后，测定透过照明的照明2值化值。
