MS
参数
8.
简易控制
................................................................................................ 8-1
8-1 MSP 选项卡 ............................................................................................................ 8-1
8-1-1 原点返回 ·································································································· 8-1
8-1-2 主电路电源 ······························································································· 8-1
8-1-3 真空台 ····································································································· 8-1
8-1-4 吸嘴上升气缸····························································································· 8-1
8-2 简易控制-MSP（OCC） ......................................................................................... 8-2
8-2-1 OCC 选择 ································································································· 8-2
8-2-2 XY 轴移动（OCC 基准） ·············································································· 8-2
8-2-3 照明图 ····································································································· 8-2
MS
参数
1-1
1.
概要
1-1
定义
所谓MS参数，是记录机器之装配状况的参数，将作为机器动作的基准。
MS参数中有6个项目：“初始设置”用于记录有没有选项和记录动作规格等；“偏移量设置”用于记
录组装时相对于设计值的误差；同样，“VCS偏移量设置”用于记录与VCS有关的误差；“调整确
认”用于对真空等的调整进行确认；“版本升级”用于更换控制基板后从新改写基板的动作软件并
进行记录；“显示”用于切换图像画面上的设置项目的显示。
“
偏移量设置
”
举例
贴片头的组装位置（以KE-3020V的左端（L1）贴片头为例）
装配位置（51.8877）=设计值（51.5）+MS参数（0.3877）
1-2
组成
MS参数的操作菜单，分为文件、初始设置、偏移量设置、VCS偏移量设置、调整确认、版本升
级、显示。
•
文件
：
MS参数的文本输出、履历阅览和复原、应用程序的结束
•
初始设置
：
主要用于安装装置时。
•
偏移量设置
：
用于机器零件的更换等场合。
• VCS
偏移量设置
：
用于VCS零件的更换等场合。
•
调整确认
：
用于取得偏移量后或更换机器零件后的确认。
•
版本升级
：
当更换了LNC60以及图像基板时，用于向各基板拷贝动作程序。
•
显示
：
显示装置和动作规格或各偏移量
MS
参数
1-2
1-3
启动、结束和数据的更新

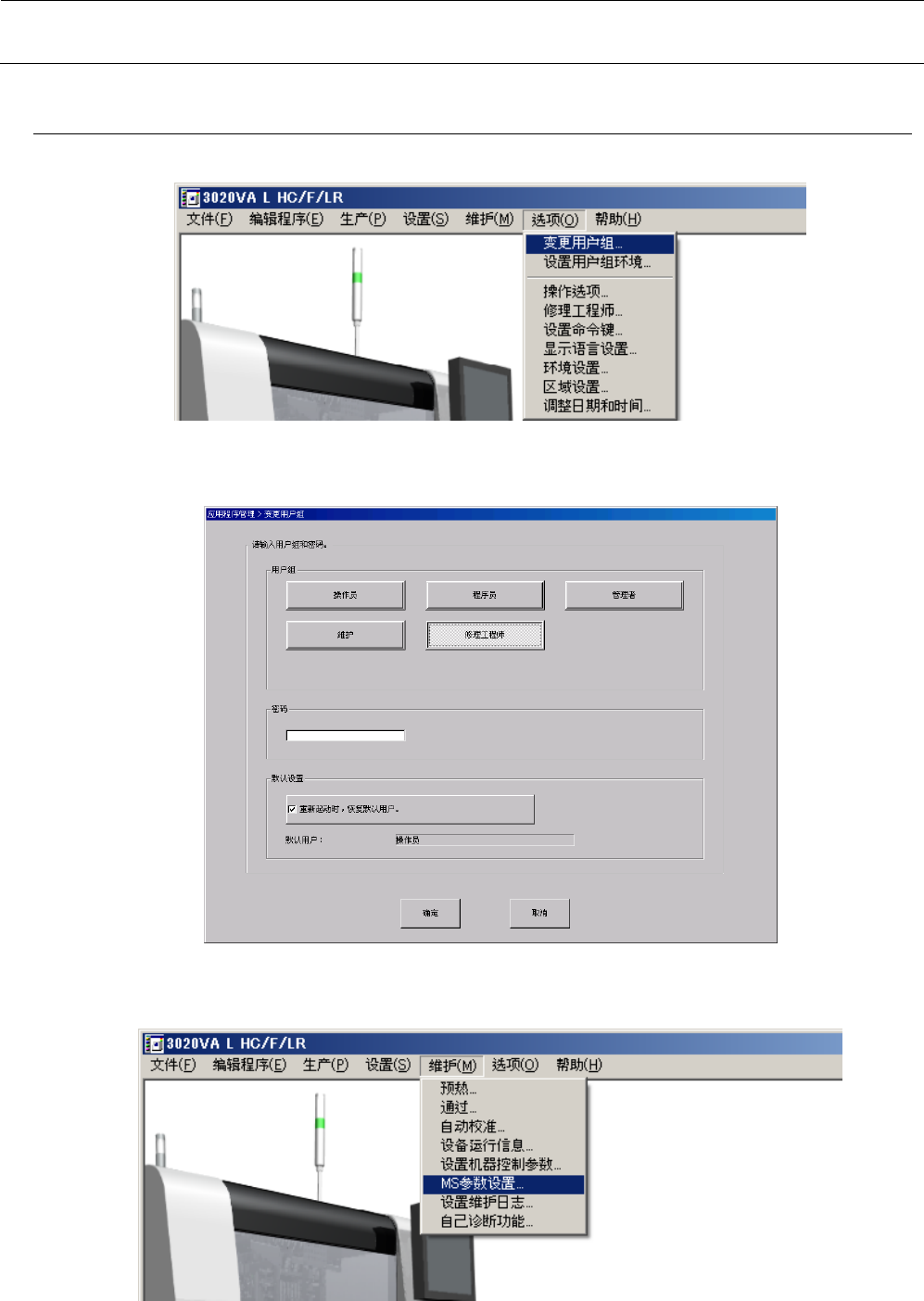

① 选择“选项”→“变更用户组”。
图
1-3-1
② 出现变更用户级别的对话框，选择“修理工程师”，输入已设置的密码。
图
1-3-2
③ 选择“维护”→“设置MS参数”。
图
1-3-3
