MS 参数 4- 39 ＜操作 ・ 13 / 15 ＞ 按下确认按钮，即对所 取得的偏移 量的范围进行检 查。 ＜操作 ・ 14 / 15 ＞ 如属于范围内， “ 操作 ” 框内显示上述的文 字说明。 ＜操作 ・ 15 / 15 -1 ＞ 如果存在超出范围的 ATC 号，则显示上述的文字 说明。 ＜操作 ・ 15 / 15 -2 ＞ 按下 “ 确认 ” 后，会显示设置结束的 对话框。如按 “ 确认 ” ， 返回初始画面。 4- 13 -…
MS
参数
4-38
＜操作・
2/15
＞
结束“ATC选择”对话框后，请将偏差boss（凸起模具）设置到“操作”框内所示的ATC位
置上，按“确认”按钮。“确认”按钮被按下后，以OCC基准移动到boss上。
＜操作・
3/15
＞
请利用示教进行调整，使boss位于画面的中央。示教完成后，按“确认”按钮，机器即进
行中心的计测，执行装配位置（X，Y）的计算。
＜操作・
4/15
＞
计测结束后，请从计测过的位置上卸下偏差boss模具，准备完毕后请按“确认”按钮。“确
认”按钮被按下后，即向下一个ATC的计测位置移动，选择几次就重复几次同样的操作。
MS
参数
4-39

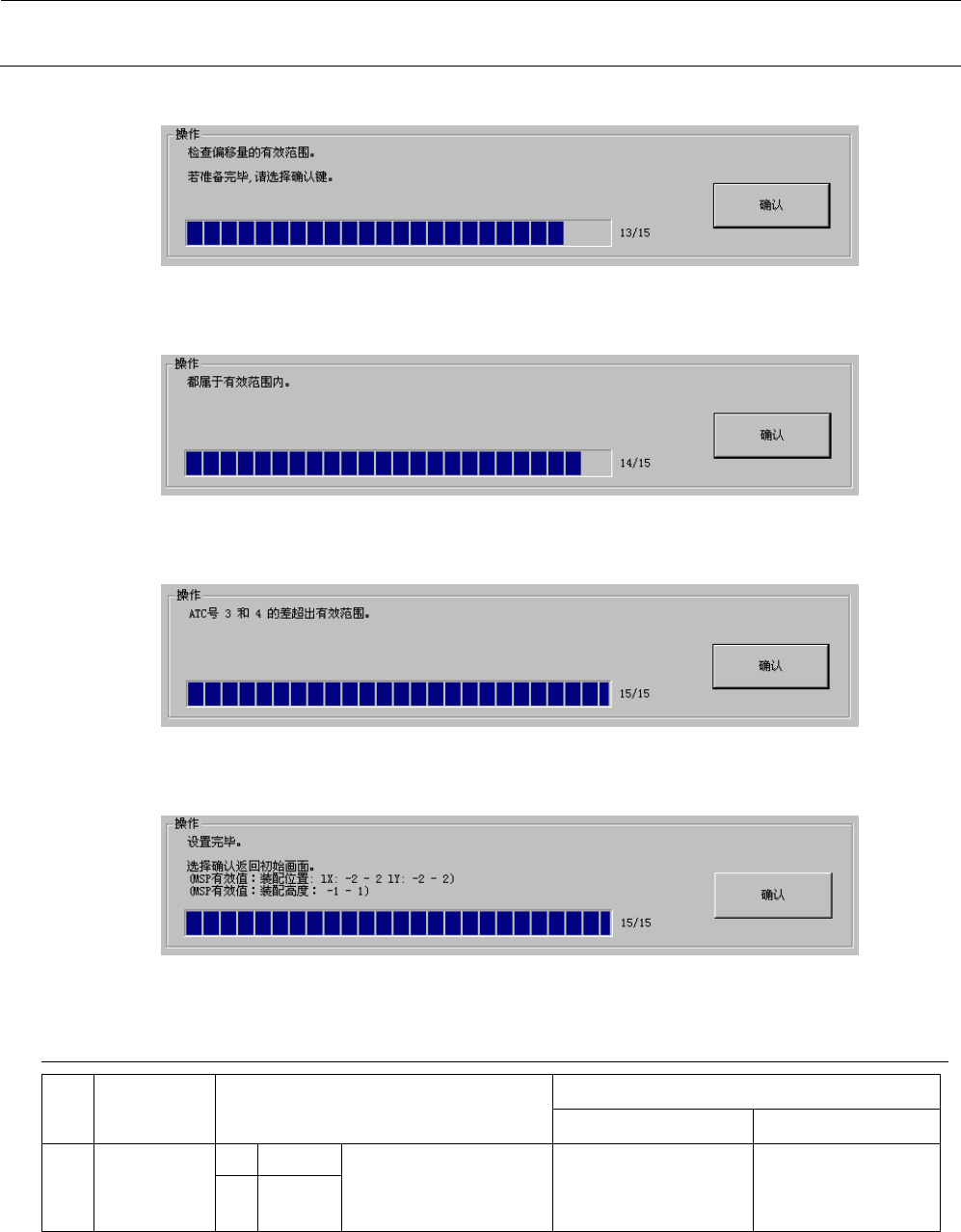

＜操作・
13/15
＞
按下确认按钮，即对所取得的偏移量的范围进行检查。
＜操作・
14/15
＞
如属于范围内，“操作”框内显示上述的文字说明。
＜操作・
15/15-1
＞
如果存在超出范围的ATC号，则显示上述的文字说明。
＜操作・
15/15-2
＞
按下“确认”后，会显示设置结束的对话框。如按“确认”，返回初始画面。
4-13-4 MSP
容许值
No.
项目
MSP
容许值
MSP
值不良时
出现的问题
检测（更换）项目
1
装配位置
X ±2mm
但在同一ATC内 ，各 自
点位上的MSP值的偏
移量为0.2mm以下。
吸嘴更换故障、
同时更换吸嘴的动
作不启动
ATC装置的装配精
度
Y ±2mm
MS
参数
4-40
4-14 AWC
偏移量
4-14-1
功能
调整以下项目，使AWC能正确动作。
No.
项目
设置的内容
1
原点偏移量 距离AWC原点设计位置的偏移量值
2
调整宽度偏移量 AWC移动时的宽度余量
4-14-2
使用模具
本项目中不使用模具。
4-14-3
操作
从菜单中选择“偏移量设置（O）”－“AWC偏移量（W）”，会显示以下对话框。
