MS 参数 3- 17 3-7 校正 X 轴弯曲 3-7- 1 功能 为了将贴片位置校正到 与 X 轴弯曲状态 相对应的位置，对 X 轴的弯曲状态进行测量。 因需要特殊的模具，只 能在工厂内 设定。 3-7- 2 使用模具 本项目中使用特殊模具 。（不进行 模具登录） 3-7- 3 操作 从菜单中选择 “ 初始设置（ I ） ” － “ 校正 X 轴弯曲（ A ） ” ，会显示如下对话框 。 输入方法有手工输入和 从文件读入 这 2 种…
MS
参数
3-16
＜操作・
1/5
＞
请根据指示将刻度基板设置于传送通道上。
＜操作・
2/5
＞
请根据指示按下确认按钮。
＜操作・
3/5
＞
请根据指示对刻度基板的标记位置进行示教。
＜操作・
4/5
＞
请按下确认按钮，以使基板传出。
＜操作・
5/5
＞
按下确认按钮，即可回到初始画面。
设置结束时，按下“确定”即会显示下图所示的询问对话框。
选择“是”，则该值自动反映到轴补正系数XY中。
MS
参数
3-17
3-7
校正
X
轴弯曲
3-7-1
功能
为了将贴片位置校正到与X轴弯曲状态相对应的位置，对X轴的弯曲状态进行测量。
因需要特殊的模具，只能在工厂内设定。
3-7-2
使用模具
本项目中使用特殊模具。（不进行模具登录）
3-7-3
操作
从菜单中选择“初始设置（I）”－“校正X轴弯曲（A）”，会显示如下对话框。
输入方法有手工输入和从文件读入这2种。
① 从文件读入时
如果在指定设备中存在读入文件用的文件数据，选择“读入文件”按钮。
于是显示以下的文件选择画面，选择要读入的文件，将其读入。
MS
参数
3-18

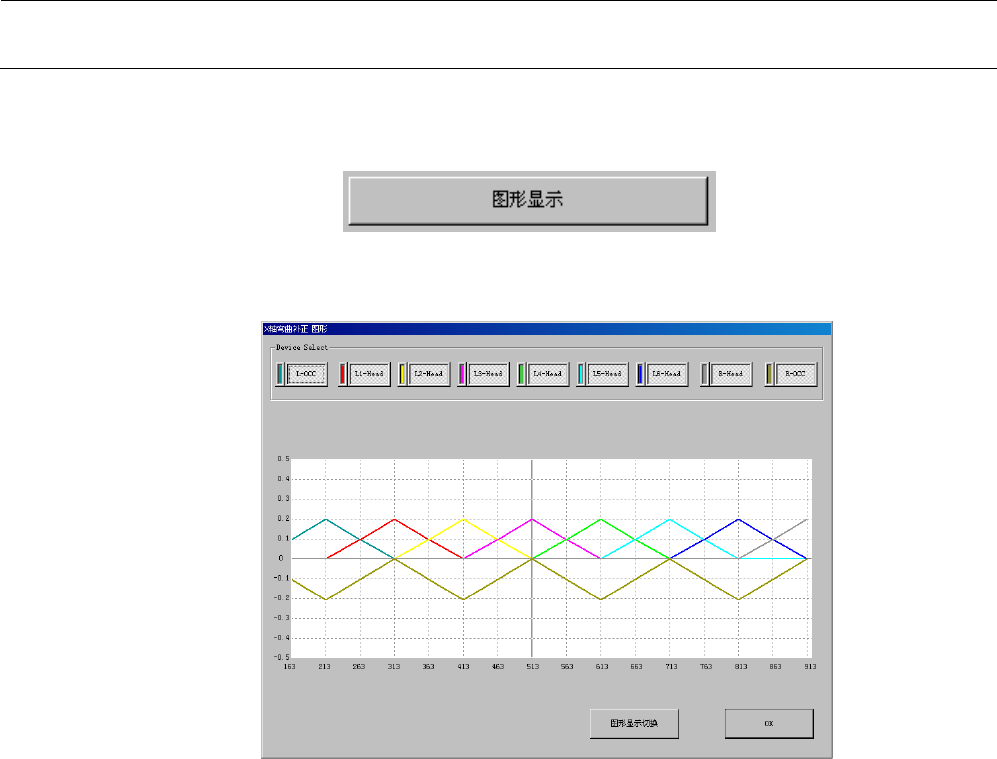

② 显示图形时
按下图形显示按钮。
于是显示以下画面。
