MS
参数
4-45
4-17
贴片综合偏移量
4-17-1
功能
贴片综合偏移量输入以下数据:用于校正因Head倾斜而导致贴片偏移的偏移量值；以及在激光
偏移量中取得的旋转中心与实际贴片中得到的轴旋转中心之差。
贴片综合偏移量，是测量规定生产程序中贴片的元件（或模具），由此算出偏移量进行设置。
4-17-1-1 概述
贴片综合偏移量，是在取得MS参数后，以3维测量器等测量贴片精度，根据测量结果计算出贴
片偏移量并确定校正量。
No.
项目
设置的内容
1
X，Y，A 贴片元件的总括偏移量值
XA，YA 角度成分偏移量值
CA
吸嘴旋转中心的校正值

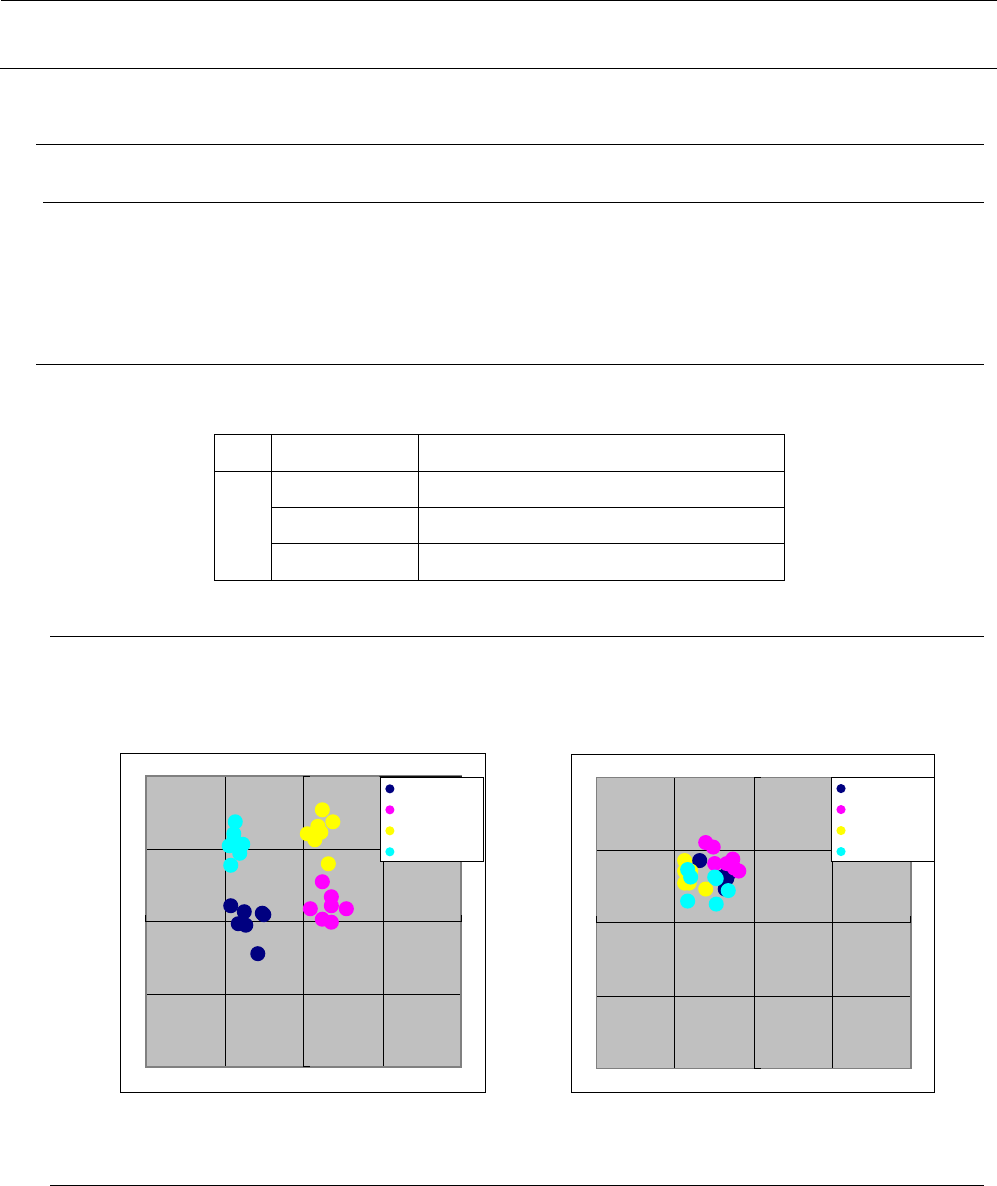

(1) XA，YA，CA
如下图所示，在相同的贴片角度时，XA，YA，CA是集中的，但在每个贴片角度分离的情况下
是有效的偏移量值。
对平均偏移无效。如在图1所示的情况下输入偏移量值，则被校正为如图2所示。
図1
-0.08
-0.04
0.00
0.04
0.08
-0.08 -0.04 0.00 0.04 0.08
X （ｍｍ）
Y （ｍｍ）
搭載角度 0°
搭載角度 90°
搭載角度 180°
搭載角度 270°
図2
-0.08
-0.04
0.00
0.04
0.08
-0.08 -0.04 0.00 0.04 0.08
Ｘ （ｍｍ）
Y （ｍｍ）
搭載角度 0°
搭載角度 90°
搭載角度 180°
搭載角度 270°
图
1
输入偏移量之前
图
2
输入偏移量之后
(2) 栏目中的 XA，YA，CA 的求法
① 从前台车供给角度0°和后台车供给角度0°开始，以贴片角度0、90、180、270°进行贴片，
求出各自的贴片角度中X、Y之贴片偏移的平均值。
② 在每个贴片角度离散的情况下，以供给角度0°从前后两台车吸取贴片，掌握如何偏移的倾
向。
③
如果从前侧台车和从后侧台车的偏移是
逆向
偏移，CA有效。因此，只将CA值作为偏移量值
输入。
④
如果从前侧台车和从后侧台车的偏移是
同向
偏移，则XA、YA有效。因此，只将XA、YA值
作为偏移量值输入。
贴片角度
贴片角度
贴片角度
贴片角度
贴片角度
贴片角度
贴片角度
贴片角度
MS
参数
4-46

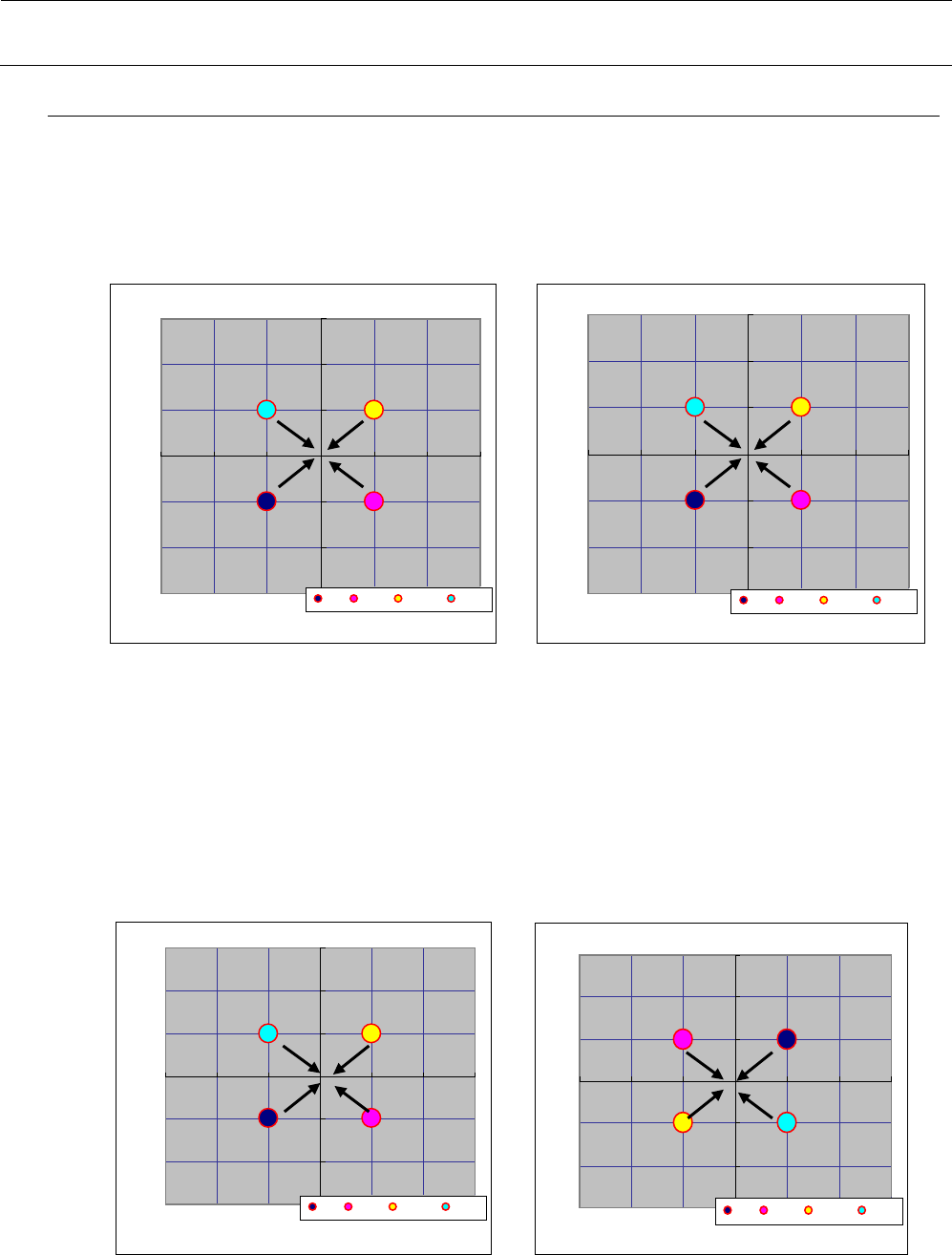

(3) XA，YA，CA 的输入示例
对偏移量值，输入从贴片角度0°观察到的180°的偏移量。
1
）
XA
、
YA
当各贴片角度（0°、90°、180°、270°）的贴片位置是前台车供给角度0°、后台车供给角度
0°、贴片状态如下图所示（F-0和R-0同向偏移）时
图
3
从前台车
0°
吸取时的贴片结果
图
4
从后台车
0°
吸取时的贴片结果
如以F-0的贴片角度0°为基准，由于贴片角度180°向X方向偏移+20μm，向Y方向偏移
+20μm，故 对 LNC60 Head来说，给现有的XA加上−0.010（mm），YA加上−0.010（mm）。
2
）
CA
当各贴片角度（0°、90°、180°、270°）的贴片位置是前台车供给角度0°、后台车供给角度
0°、贴片状态如下图所示（F-0和R-0逆向偏移）时
图
5
从前台车
0°
吸取时的贴片结果
图
6
从后台车
0°
吸取时的贴片结果
如以F-0的贴片角度0°为基准，由于贴片角度180°向X方向偏移+20μm，向Y方向偏移
+20μm，故对LNC60Head来说，给现有的CA加上−0.010（mm）。
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
Ｘ （μｍ）
Ｙ （μｍ）
0 90 180 270
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
Ｘ （μｍ）
Ｙ （μｍ）
0 90 180 270
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
Ｘ （ μｍ ）
Ｙ （ μｍ ）
0 90 180 270
-30
-20
-10
0
10
20
30
-30 -20 -10 0 10 20 30
Ｘ （μｍ）
Ｙ （μｍ）
0 90 180 270
MS
参数
4-47
4-17-2
使用模具
本项目中不使用模具。
4-17-3
操作
本设置是在偏移量已算出的状态下进行。

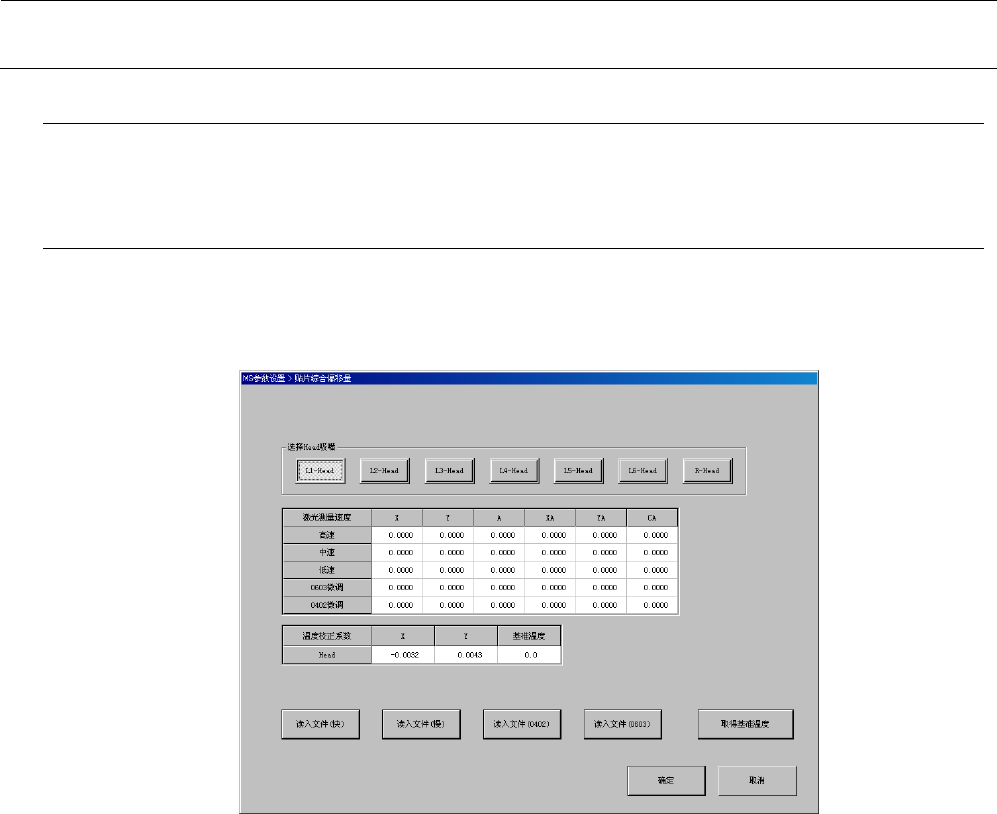

选择“偏移量设置（O）”－“贴片综合偏移量（G）”，会显示右面所示的设置贴片综合偏移量的
对话框。
针对已经算出的偏移量，在与各激光计测速度对应的单元格中输入校正值。
并且，基准温度要设置为取得贴片综合偏移量时的贴片机之当前温度。
手动输入参数后，点击“取得基准温度”按钮。生产时，计算贴片机温度与基准温度的差分，
给XY加上补偿。
