MS
参数
5-11

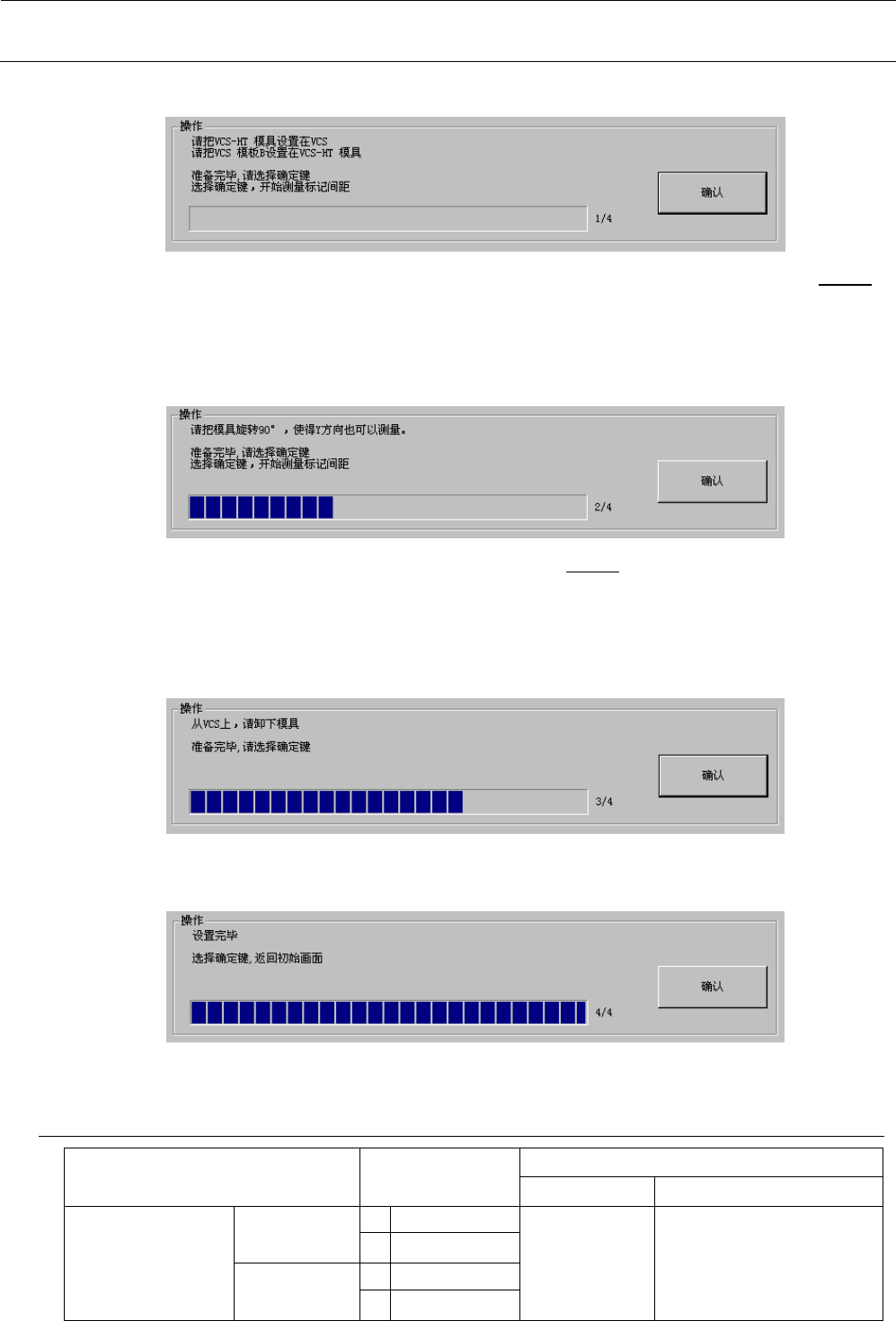

＜操作・
1/4
＞
在VCS上安装VCS模具，把ＶCS模具板安装到ＶＣＳ模具上面设置成可以测定X方向。
请输入模具的X和Y方向的标记间距。标记的间距记载在模具的背面。准备完毕，请选
择确认。选择了确认之后，用VCS测定X方向的标记间距。测定完毕，X方向的标记间
距被显示出来，用输入值和测定结果计算出新的X方向缩放比例。
＜操作・
2/4
＞
把VCS模具板旋转90°，进行设置，以便可以测定Y方向的测定。
准备完毕，选择确认。选择了确认之后，用VCS测定Y方向的标记间隙。
测定完毕，显示出Y方向的标记间距测定结果显示出来，用输入值和测定结果来二计算
新的Y方向缩放比例。
＜操作・
3/4
＞
从VCS卸下VCS模具。准备完毕，请进行确认。
＜操作・
4/4
＞
设定完毕。选择了确认之后，返回到初期设置画面。
5-3-4 MSP
容许值
项目
MSP
容许值
MSP值不良时
出现的问题
检查（更换）项目
VCS摄像机缩放 标准VCS
（□50mm）
X
0.05±0.01
图像识别、
贴片精度不良
输入模具的伤痕、脏污等。
VCS镜头的伤痕、脏污等
Y
0.05±0.01
选购品VCS
（
□24mm
）
X
0.026±0.002
Y
0.026±0.002
MS
参数
5-12
5-4 VCS
摄像机偏差
5-4-1
功能
取得VCS摄像机的坐标值以及装配角度（对X、Y轴的倾斜）、摄像编码器值。
5-4-2
使用模具
• 校准片V（E5190729000） • 508吸嘴（40001346）
5-4-3
操作
选择了“VCS偏移量设置（Ｏ）”－“调整VCS摄像机偏差（O）...”之后，显示出下面的ＶＣＳ摄
像机偏差设定画面。
选择设定对象VCS。
所有选择的Head将连续进行测量。请对要测量的Head全部进行勾选。
MS
参数
5-13

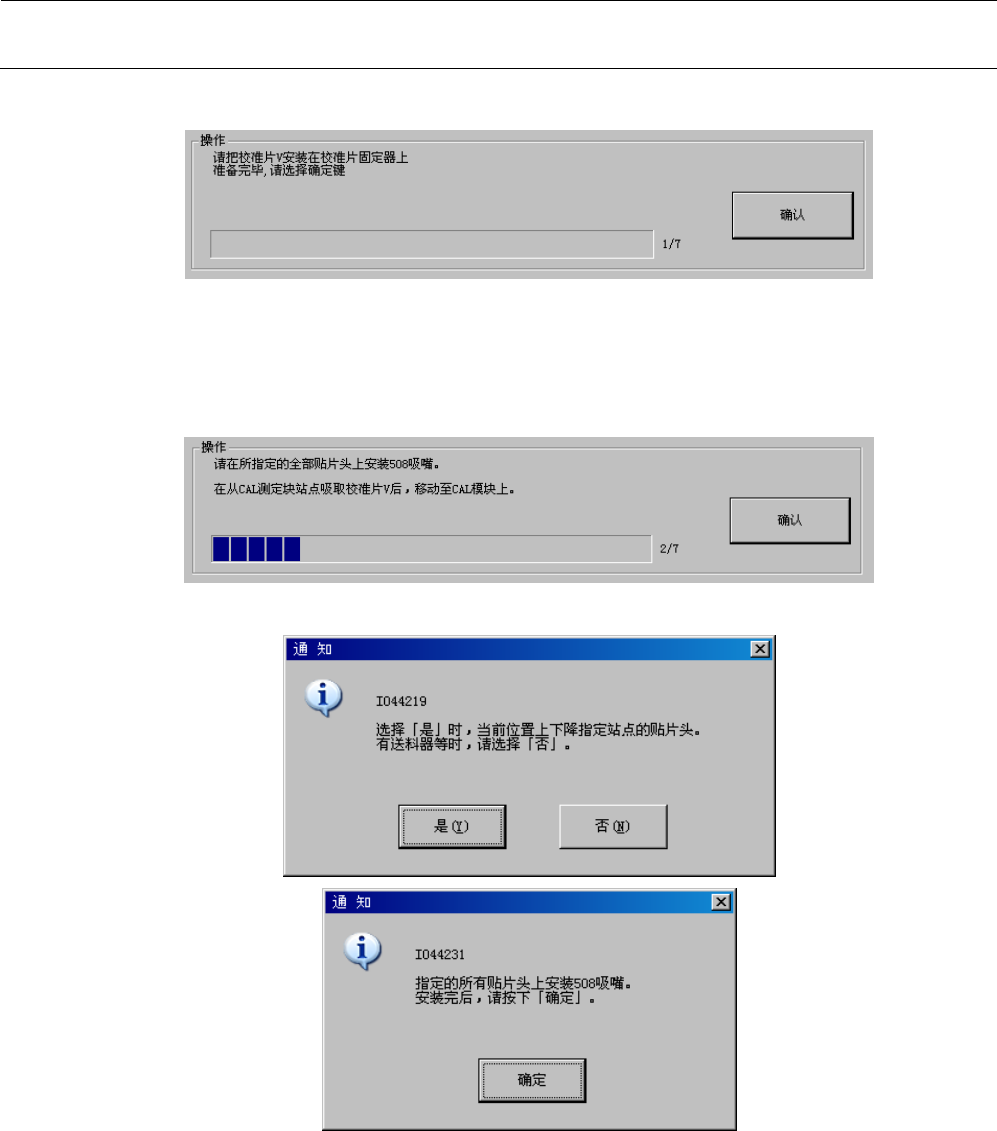

＜操作・
1/7
＞
请将校准片V装在校准片固定器上。完成准备后，请选择确认。选择确认后，会出现指
示，要求将508号吸嘴安装在所有已选择的Head上。
＜操作・
2/7
＞
将508号吸嘴安装在所有已选择的Head上。
点击“确定”，吸取校准片后，移动到校准台上。
