MS
参数
5-16

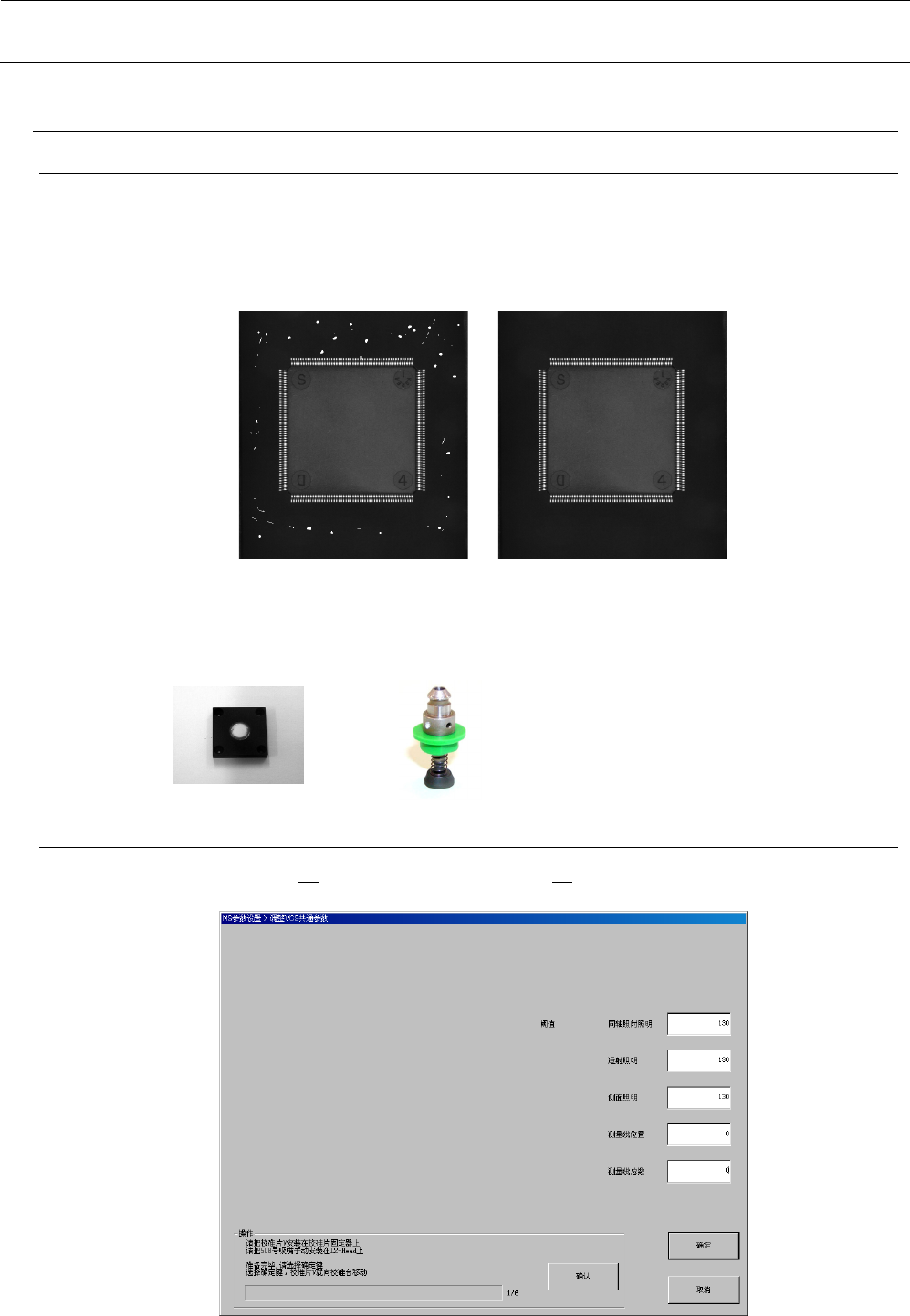

5-5 VCS
摄像机共通参数
5-5-1
功能
让VCS可以识别元件脚部分，让吸嘴的中央部分以外没有明亮，用VCS把图像数据2值画，进
行调整。
当由于CCD摄像机、VCS盖板玻璃、照明装置LED等老化而导致发生元件识别故障时，请利用
本功能。
5-5-2
使用模具
本项目中使用以下模具。
• 校准片V（E5190729000） • 508吸嘴（40001346）
5-5-3
操作
选择了“VCS偏移量设置（Ｏ）”－“调整VCS共通参数（Ｃ）...”之后，显示出下面的调整ＶＣＳ
共通参数的画面。
MS
参数
5-17

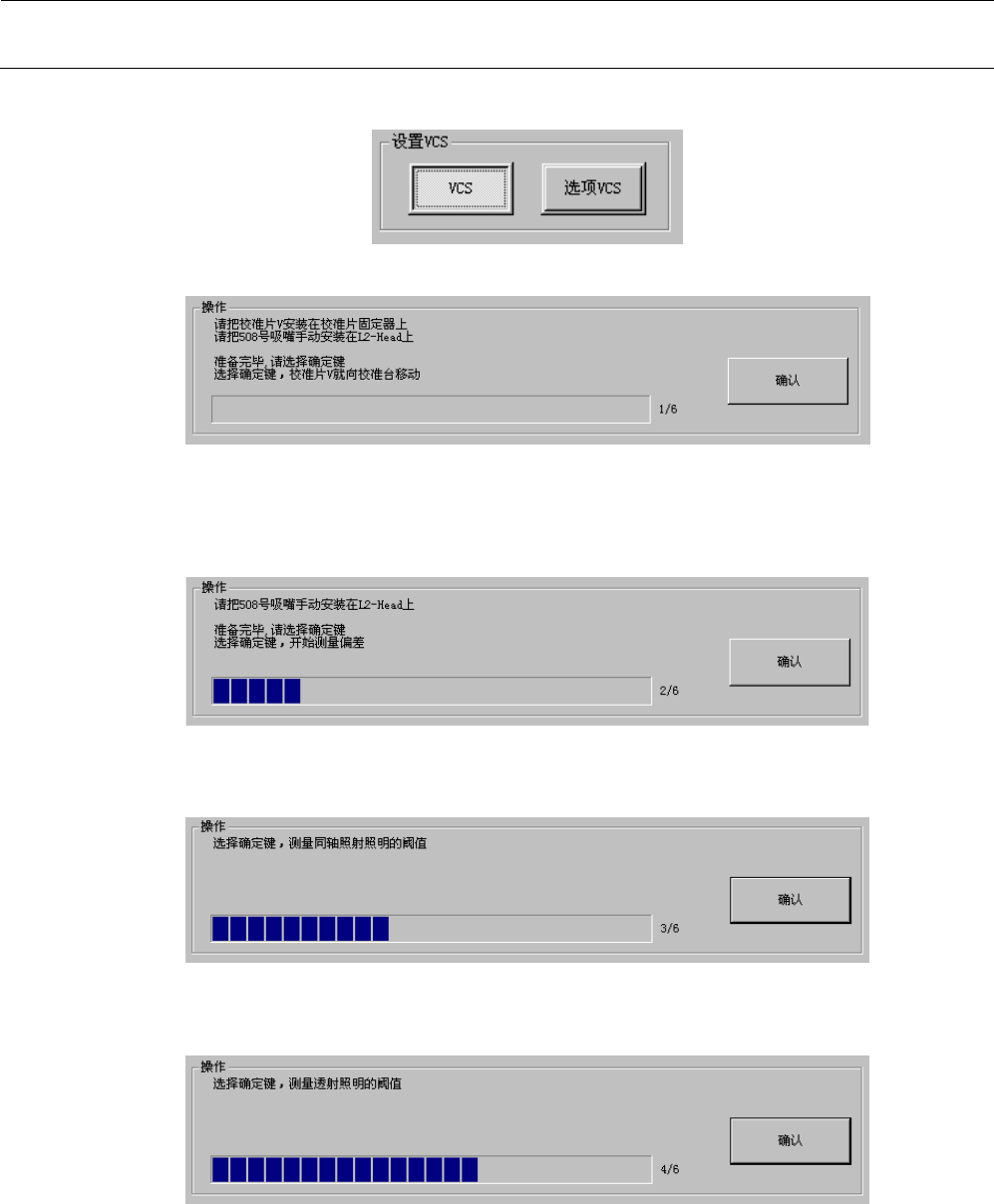

选择设定对象VCS。
＜操作・
1/6
＞
把校准片V安装到校准片固定器上。把508号吸嘴安装到L2-Head。
准备完毕，请选择确认。选择了确认之后，把校准片移动到校准台。
＜操作・
2/6
＞
选择了确认之后，在标记上测定偏差。
＜操作・
3/6
＞
选择了确认之后，测定同轴照射照明的2值化值。
＜操作・
4/6
＞
选择了确认之后，测定透过照明的照明2值化值。
MS
参数
5-18

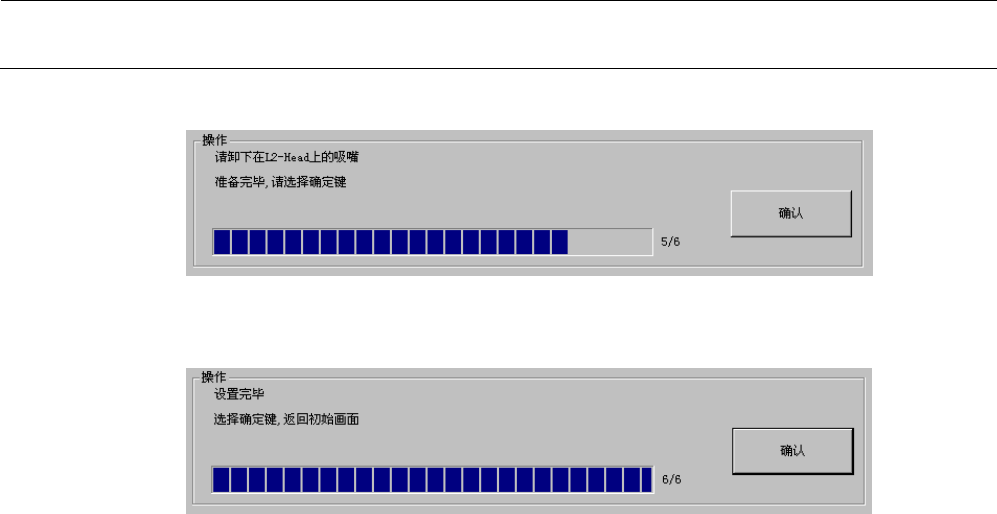

＜操作・
5/6
＞
从L2-Head卸下吸嘴。准备完毕，请选择确认。
＜操作・
6/6
＞
设定完毕。选择了确认之后，返回初期设定画面
。
