MS
参数
4-26
4-10 Head
偏移量
4-10-1
功能
测量各Head的装配角度以及通过OCC算出的装配位置。
对话框结束时，在实行设备切换时检查有无吸嘴，如果还装着吸嘴，将显示信息要求拆下吸嘴。
4-10-2
使用模具

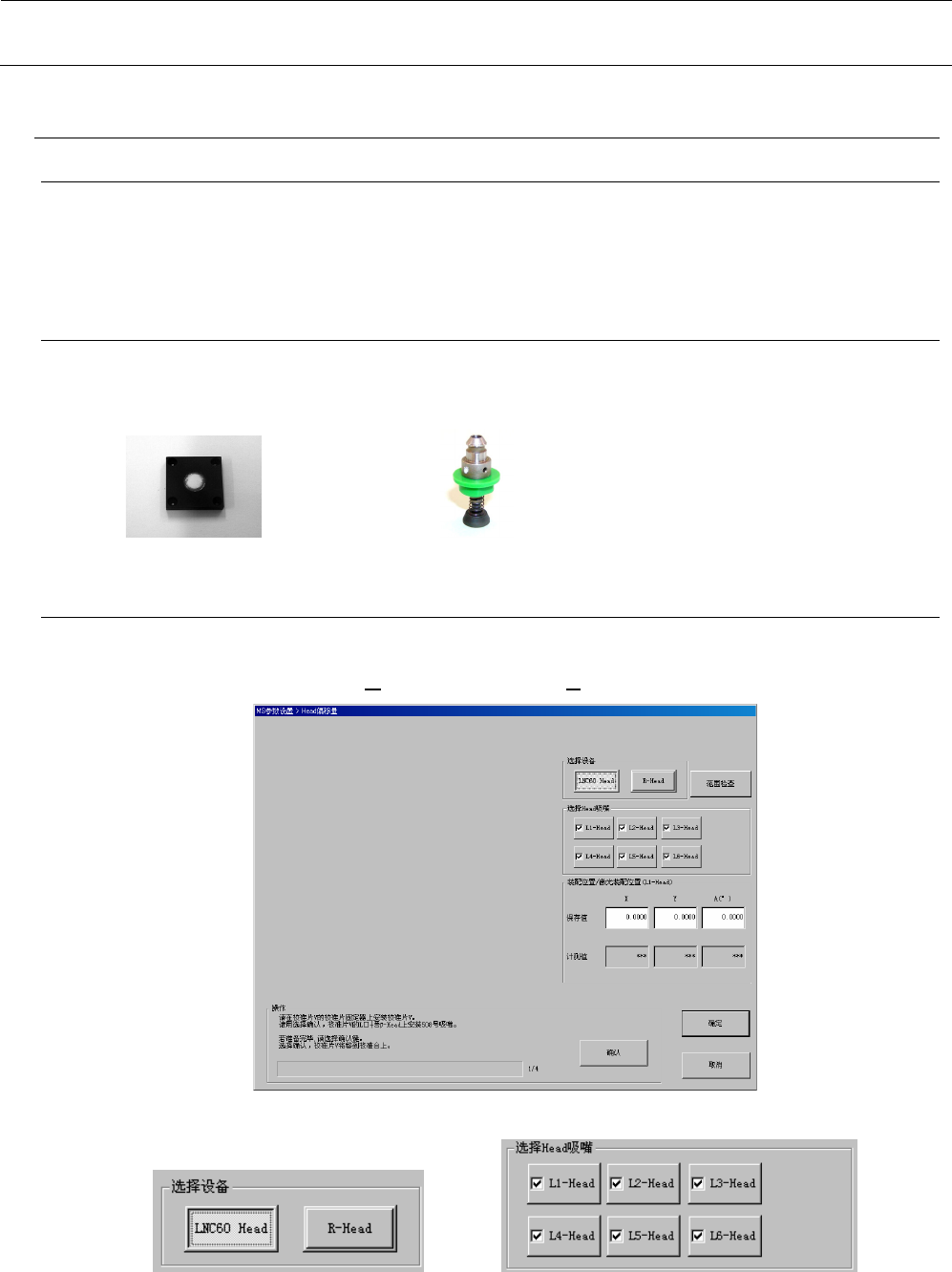

本项目中使用以下模具。
• 校准片V（E5190729000） • 508吸嘴（40001346）
4-10-3
操作
(1) LNC60
从菜单中选择“偏移量设置（O）”－“Head偏移量（E）”，会显示以下的Head偏移量对话框。
请从“选择设备”项目和“选择Head吸嘴”项目中，确定要调整的Head吸嘴。
MS
参数
4-27
＜操作・
1/4
＞
要调整的Head吸嘴选择好以后，请将校准片设置在校准片固定器上。
并且，在被设定的Head上安装508号吸嘴，准备完毕后点击“确认”。
选择“确认”后，由指定Head号低的Head将校准片从校准片固定器移动到校准台。
•
计测内容
① 使Head角度为0度。
② 启动校准台的真空，吸取校准片。
③ 利用OCC识别校准片的位置，算出中心位置和斜度。
此时，若不能识别校准片的2个孔即作为出错。出错时，确认校准片的位置。
④ 計算第③步中所测定的2点的中心位置，移动Head使设定Head的中心与该位置一致，吸取校
准片。此时，計算第1标记和第2标记之连線与X軸所构成的角度。
⑤ 旋转校准片，使第④步中所計算的角度变为90度。（校准片的边与X軸平行）
⑥ 将校准片用激光定心。定心后，校准片的边与激光传感器平行。从第⑤步的状態（校准片的
边与X軸平行）到定心后的状態之角度就是激光传感器的装配角度。
⑦ 算出元件的中心位置与吸嘴旋转中心位置的偏离，以此作为Y方向的偏移量値。接着将校准片
旋转90度，算出X方向的偏移量値。
⑧ 为了确认贴片位置，利用OCC识别校准片的位置。
⑨ 将校准片归还到校准台。
⑩ 以90度为单位旋转Head，直至270度，对各个角度重复实行①～⑨的动作。
⑪ 为了消除外形尺寸误差，将初始状態的校准片旋转90°、180°、270°，在各个角度的状態下4
次重复实行第⑩步。
⑫ 被指定的Head全部完成后，结束测量。
测量结束后，会显示以下的对话框信息。
没有Head下送料器时，如选择“是”，所有Head会当场下降到吸嘴拆卸位置高度，故请进行
吸嘴的拆卸。
MS
参数
4-28
＜操作・
4/4
＞
设置结束了。选择“确认”，返回初始画面。
如校准片固定器存在倾斜，有时会不能吸取校准片。
这种情况下，请调整校准片固定器，或先铺垫缓冲性好的东西再放校准片。
(2) KE-3020V：CDS Head
为了取得R Head的Head偏移量，请确认已取得以下偏移量。
① 已用L2 Head取得Head偏移量
② 已用L2Head,RHead取得VCS相机偏移量
请在“选择设备”中选择“R-Head”。
＜操作・
1/5
＞
请将校准片装在校准片固定器上。将508号吸嘴安装到R Head上，完成准备后请选择
确认。选择确认后，以R Head将校准片从校准片固定器移动到校准台。
＜操作・
2/5
＞
准备完成后请按下“确认”。从校准台吸取校准片V后R Head移动到VCS上。
