MS 参数 4- 58 4-22 测力器偏 移量 4- 22 - 1 功能 设定测力器装配位置、 装配高度。 4- 22 - 2 使用模具 • 模具吸嘴 （ E 2101998000 ） 4- 22 - 3 操作 选择 “ 偏移量设置（ O ） ” － “ 测力器偏移 量（ L ） ... ” ，会显示以下的测力 器偏差设定 的对话框。
MS
参数
4-57
4-21
测力器参数
4-21-1
功能
设定测力器的电压敏感度和容量。
4-21-2
使用模具
本设定不使用模具。
4-21-3
操作
选择“偏移量设置（O）”－“测力器参数（P）...”，会显示以下的测力器参数设置的对话框。
直接从键盘输入数值。设置项目如下表。
No.
项目
设置的内容
1
电压灵敏度（mV/V） 各测力器固有的电压敏感度
2
容量（g） 测力器的容量类别
3
选择端口编号 选择COM端口编号
注） 以“确定”按钮关闭对话框时，即写入测力传感器的电压灵敏度和容量。
因此会显示以下的信息。请保存后再结束。（如不保存，会发生不匹配。）
MS
参数
4-58
4-22
测力器偏移量
4-22-1
功能
设定测力器装配位置、装配高度。
4-22-2
使用模具
• 模具吸嘴（E2101998000）
4-22-3
操作
选择“偏移量设置（O）”－“测力器偏移量（L）... ”，会显示以下的测力器偏差设定的对话框。
MS
参数
4-59

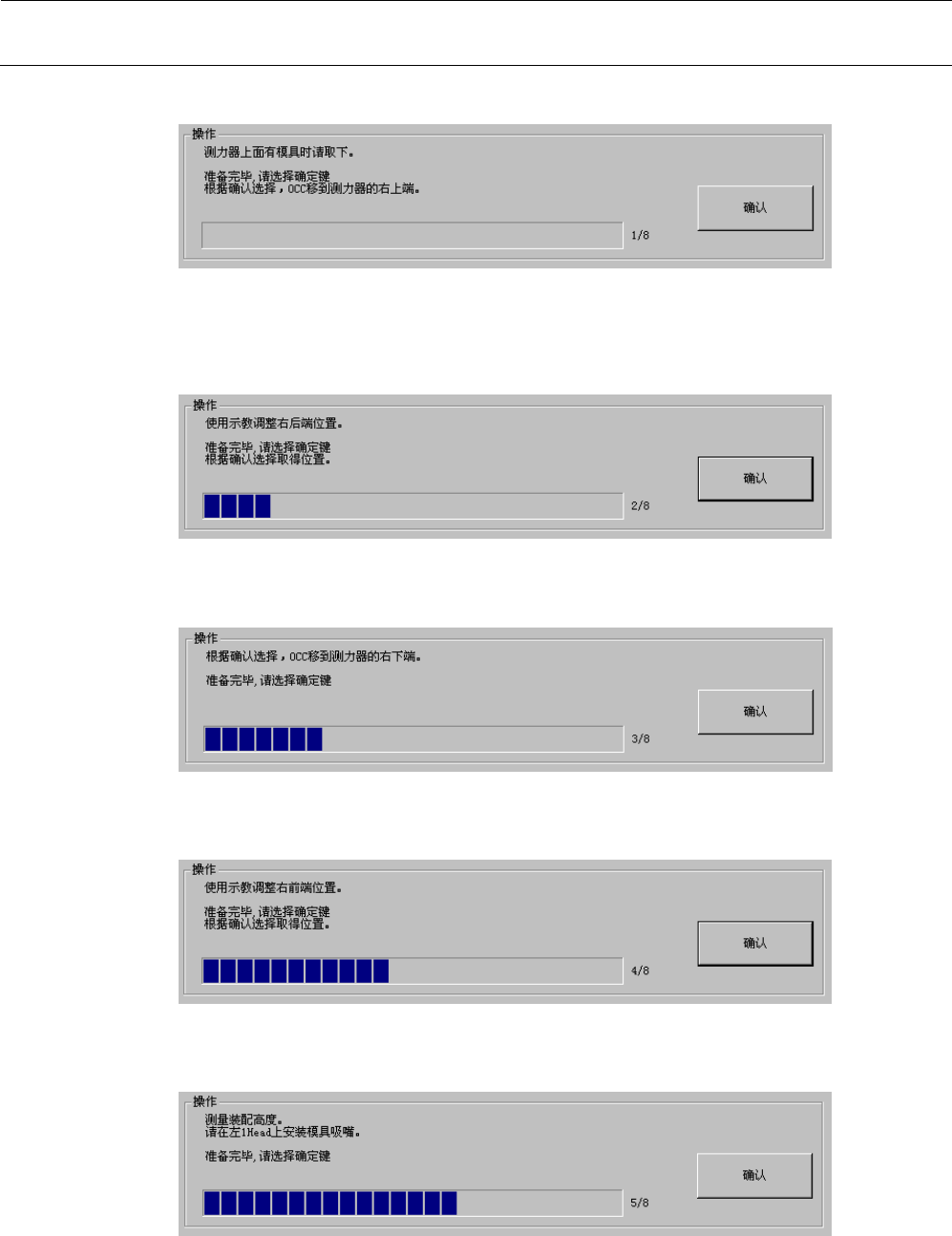

＜操作・
1/
／
8
＞
当测力器上有模具时，请取下。准备完成后，请选择确认。
如按“确认”，左OCC移动到测力传感器的右上端。
＜操作・
2/8
＞
请利用示教求得测力器上的线的右后端位置坐标，按“确定”。
＜操作・
3/8
＞
如按“确认”，OCC移动到测力传感器的右下端。
＜操作・
4/8
＞
请利用示教求得测力器上的线的右前端位置坐标，按“确定”。
＜操作・
5/8
＞
请在左1 Head处安装模具吸嘴。准备完成后，请选择确认。
※ 如果电压敏感度没有被设定的话将会出现错误。
