MS
参数
4-47
4-17-2
使用模具
本项目中不使用模具。
4-17-3
操作
本设置是在偏移量已算出的状态下进行。
选择“偏移量设置（O）”－“贴片综合偏移量（G）”，会显示右面所示的设置贴片综合偏移量的
对话框。
针对已经算出的偏移量，在与各激光计测速度对应的单元格中输入校正值。
并且，基准温度要设置为取得贴片综合偏移量时的贴片机之当前温度。
手动输入参数后，点击“取得基准温度”按钮。生产时，计算贴片机温度与基准温度的差分，
给XY加上补偿。
MS
参数
4-48
4-18 CVS
偏移量
4-18-1
功能
取得CVS的计测位置和装配高度。
4-18-2
使用模具
本项目中不使用模具。
4-18-3
操作

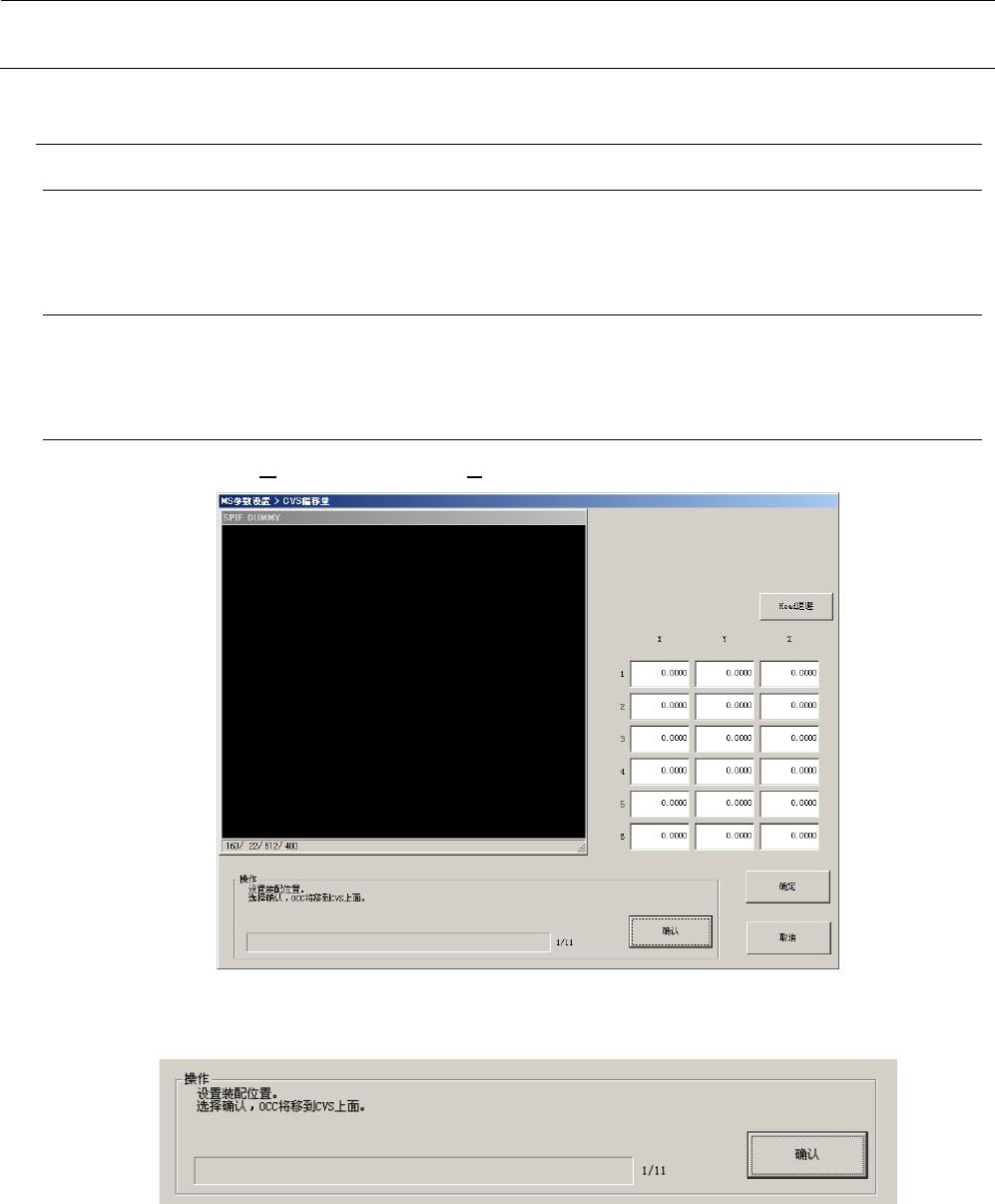

选择“偏移量设置（O）”－“CVS偏移量（S）...”，会显示如下所示的设置CVS偏移量的对话框。
＜操作・
1/11
＞
请按下“操作”框内的“确认”按钮。“确认”按钮被按下后，以OCC基准移动到CVS上。
MS
参数
4-49

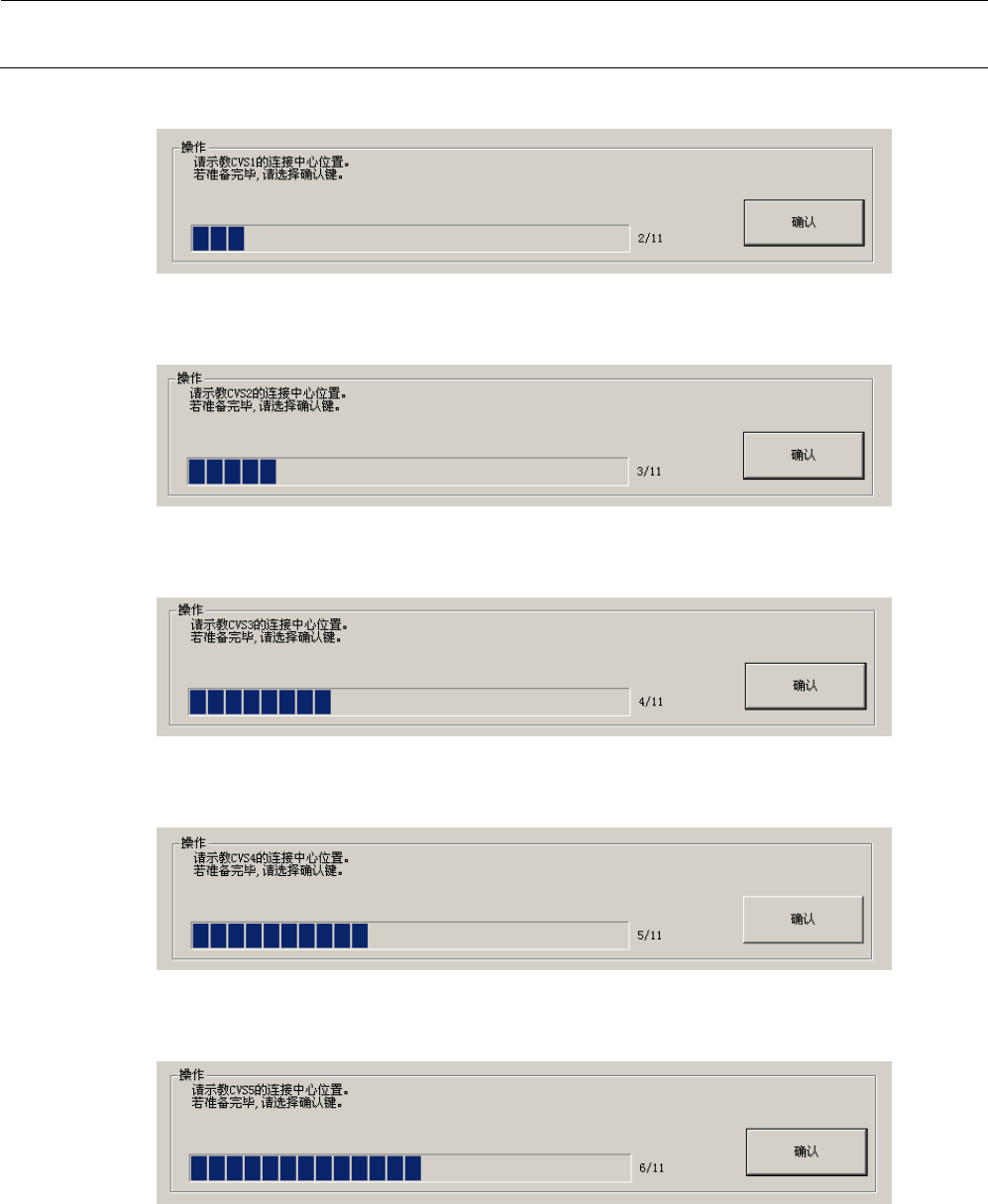

＜操作・
2/11
＞
示教CVS1的两触点的中心，按下“确认”按钮后，即取得装配位置。
＜操作・
3/11
＞
示教CVS2的两触点的中心，按下“确认”按钮后，即取得装配位置。
＜操作・
4/11
＞
示教CVS3的两触点的中心，按下“确认”按钮后，即取得装配位置。
＜操作・
5/11
＞
示教CVS4的两触点的中心，按下“确认”按钮后，即取得装配位置。
＜操作・
6/11
＞
示教CVS5的两触点的中心，按下“确认”按钮后，即取得装配位置。
