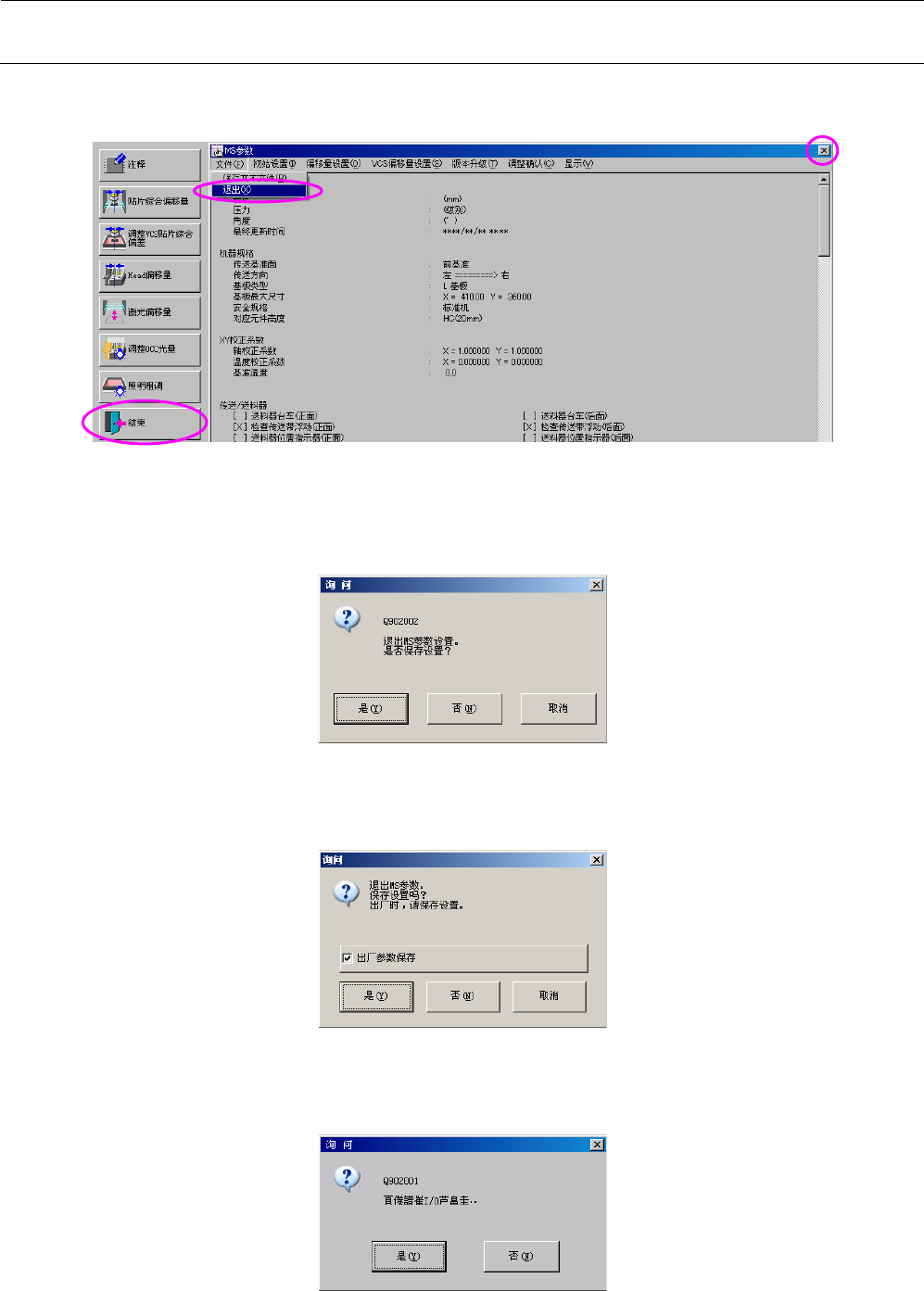

⑥ 要结束MS参数时，请选择初始画面右上方的“×”、指令按钮中的“结束”、主菜单的“文件”→“退
出”中的某一按钮。
图
1-3-6
⑦ 如MS参数的值已被变更，结束时会显示以下信息。
要保存MS参数的值时请选择“是（Y）”，要使MS参数保持执行前的值时请选择“否（N）”，
不要结束MS参数时请选择“取消”。
图
1-3-7 MS
参数的结束消息
⑧ 对某些用户级别会显示如下信息。如勾选“出厂参数保存”并在此状态下进行保存，
MS参数的备份将被保存。除了要保存出厂参数时以外，请在取消勾选的状态下进行保存。
图
1-3-8 MS
参数的结束消息
⑨ 接着会显示设置各I/O之安全方向的询问对话框。除了某些情况下，例如贴片头哪怕稍有移
动便会与其它装置相干涉，一般请选择“是（Y）”。
图
1-3-9
各
I/O
安全方向设置
MS
参数
1-5
1-4 MS
参数的储存位置
MS参数保存于D:\Juki\Data的文件夹内。
文件名和功能如下。
CTL_3010.DAT / CTL_3020V.DAT / CTL_3020RV.DAT 机械控制参数
DSN_3010.DAT / DSN_3020V.DAT / DSN_3020RV.DAT 吸嘴长度、高度等的设计尺寸
MPD_3010.DAT / MPD_3020V.DAT / MPD_3020RV.DAT 主机的机械方面的设计值
MSP_3010.DAT / MSP_3020V.DAT / MSP_3020RV.DAT MS参数
OPT_3010.DAT / OPT_3020V.DAT / OPT_3020RV.DAT 选项信息、操作选项
POS_3010.DAT / POS_3020V.DAT / POS_3020RV.DAT 主机的机械方面的安装尺寸
SUP_3010.DAT / SUP_3020V.DAT / SUP_3020RV.DAT 机器安装程序信息
并且，除了D:\Juki\Data的文件夹之外，MS参数的备份文件还保存在Ether Main基板的闪速存
储器中。
另外，还可以利用外部存储装置对备份文件进行保存和读出
关于备份文件之保存和读出的方法，请参阅使用说明书第14章“14-2 控制数据管理”。
1-5
数据更新
获取各个数据时，被设置（变更）的数据在按下“确定”按钮结束选择的一刻被临时反映至机器。
要到结束MS参数时按下保存确认按钮进行保存后才会正式反映。
再有，偏移量的坐标值要在执行原点返回后才被反映，故仅仅变更了数据不会反映其变更。
MS
参数
2-1
2.
菜单组成
2-1
主菜单
主菜单的菜单组成如下。
No.
菜单名
内容
1
文件
参数的管理、应用程序的结束
2
初始设置 机器规格的设置、机器的基本设置
3
偏移量设置 机器偏移量的取得；光量调整、真空调整
4
VCS偏移量设置 涉及VCS的偏移量取得、光量调整
5
版本升级 图像等程序的版本升级/降级
6
调整确认
OCC
的焦点设置、真空调整时的精度确认
７
显示
参数显示
2-2
子菜单
2-2-1
文件
文件的菜单组成如下。
No.
菜单名
内容
1
保存文本文件（C） 文件输出
2
参数管理（
P
）
参数复原功能
3
退出（
X
）
MSP
的结束
文本文件的写入仅在调整精度时使用。
要进行历来的MS参数文本输出时，请通过主机主画面菜单的“文件”-“印刷”，在印刷画面上进行。
2-2-2
初始设置
初始设置的菜单组成如下。
No.
菜单名
内容
1
机器规格（
M
）
…
机器规格的设置、机器的基本设置
2
选项单元（
U
）
…
设置选项功能
3
动作规格（
S
）
…
设置动作规格
4
特订（P）… 设置特设功能
5
设置Y（Y）… Y设置
6
调整直角（G）… XY轴的直角调整
7
校正X轴弯曲（A）… X轴弯曲补正的设置
8
注释（
T
）
…
输入机器的序号
