MS
参数
3-3
3-1-3
操作

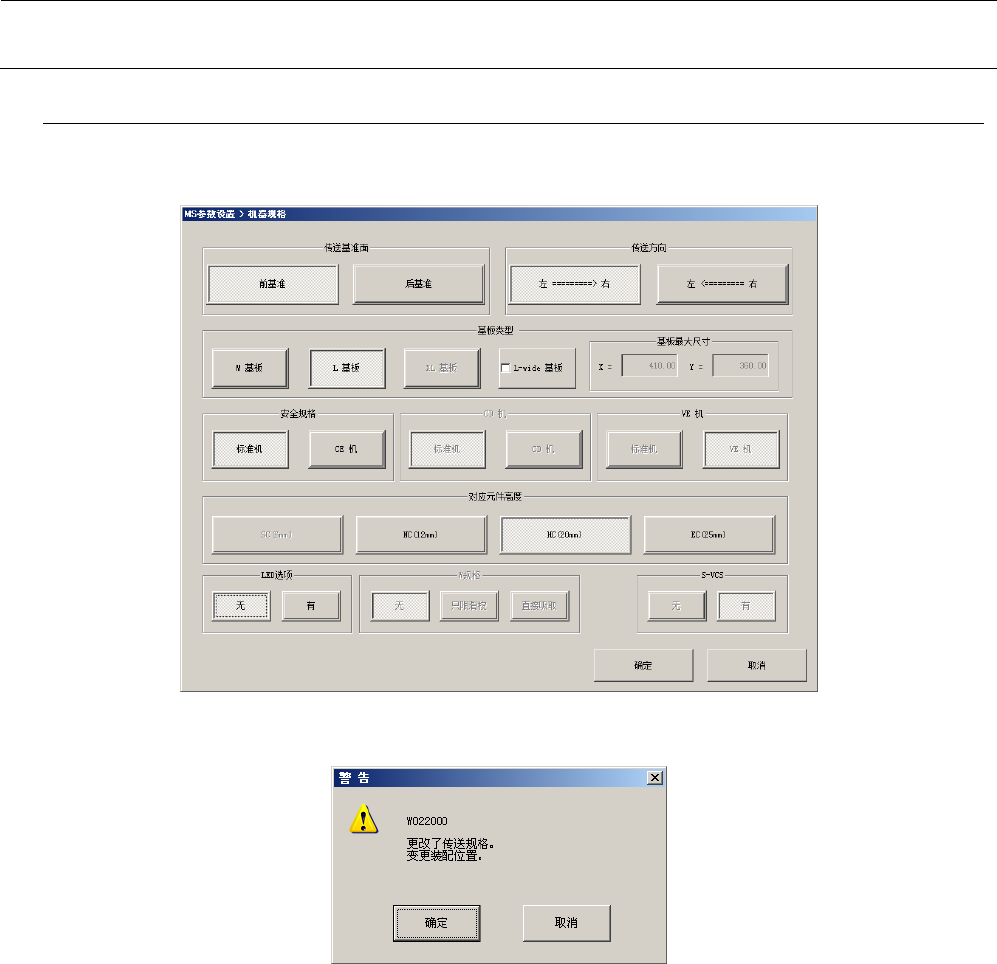

从主菜单中选择“初始设置”－“机器规格”，会显示对话框。
根据机器的规格点击各项目的按钮。
※ 改变传送规格后如按“确定”，会显示装置组装位置变更的信息，进行MS参数和机器设置坐
标的初始化。
MS
参数
3-4
3-2
选项单元
3-2-1
功能
安装有选项功能时，该参数用于设定选项的有效/无效。
选项分为“传送/送料器”、“VCS”、“其他”等项目，可分别进行各自的选项设定。
另外，如对要安装的装置打勾选中，机器设置中的使用装置即生效，如对已卸下的装置取消勾
选，则机器设置中的使用装置自动更新为无效。
3-2-2
使用模具
本项目中不使用模具。
3-2-3
操作
从主菜单中选择“初始设置”、“选项单元”，会显示对话框。
根据机器的规格点击各项目的按钮。
3-2-3-1 传送/送料器
传送/送料器一项中可设置以下的选配项目。
设置项目
可设置的参数
备注
送料器台车
有
/
无
前面
/
后面
送料器浮动传感器
有
/
无
前面
/
后面
送料器位置指示器 连接/未连接 前面/后面
切割机 有/无 前面/后面
基准针 有/无
AWC
有/无
MS
参数
3-5
3-2-3-2 VCS
VCS一项中可设置以下的选配项目。
设置项目
可设置的参数
备注
标准VCS 有/无 前面/后面
选项VCS（高分辨率） 有/无 前面/后面
图像处理装置
仅有显示，不能改变设置
