MS 参数 1-3 ④ 选择后，会显示 MS 参数初始画面。 图 1-3-4 ⑤ 获取各个数据时， 被设置 （变更） 的数据在按下 “ 确定 ” 按钮结束 选择的一刻被临时 反映至机 器。如选择 “ 取消 ” ，则不予反映， 仍然保持原来的 数据。 偏移量的坐标值要在执行 原点返回后才被反映 ，故仅仅变更数据不会反 映其变更，请予注 意。 图 1-3-5
MS
参数
1-2
1-3
启动、结束和数据的更新
① 选择“选项”→“变更用户组”。
图
1-3-1
② 出现变更用户级别的对话框，选择“修理工程师”，输入已设置的密码。
图
1-3-2
③ 选择“维护”→“设置MS参数”。
图
1-3-3
MS
参数
1-3

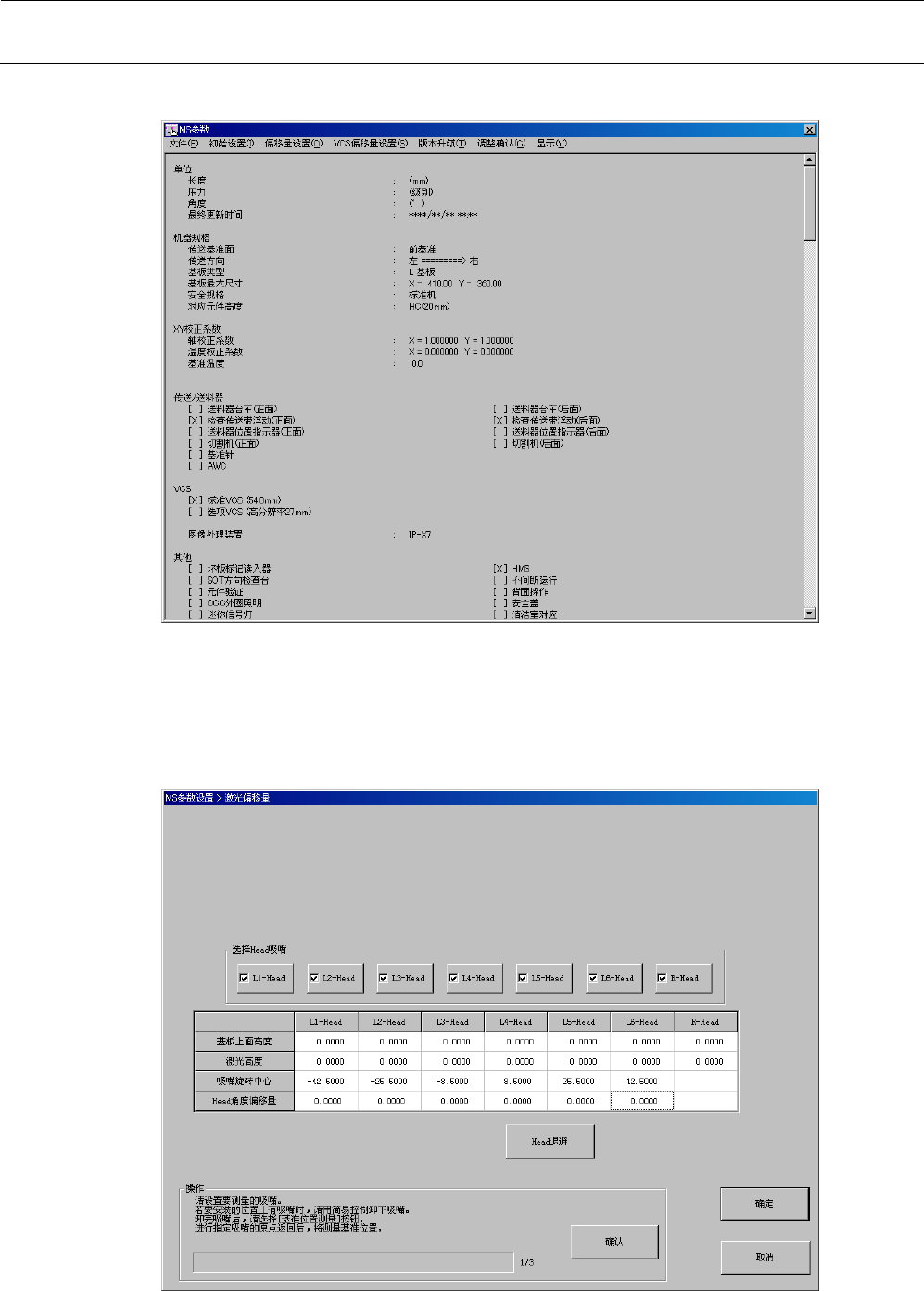

④ 选择后，会显示MS参数初始画面。
图
1-3-4
⑤ 获取各个数据时，被设置（变更）的数据在按下“确定”按钮结束选择的一刻被临时反映至机
器。如选择“取消”，则不予反映，仍然保持原来的数据。
偏移量的坐标值要在执行原点返回后才被反映，故仅仅变更数据不会反映其变更，请予注
意。
图
1-3-5
MS
参数
1-4
⑥ 要结束MS参数时，请选择初始画面右上方的“×”、指令按钮中的“结束”、主菜单的“文件”→“退
出”中的某一按钮。
图
1-3-6
⑦ 如MS参数的值已被变更，结束时会显示以下信息。
要保存MS参数的值时请选择“是（Y）”，要使MS参数保持执行前的值时请选择“否（N）”，
不要结束MS参数时请选择“取消”。
图
1-3-7 MS
参数的结束消息
⑧ 对某些用户级别会显示如下信息。如勾选“出厂参数保存”并在此状态下进行保存，
MS参数的备份将被保存。除了要保存出厂参数时以外，请在取消勾选的状态下进行保存。
图
1-3-8 MS
参数的结束消息
⑨ 接着会显示设置各I/O之安全方向的询问对话框。除了某些情况下，例如贴片头哪怕稍有移
动便会与其它装置相干涉，一般请选择“是（Y）”。
图
1-3-9
各
I/O
安全方向设置
