MS 参数 7-3 7-2 V AC - C AL 偏移 量（真 空校准偏移量） 7-2- 1 功能 进行 VAC - CAL （真空校准）装配 位置的设置。 7-2- 2 使用模具 本项目中不使用模具。 7-2- 3 操作 从菜单中选择 “ 调整确认（ C ） ” － “ 真空 - 校准偏移量（ V ） ” ，会显示以下 对话框。
MS
参数
7-2

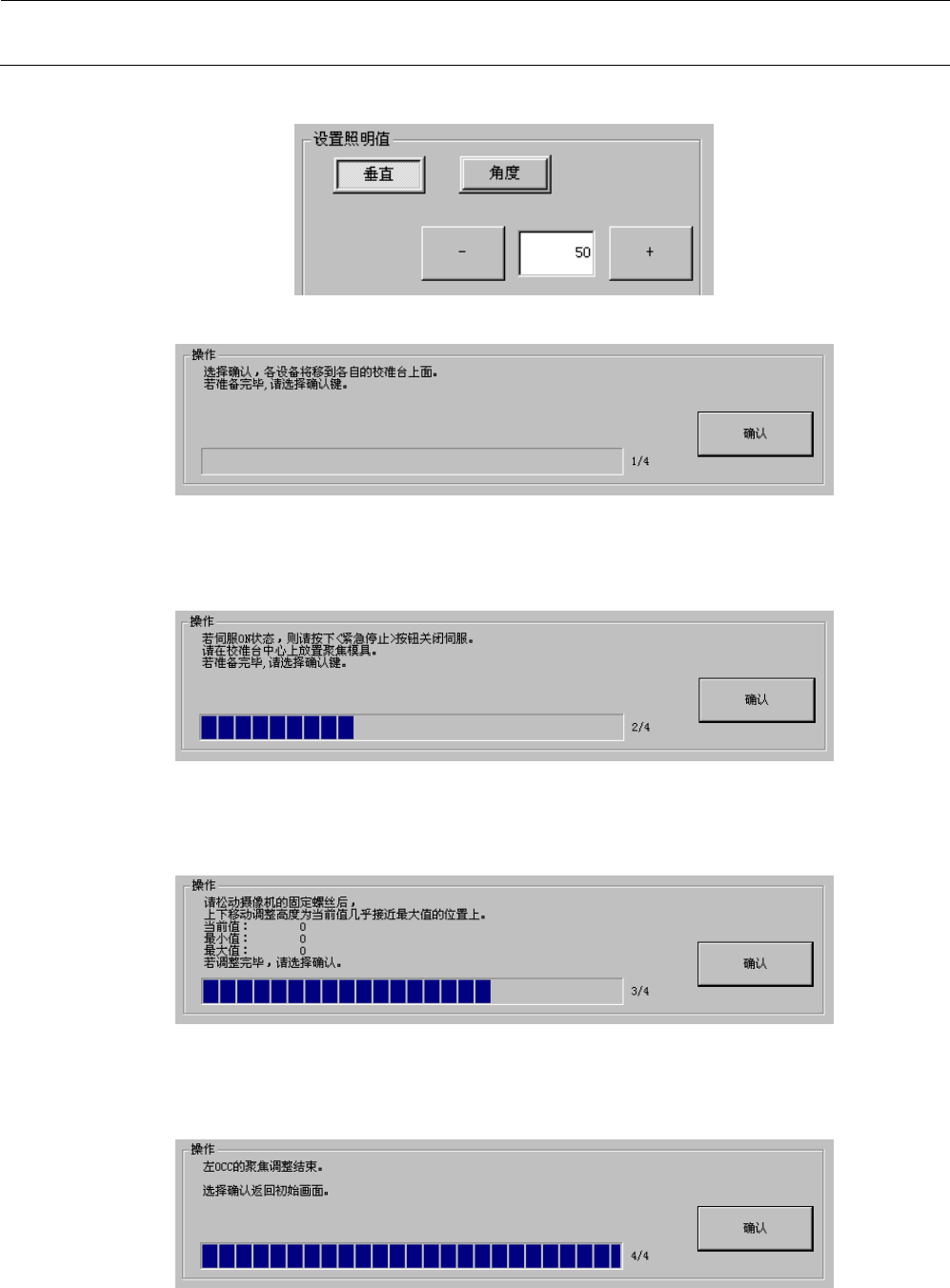

选择好要调整的OCC后，在“设置照明值”项目中对角度照明及垂直照明的光量进行调整。
＜操作・
1/4
＞
设备选择、照明值的设置结束后，按下“操作”框内的“确认”按钮。选择“确认”按钮后，以
OCC基准移动到校准台上。
＜操作・
2/4
＞
设备移动到校准台附近时，将显示上述操作内容。按紧急停止按钮，使伺服处于OFF
状态后，设置聚焦模具。
＜操作・
3/4
＞
松开用于固定OCC的螺丝，上下移动，将高度调整到当前值基本达到最大的位置上，
调整完成后，选择“确认”。
＜操作・
4/4
＞
选择“确认”后，会显示上述操作内容。再选择“确认”，即返还初始画面。
MS
参数
7-3
7-2 VAC-CAL
偏移量（真空校准偏移量）
7-2-1
功能
进行VAC-CAL（真空校准）装配位置的设置。
7-2-2
使用模具
本项目中不使用模具。
7-2-3
操作

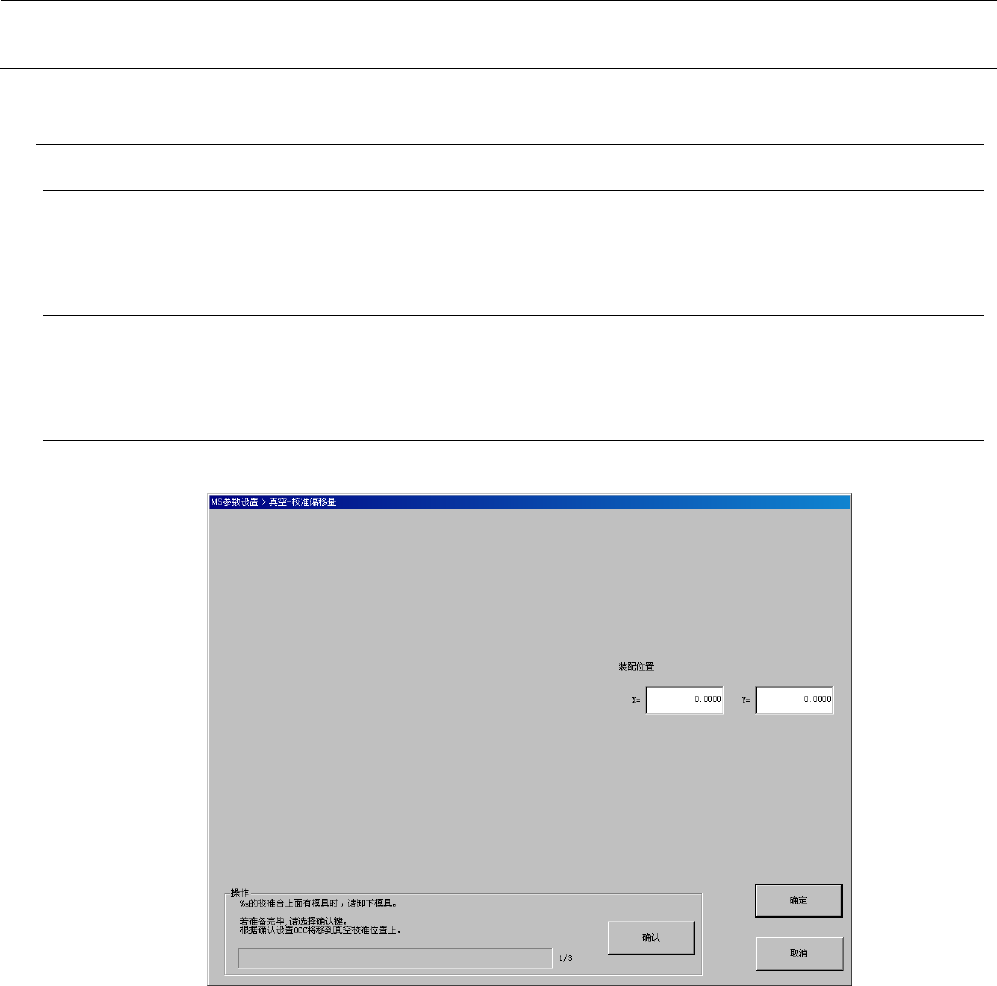

从菜单中选择“调整确认（C）”－“真空-校准偏移量（V）”，会显示以下对话框。
MS
参数
7-4
＜操作・
1/3
＞
选择要调整的设备后，按下“操作”框内的“确认”按钮。“确认”按钮被按下后，OCC向真
空校准位置移动。
＜操作・
2/3
＞
利用示教设定真空校准的位置，按下“确认”按钮后，真空校准的位置被更新。
＜操作・
3/3
＞
调整结束后，将显示上述操作内容。选择“确认”，即返还初始画面。
