MS
参数
4-11
4-4
激光缩放比例
4-4-1
功能
测定激光传感器（FMLA）的分辨率（CCD之每1像素的间距）。
※ 仅测定KE-3020VR。
4-4-2
使用模具
本项目中使用以下模具。
• 模具吸嘴IC HEAD用（E2101998000）
4-4-3
操作

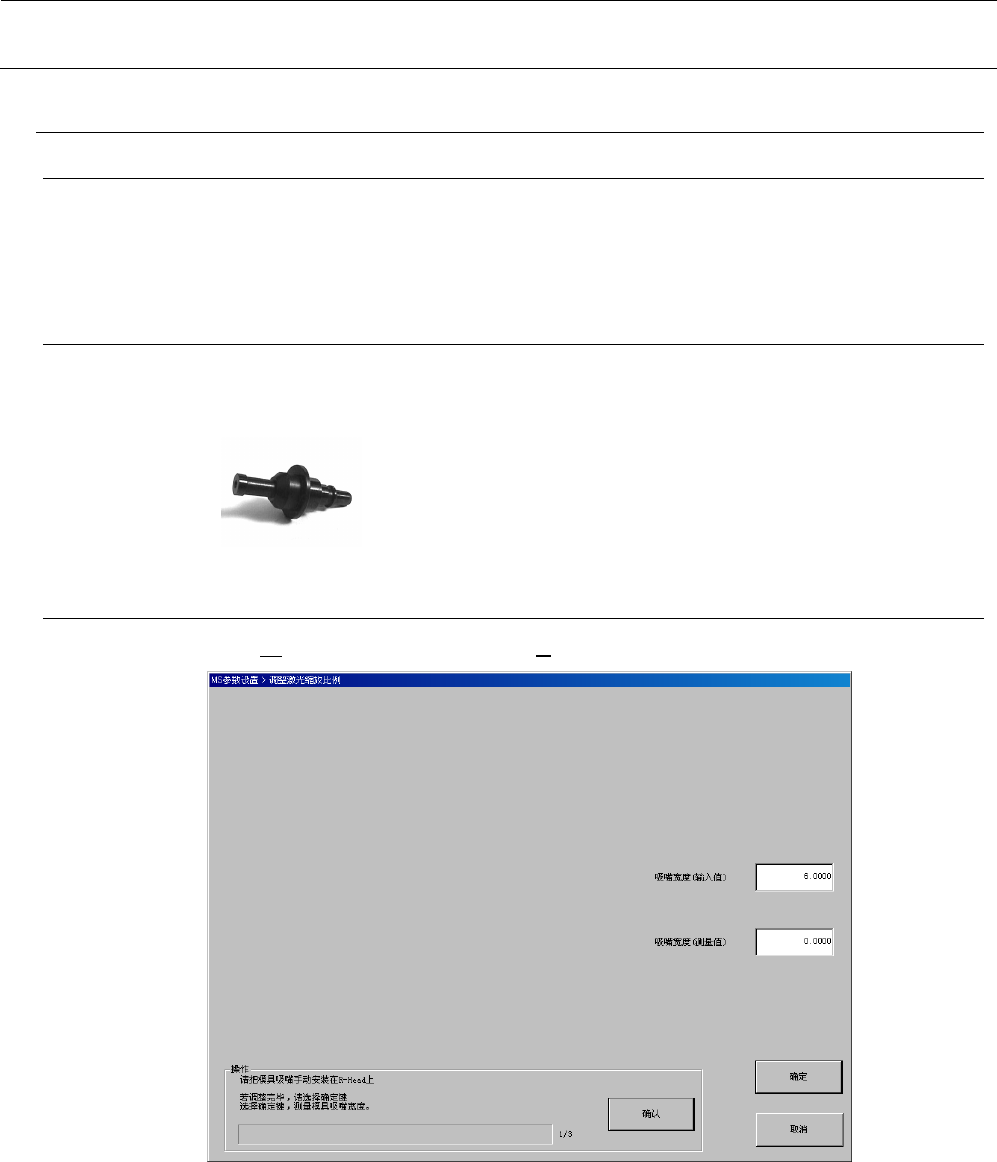

选择“偏移量设置（Ｏ）”－“调整激光缩放比例（S）...”，显示出下面的激光缩放比例设定画面。
MS
参数
4-12
＜操作・
1/3
＞

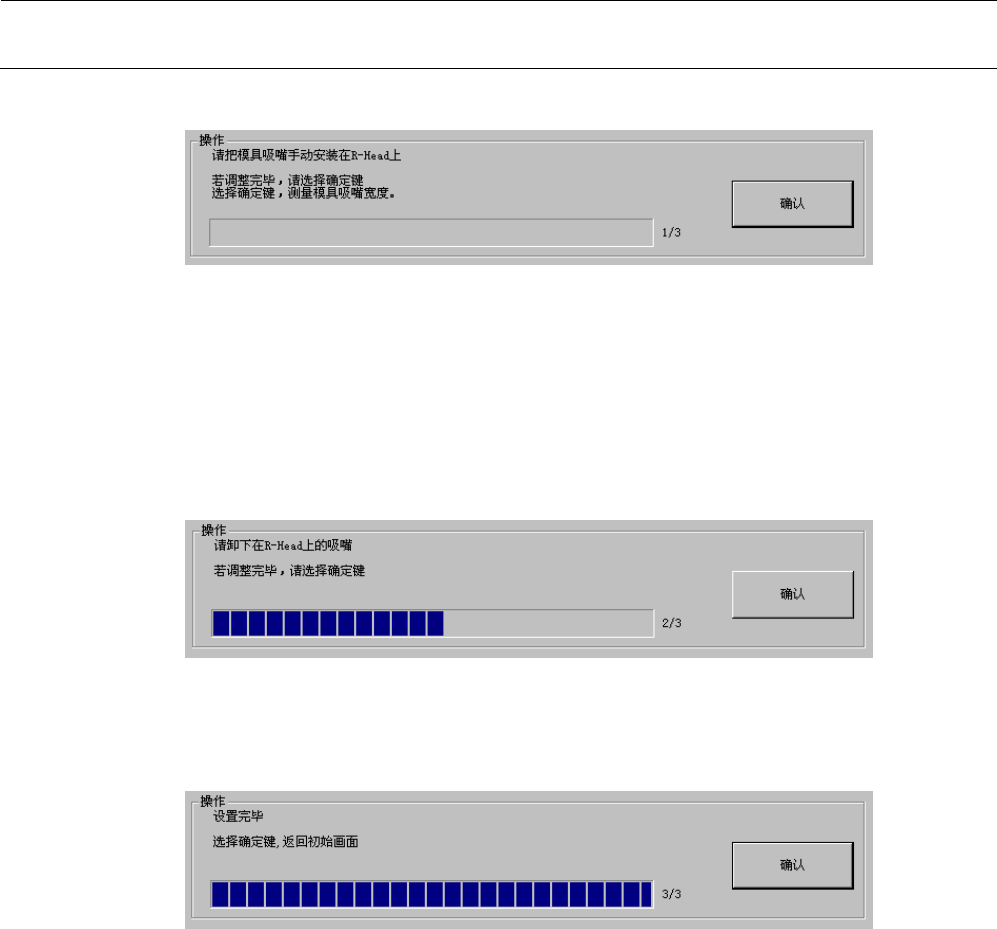

请把模具吸嘴安装到设定贴片头。
请输入模具吸嘴的宽度（6mm），点击确认键。
点击确认键后，即通过激光来测量设置贴片头的模具吸嘴。
测量将反复进行10次，取平均值。
测量结束后，显示吸嘴宽度（测量值），根据测量结果计算出激光缩放比例并予以更新。
＜操作・
2/3
＞
请从设定贴片头取下模具吸嘴。
准备完毕，请选择确定键。
＜操作・
3/3
＞
结束设定。
选择了确定键、返回初始画面。
MS
参数
4-13
4-5 OCC
光量调整
本项目在实施聚焦调整（确认）之后再进行。
4-5-1
功能
调整OCC用的照明LED的亮度。
※ 要检查校准台上是否有模具之类时，请按“Head退避”按钮。
4-5-2
使用模具
• 陶瓷基板 (2英寸) • 遮光环
(E2107998000)
※ 遮光环用单面为黒色的厚纸制作。
4-5-3
操作

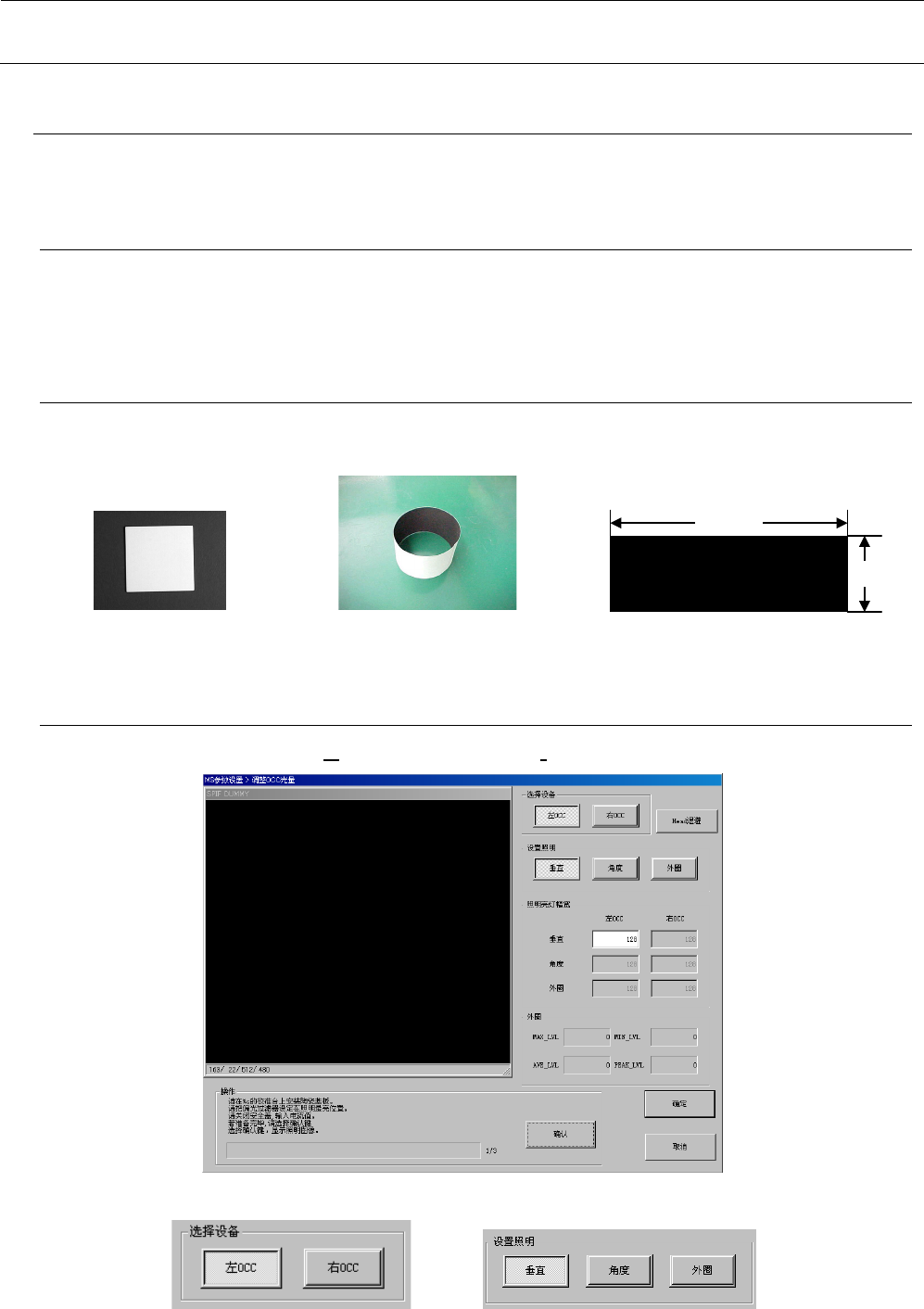

从菜单中选择“偏移量设置（O）”－“调整OCC光量（I）”，会显示以下对话框。
从“选择设备”和“设置照明”中选择要调整的OCC和照明。
１９０㎜
４０㎜
•
遮光环用紙的尺寸
