MS 参数 3- 15 3-6 直角调整 3-6- 1 功能 本项目只有在 JUKI 公司有指示时 才要进行变更。 更换 Y 轴原点传感器 后，请根据 QA 表 “Y 轴原点传感器的位 置 ” 进行操 作。 3-6- 2 使用模具 刻度基板（不进行模具 登录） FCS 基板 ( 40027209) 3-6- 3 操作 从菜单中选择 “ 初始设置（ I ） ”-“ 调整直角（ G ） ” 之后，会显示如下的对 话框。 请通过 “ 模具基板…
MS
参数
3-14

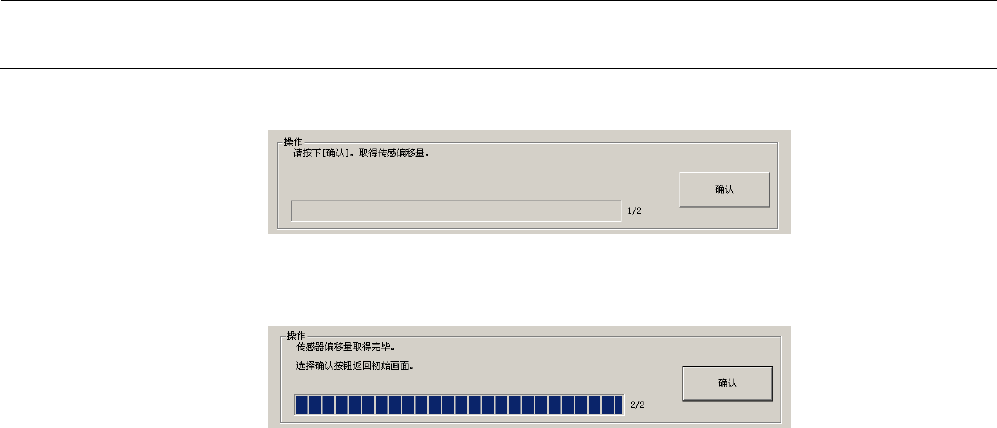

＜操作・
1/2
＞
请根据指示按下确认按钮。
＜操作・
2/2
＞
按下确认按钮，即可回到初始画面。
MS
参数
3-15
3-6
直角调整
3-6-1
功能
本项目只有在JUKI公司有指示时才要进行变更。
更换Y轴原点传感器后，请根据QA表“Y轴原点传感器的位置”进行操作。
3-6-2
使用模具
刻度基板（不进行模具登录） FCS基板 (40027209)
3-6-3
操作
从菜单中选择“初始设置（I）”-“调整直角（G）”之后，会显示如下的对话框。
请通过“模具基板选择”选择为进行调整而使用的治具基板。
在进行本设置前请务必设置「支撑台偏移量」。
如果不取得上述偏移量，则不能传送刻度基板。
关于「支撑台偏移量」，请参照后述的「第 4 章 偏移量设置」。
注意
MS
参数
3-16
＜操作・
1/5
＞
请根据指示将刻度基板设置于传送通道上。
＜操作・
2/5
＞
请根据指示按下确认按钮。
＜操作・
3/5
＞
请根据指示对刻度基板的标记位置进行示教。
＜操作・
4/5
＞
请按下确认按钮，以使基板传出。
＜操作・
5/5
＞
按下确认按钮，即可回到初始画面。
设置结束时，按下“确定”即会显示下图所示的询问对话框。
选择“是”，则该值自动反映到轴补正系数XY中。
