MS
参数
4-18
4-7
辅助
OCC
偏差
4-7-1
功能
辅助OCC缩放、组装角度和左OCC取得安装位置。
※仅KE-3020V/3020VR进行测定。
4-7-2
使用模具
本项目中使用以下模具。
• 摄像机调整模具（E2106998000）
• 白纸
60mm见方，中央开有直径2mm左右小孔的白色纸
4-7-3
操作
选择“偏移量设置（Ｏ）”－“调整次OCC偏差（Ｓ）...”之后，下面的辅助OCC偏差设定画面显
示出来。
MS
参数
4-19
＜操作・
1/7
＞
把白纸放到校准台。
然后，把摄像机调节模具放到上面。此时，把摄像机调节模具的中心移动到校准台的中
心。
摄像机调节模具有表面背面。把蒸着面（图案能清楚地看见的面）朝下。
另外，把在摄像机调节模具描绘的“BOC”的文字调整到XY坐标系的Y负侧。
输入摄像机调节模具的X和Y方向的标记见的距离（3mm）。
准备完毕，请选择确认。选择了确认之后，辅助OCC移动到X轴缩放位置。
＜操作・
2/7
＞
调整得看清下图得标记。
用演示把监视器的十字游标调整到2个标记的中央，然后按“确认”键。
不需要调整时，则不需要演示。此时，在摄像机视野内可以看得见标记以外得尘埃时，
请擦干净摄像机调节模具，可以看清标记。测定时，如果检测到标记以外的东西就不能
取得正确的值，或成为异常。
选择了确认之后，测定X方向的标记间的距离。
测定完毕，显示出测定结果，用输入值和测定结果计算新的X方向的缩放。
测定成功时，将移动到Y方向的缩放比例测定位置。
MS
参数
4-20

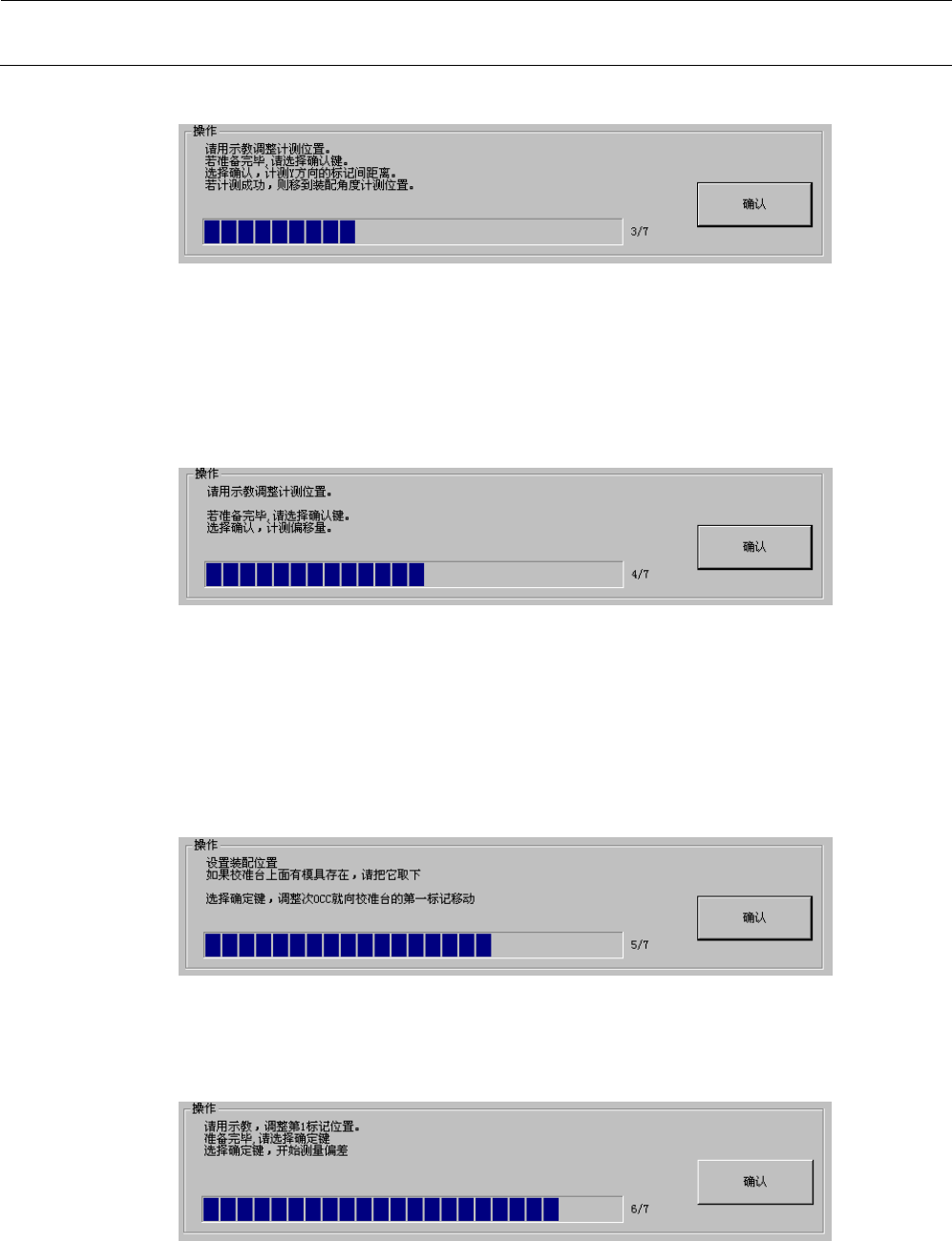

＜操作・
3/7
＞
与X轴时相同，调整测定位置。准备完毕，请选择确认。
选择确认之后，用辅助OCC测定Y方向的标记间的距离。
测定完毕之后，显示测定结果，用输入值和测定结果计算新的Y方向的缩放比例。
测定成功时，将移动到装配角度测定位置。
＜操作・
4/7
＞
用演示，把监视器的十字游标调整到标记中心，然后按“确认”键。
此时，在摄像机视野内可以看得见标记以外得尘埃时，请擦干净摄像机调节模具，可以
看清标记。测定时，如果检测到标记以外的东西就不能取得正确的值，或成为异常。
准备完毕，选择确认。选择了确认之后，测定组装角度。
测定完毕，用识别结果计算新的组装角度。
＜操作・
5/7
＞
请从校准台卸下摄像机调节模具。准备完毕，请选择确认。
选择确认之后，辅助OCC移动到校准台第1标记上。
＜操作・
6/7
＞
用演示，把监视器的十字游标调整到标记中心，然后按“确认”键。
准备完毕，请选择确认。选择了确认之后，用辅助OCC识别校准台的第1标记位置，测
定组装位置。
测定完毕，用识别结果计算出新的组装安装位置。
