MS 参数 4- 31 4- 10 - 4 MSP 容许值 No. 项目 MSP 容许值 MSP 值不良时 出现的问题 检测（更换）项目 1 装配位置 X ±2 ㎜ 但是，并列的吸 嘴间的 MSP 値之差为 ± 0.03 以下 同時吸取不良 贴片精度不良 Hea d 单元的装 配 特定吸嘴的元件 精度 Y ±2 ㎜ 2 装配角度 A ±0.5° 贴片精度不良 激光传感器 装配精度 如按下 “ 范围检查 ” 按钮， 即对并列的吸嘴 间的 …
MS
参数
4-30
(3) KE-3020VR
：
FMLA Head

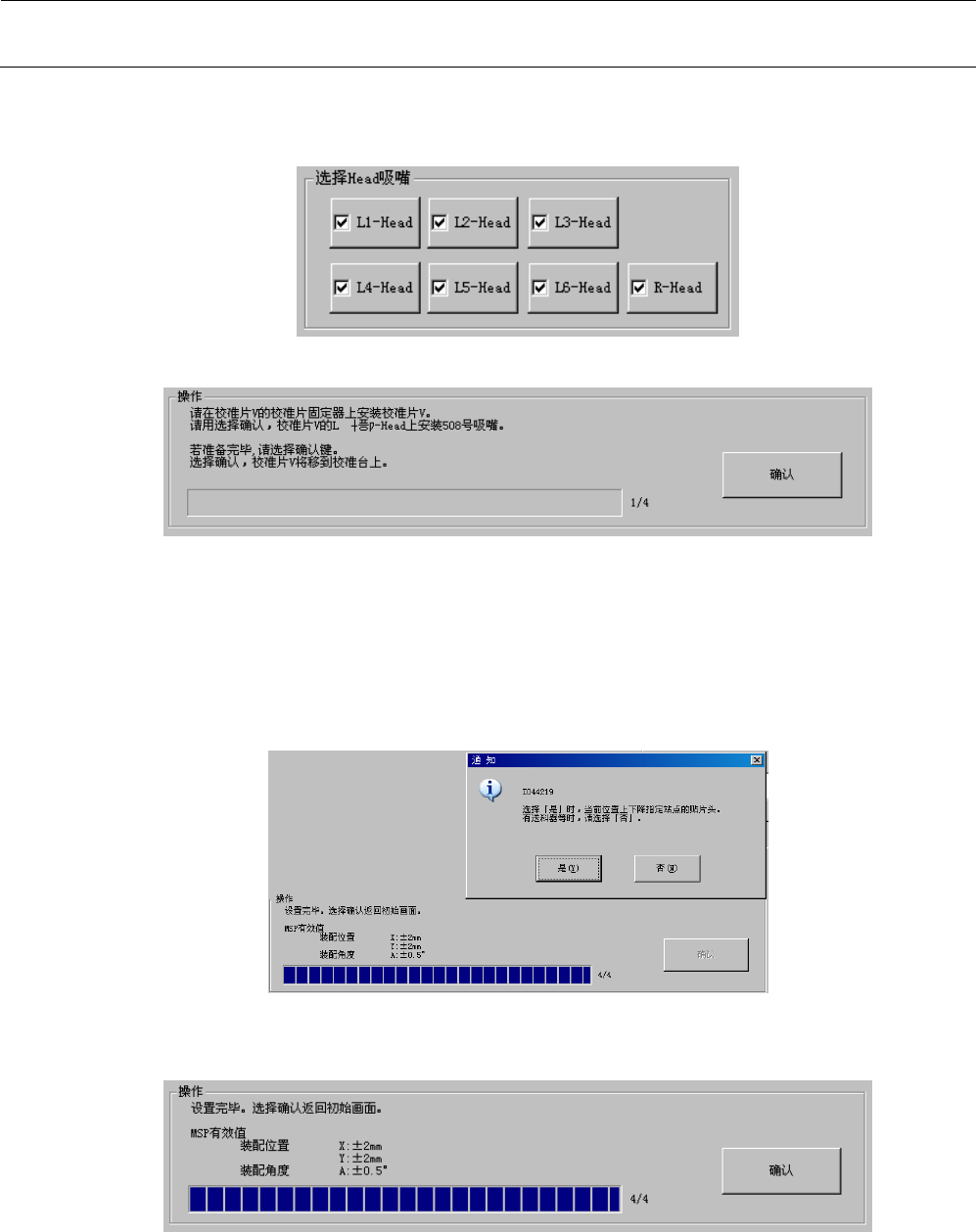

请从“选择Head吸嘴”项目中确定要调整的Head吸嘴。
＜操作・
1/4
＞
要调整的Head吸嘴结束选择后，请将校准片设置在校准片固定器上。
再将508号吸嘴安装到对象Head上，完成准备后请选择确认。选择确认后，由指定Head
中编号低的Head将校准片从校准片固定器移动到校准台。测量完成后，会显示以下的
对话框信息。
在没有送料器的情况下，如选择“是”，所有Head会当场下降到吸嘴卸下位置高度，故
请进行吸嘴的卸下。
＜操作・
4/4
＞
设置结束了。选择“确认”，返回初始画面。
MS
参数
4-31
4-10-4 MSP
容许值
No.
项目
MSP
容许值
MSP
值不良时
出现的问题
检测（更换）项目
1
装配位置
X
±2㎜
但是，并列的吸嘴间的
MSP値之差为±0.03以下
同時吸取不良
贴片精度不良
Head单元的装配
特定吸嘴的元件精度
Y
±2㎜
2
装配角度
A ±0.5°
贴片精度不良 激光传感器装配精度
如按下“范围检查”按钮，即对并列的吸嘴间的MSP值之差进行检测，如在30µm以上则显示错误
信息。
如发生这种情况，请进行机械的调整，使并列吸嘴间的MSP值之差处于30µm以内。
MS
参数
4-32
4-11 BMR
（坏板标记读入器）偏移量
4-11-1
功能
取得距OCC的BMR安装位置。
如选项单元中未设置“BMR”，不能进行设备选择。
4-11-2
使用模具
本项目中不使用模具。
4-11-3
操作
从菜单中选择“偏移量设置（O）”－“BMR偏移量（B）”，会显示以下对话框。
※ 设置BMR偏移量前，必须进行坏板标记读入器示教。
请在“机器设置”→“坏板标记读入器示教”中选择坏板标记读入器，进行传感器ON·OFF的设
置、阈值自动示教。
＜操作・
1/4
＞
请按下“操作”框内的“确认”按钮。按下后，为了确认校准台上没有模具之类，进行Head
退避。
