参数

5-19

5-6 VCS

摄像机共通参数

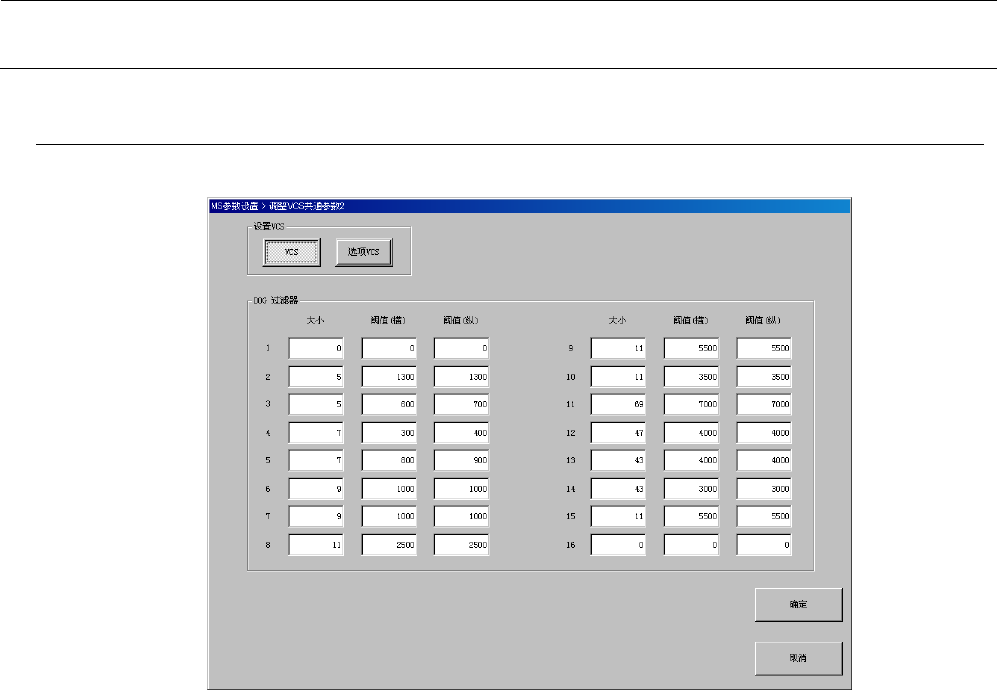

本参数是软件设备用的参数。请不要变更。

参数

5-20

5-7 VCS

贴片综合偏差

5-7-1

功能

贴片头偏差是用激光传感器的高度取得贴片头的组装位置，贴片头倾斜的化，向贴片位置移动

时贴片头的坐标位置就会偏斜。

为了修正这个偏斜，把玻璃模具定心后，放到传送部上，取得理论值的偏差。

VCS贴片综合偏差值不能自动计测。请将元件实际贴片后测定偏移并计算偏差，再手工输入。

5-7-2

使用模具

本项目中不使用模具。

5-7-3

操作

选择了“VCS偏移量设置（V）”－“调整VCS贴片综合偏差（Ｐ）...”之后，显示出下面的调整Ｖ

ＣＳ贴片综合偏差的画面。

选择设定对象VCS。

选择设定对象Head。

请用实际的元件进行贴片，用手工输入与各Head、VCS对应的偏移量。

※ MNVC为无效状态时，左Head将全部作为未使用。

参数

5-21

5-8

共面参数

5-8-1

功能

设置重试时的算法、共线的比例。

5-8-2

使用模具

本项目中不使用模具。

5-8-3

操作

选择“VCS偏移量设置（O）”－“调整共面参数（P）…”，会显示以下的设置共面参数的对话框。

直接从键盘输入数值。设置项目如下表。

No.

项目

设置的内容

重试时的算法重试时的算法

从共面所见的共线共面中的平行百分比
