吸取基准位置偏移量
4-15-1
功能
设置以下位置:台车标记确认时的基准位置，以及要计算吸取位置初始值时的基准位置。
4-15-2
使用模具
• E6215705CB0:主送料器（CTF用）
4-15-3
操作
选择“偏移量设置（O）”－“吸取基准位置偏移量（I）”，会显示以下所示的设置吸取基准位置偏
移量的对话框。
请在以下的台架选择中选择要取得的台架。
＜操作・
1/7
＞
进行台架选择后，请将主送料器安装在操作说明中指示的位置。
准备好后，请按“确认”按钮。进行校准台标记的识别后，以OCC基准移动到模具的标记
上。
MS
参数
4-43

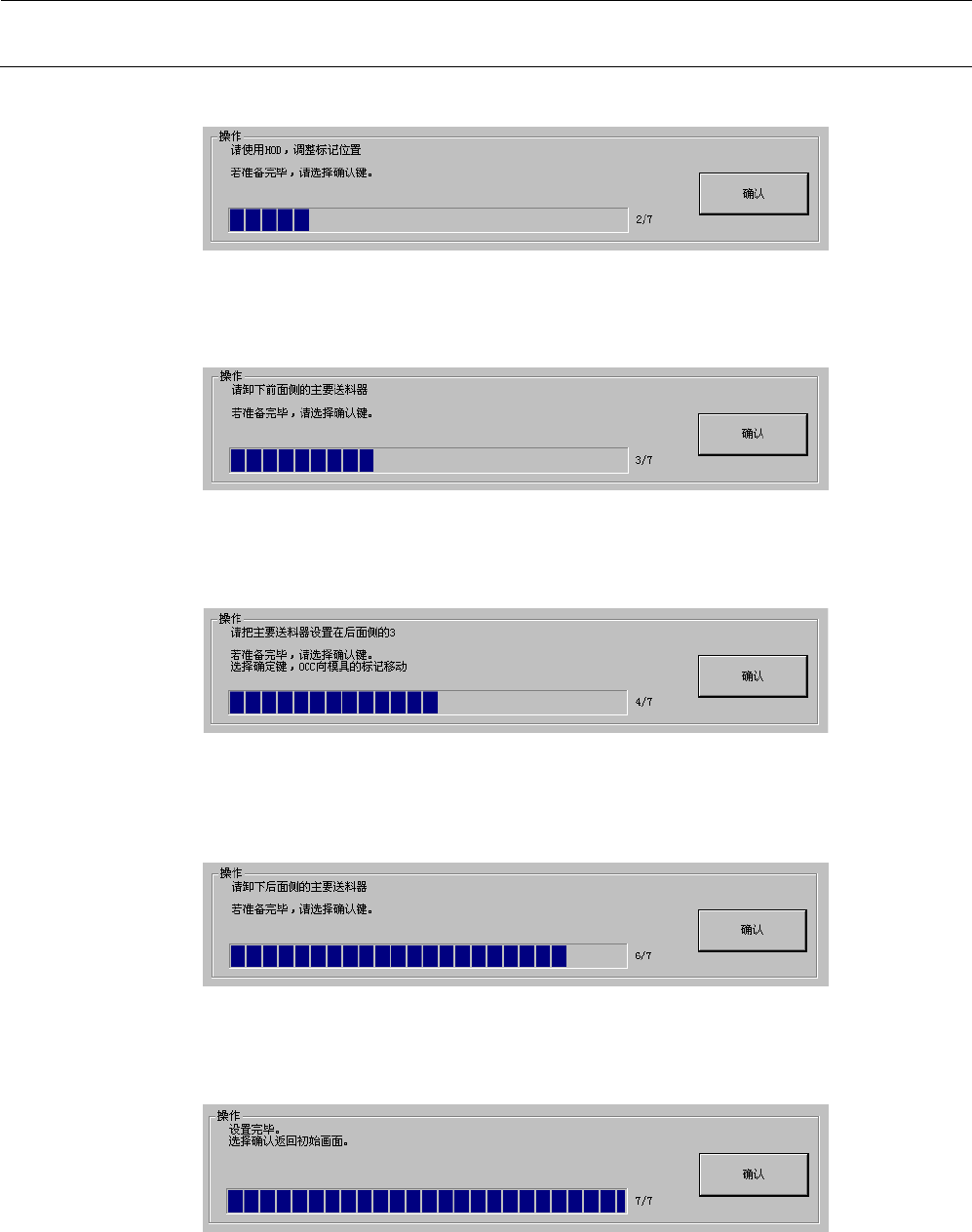

＜操作・
2/7
＞
请利用摄像机示教进行调整，使标记成为摄像机中心。调整好以后，请按“确认”按钮。
请使之以OCC基准向下一个示教位置移动。
＜操作・
3/7
＞
5个部位测量过标记位置的示教后，将显示以下的对话框，故请卸下主送料器，按“确认”
按钮。（前侧 送料器编号：1、20、35、50、68）
＜操作・
4/7
＞
如后侧台架也已被选择，接着上面的对话框显示。
如在台架选择中只选择了后侧台架，则从上面的对话框开始。
＜操作・
6/7
＞
5个部位测量过标记位置的示教后，将显示以下的对话框，故请卸下主送料器，按“确认”
按钮。（后侧 送料器编号：3、20、35、50、68）
＜操作・
7/7
＞
如选择“确认”，返回初始画面。
MS
参数
4-44
4-16 T
轴偏差
4-16-1
功能
出厂前在工厂设定。因此，本项目只有在JUKI公司有指示时才需要进行改变。
4-16-2
使用模具
本设定不使用模具。
4-16-3
操作

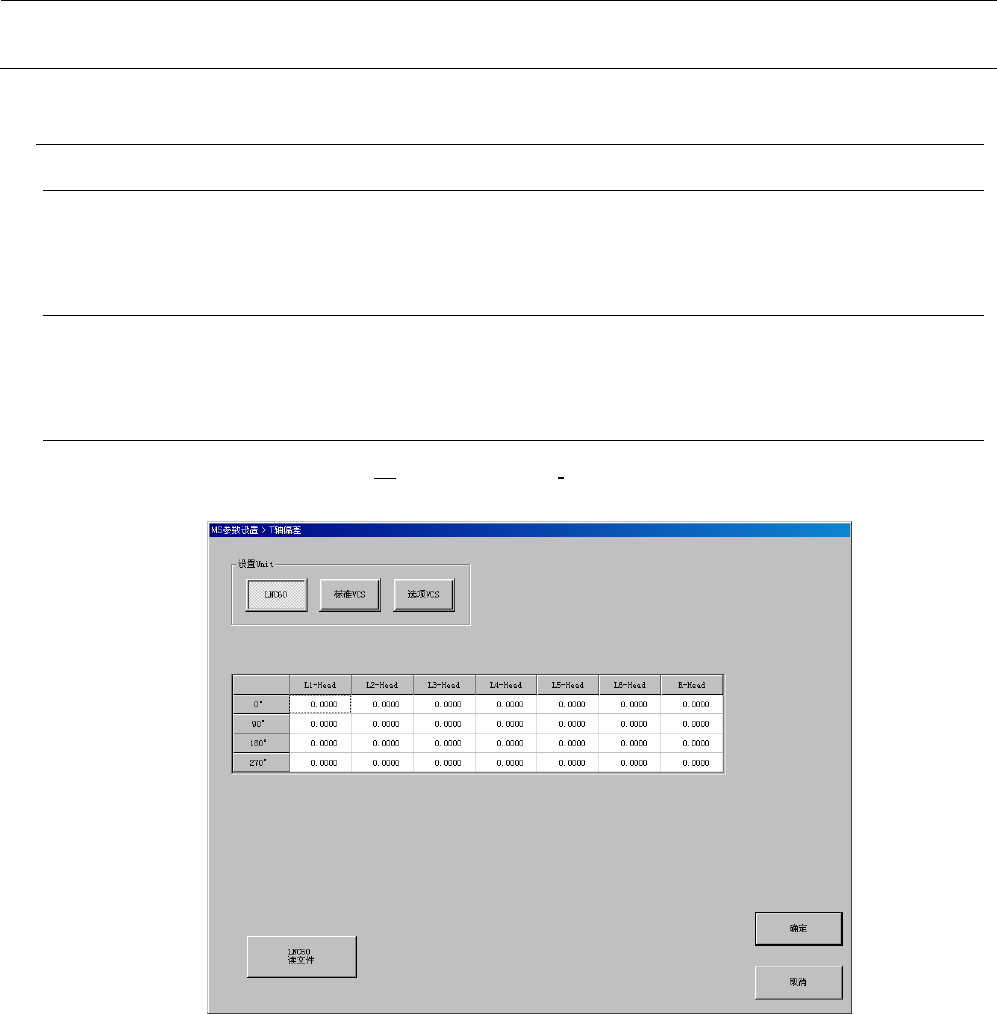

从菜单中选择了“偏移量设置（Ｏ）”－“T轴偏差（I）...”之后，显示下图所示的T轴偏差设定界
面。请以计算机计算测定结果，设定参数。
