MS 参数 5- 21 5-8 共面参数 5-8- 1 功能 设置重试时的算法、共 线的比例。 5-8- 2 使用模具 本项目中不使用模具。 5-8- 3 操作 选择 “VCS 偏移量设置 （ O ） ” － “ 调整共 面参数 （ P ） …” ， 会显示以下的设 置共面参数的对话框。 直接从键盘输入数值。 设置项目如 下表。 No. 项目 设置的内容 1 重试时的算法 重试时的算法 2 从共面所见的共 线 共面中的平 行百分比
MS
参数
5-20
5-7 VCS
贴片综合偏差
5-7-1
功能
贴片头偏差是用激光传感器的高度取得贴片头的组装位置，贴片头倾斜的化，向贴片位置移动
时贴片头的坐标位置就会偏斜。
为了修正这个偏斜，把玻璃模具定心后，放到传送部上，取得理论值的偏差。
VCS贴片综合偏差值不能自动计测。请将元件实际贴片后测定偏移并计算偏差，再手工输入。
5-7-2
使用模具
本项目中不使用模具。
5-7-3
操作

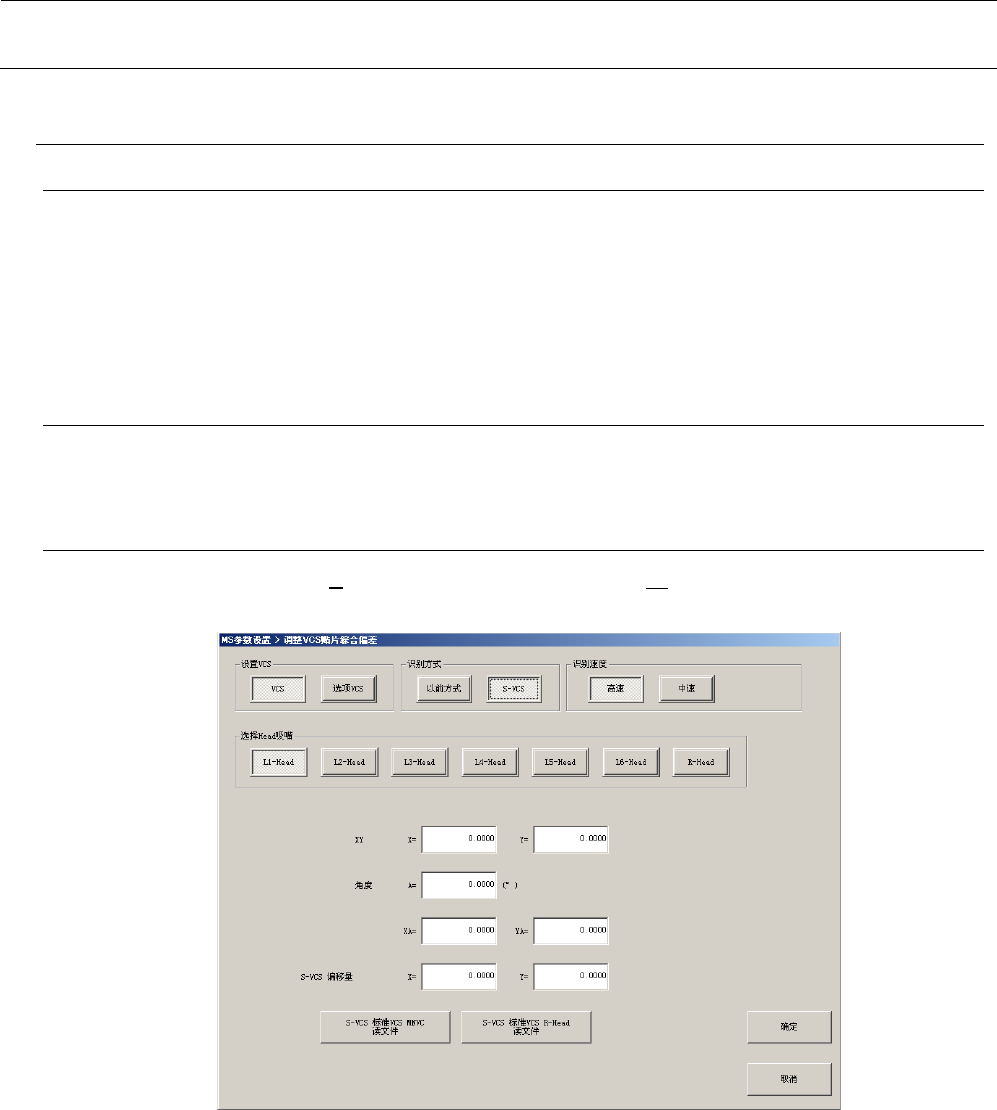

选择了“VCS偏移量设置（V）”－“调整VCS贴片综合偏差（Ｐ）...”之后，显示出下面的调整Ｖ
ＣＳ贴片综合偏差的画面。
选择设定对象VCS。
选择设定对象Head。
请用实际的元件进行贴片，用手工输入与各Head、VCS对应的偏移量。
※ MNVC为无效状态时，左Head将全部作为未使用。
MS
参数
5-21
5-8
共面参数
5-8-1
功能
设置重试时的算法、共线的比例。
5-8-2
使用模具
本项目中不使用模具。
5-8-3
操作

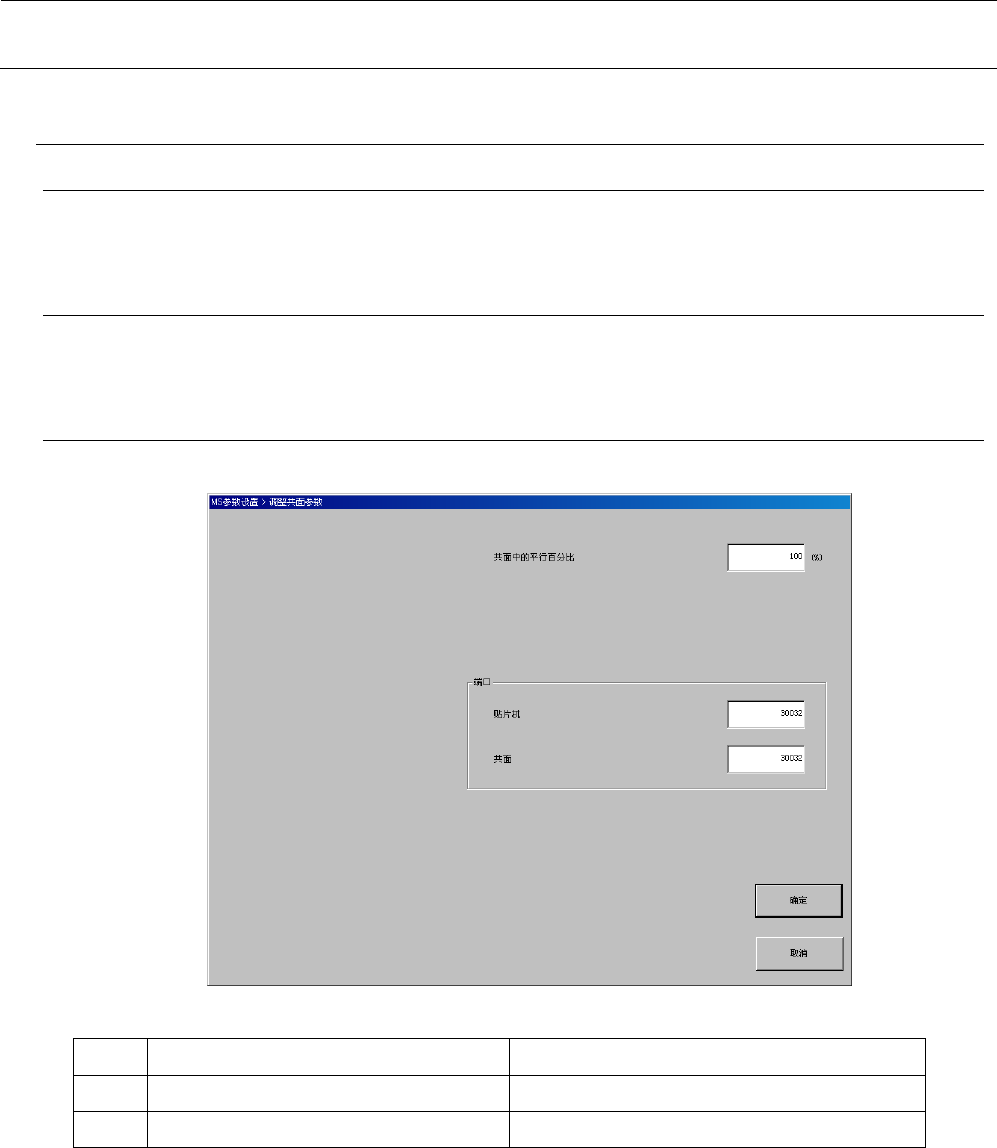

选择“VCS偏移量设置（O）”－“调整共面参数（P）…”，会显示以下的设置共面参数的对话框。
直接从键盘输入数值。设置项目如下表。
No.
项目
设置的内容
1
重试时的算法 重试时的算法
2
从共面所见的共线 共面中的平行百分比
MS
参数
5-22
5-9
共面偏差
5-9-1
功能
取得共面组装位置和组装角度，焦点高度。
5-9-2
使用模具
模具吸嘴LNC（40046647） 508吸嘴（40001346） 共面调整模具（40098180）
5-9-3
操作

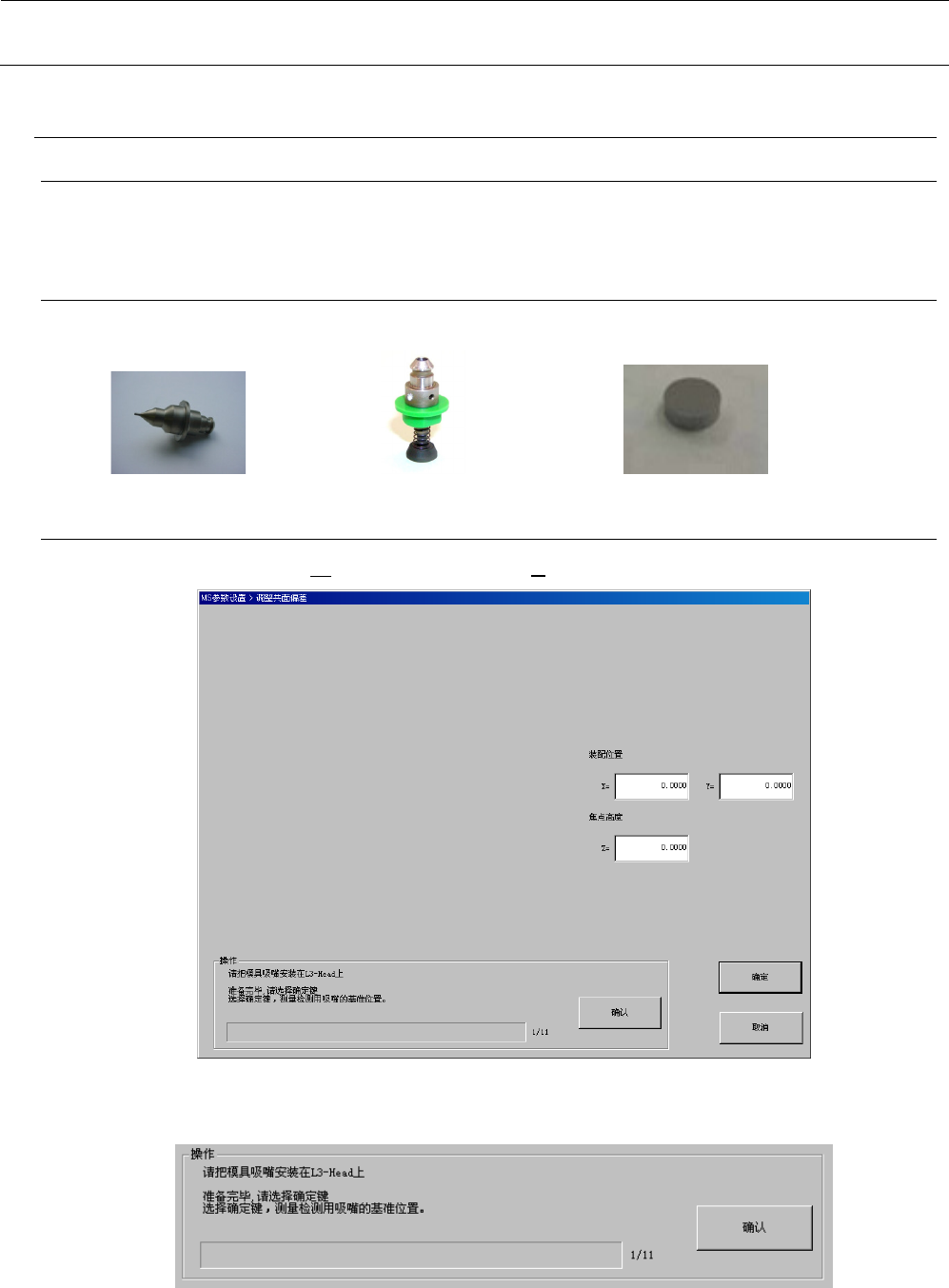

选择了“VCS偏移量设置（Ｏ）”－“调整共面偏差（P）...”之后，显示下面调整共面偏差的画面。
＜操作・
1/11
＞
请把模具吸嘴安装到L3-Head。根据选择测定模具吸嘴。
