MS
参数
4-2
4-1
原点粗调整
4-1-1
功能
原点复位时，请进行示教，让校准部的第1标志位置移动到OCC中心。
4-1-2
使用模具
本设定不使用模具。
4-1-3
操作

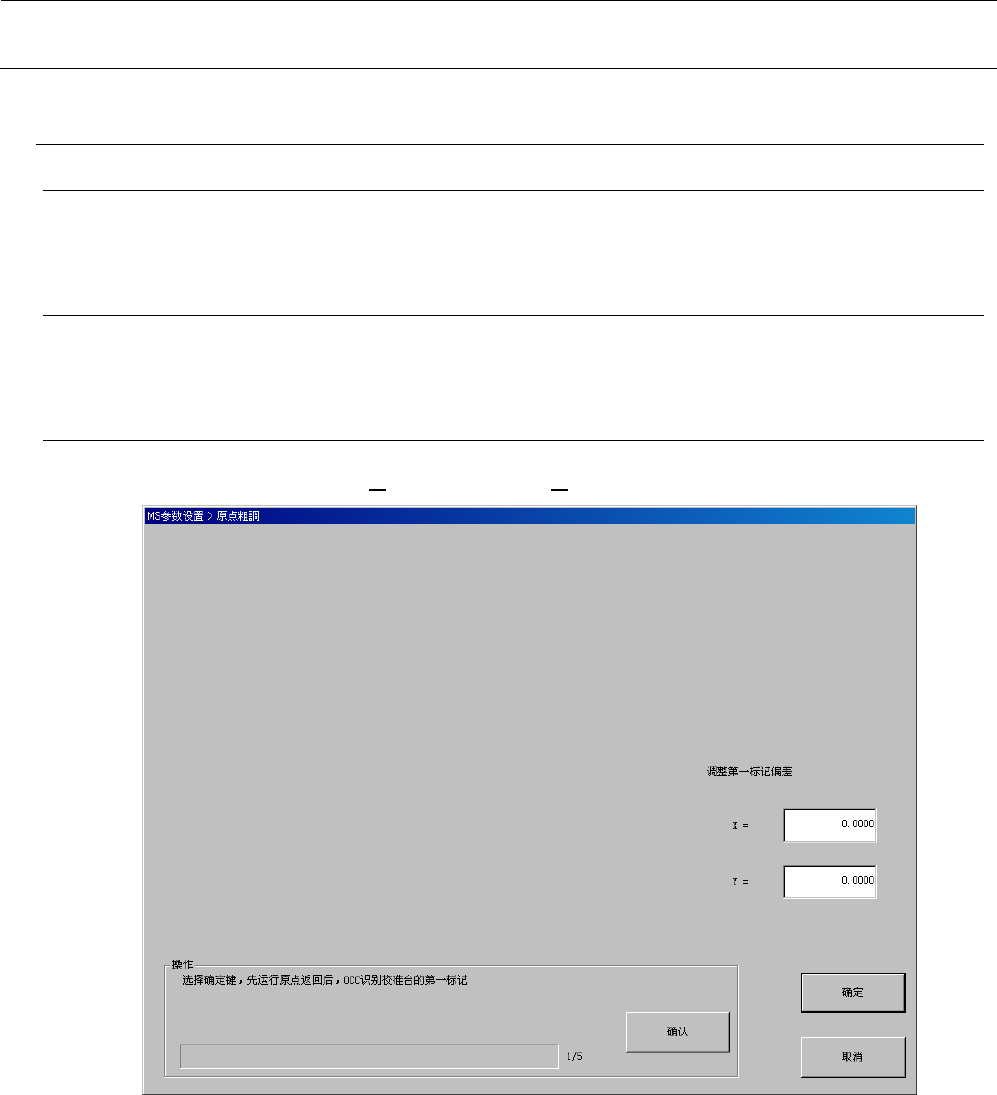

从主菜单中选择“偏移量设置（O）”－“原点粗调（O）... ”，会显示如下所示的原点粗调对话框。
MS
参数
4-3
＜操作・
1/5
＞
准备好之后，选择确认。选择了确认，原点复位后、OCC识别移动到校准台第１标记
的标记。显示与设计值的偏差显示出来。识别标记时，如果发生异常，清除偏差显示。
根据识别结果显示相对于设计值的偏差。当标记的识别中发生了错误时，将清除偏差的
显示。
＜操作・
2/5
＞
看OCC的监视器，请用演示，把第1标记调整到视野的中心。
（没有变更也请进行一次演示。）
＜操作・
5/5
＞
设定结束。确认了选择之后，返回到初期操作画面。
选择确认OK之后，确认通知显示，进行通常（有校准台第1标记识别）的原点复位。
No.
项目
MSP
容许位置
MSP
值不良时
出现的问题
调整（检测项目）
1
第1标记偏差
X
−80.0～80.0mm 原点复位不动作
Y
−80.0～80.0mm
MS
参数
4-4
4-2
校准台偏移量
“校准台”是作为各Head单元（台车）之高度基准的装置。
校准台偏移量就是取得这一装置的装配位置以及装配误差。
请将校准台擦拭干净之后再进行这一调整。
4-2-1
功能
计测校准台之第1标记及第2标记的位置，算出2个标记的中心位置。
4-2-2
使用模具
本项目中不使用模具。
4-2-3
操作
从菜单中选择“偏移量设置（O）”－“校准台偏移量（C）”，会显示以下对话框。
