参数

4-54

4-20

台架校正

4-20-1

功能

出厂前，为了根据台架的弯曲状态补正台架标记识别位置，会测量台架的弯曲状态。

因此，本项目仅在JUKI公司有指示时才要进行变更。

4-20-2

使用模具

主台架

4-20-3

操作

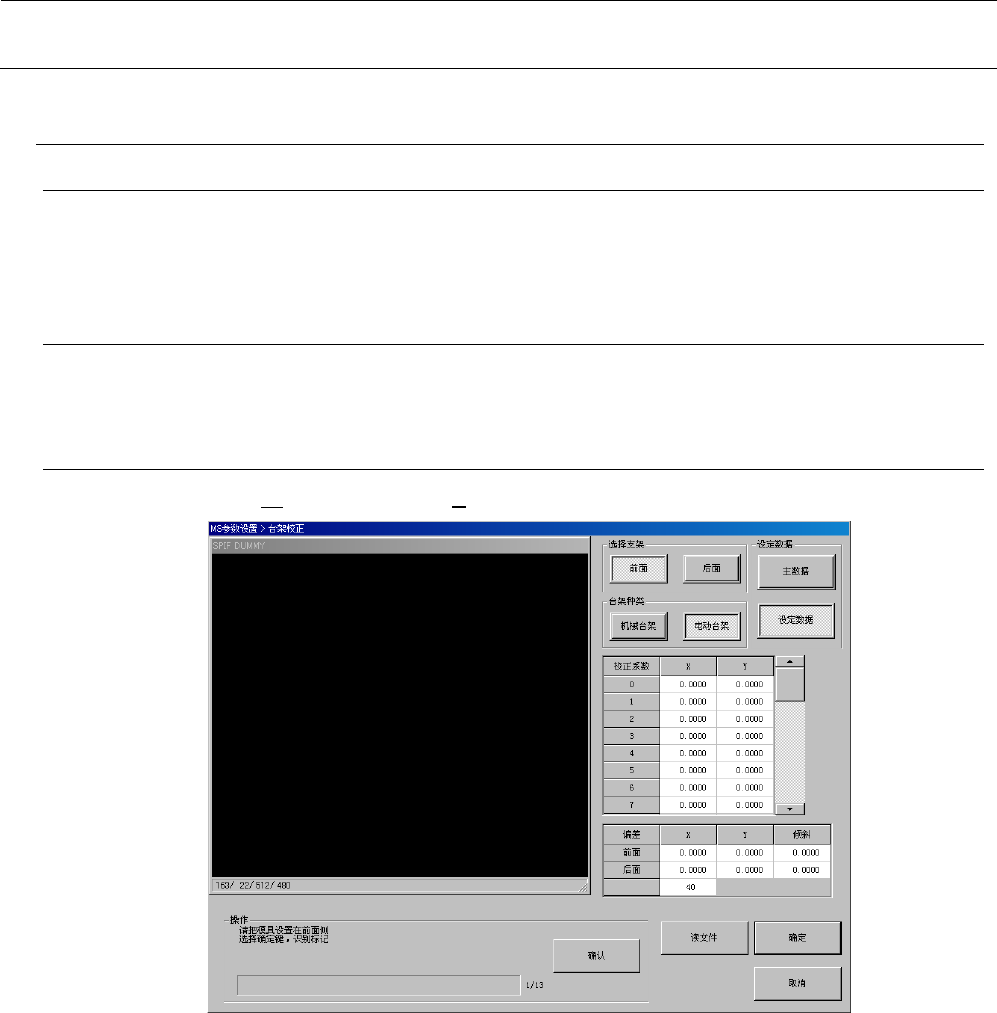

选择“偏移量设置（Ｏ）”－“台架校正（K）”，会显示如下的台架校正设置对话框。

参数

4-55

＜操作・

1/13

＞

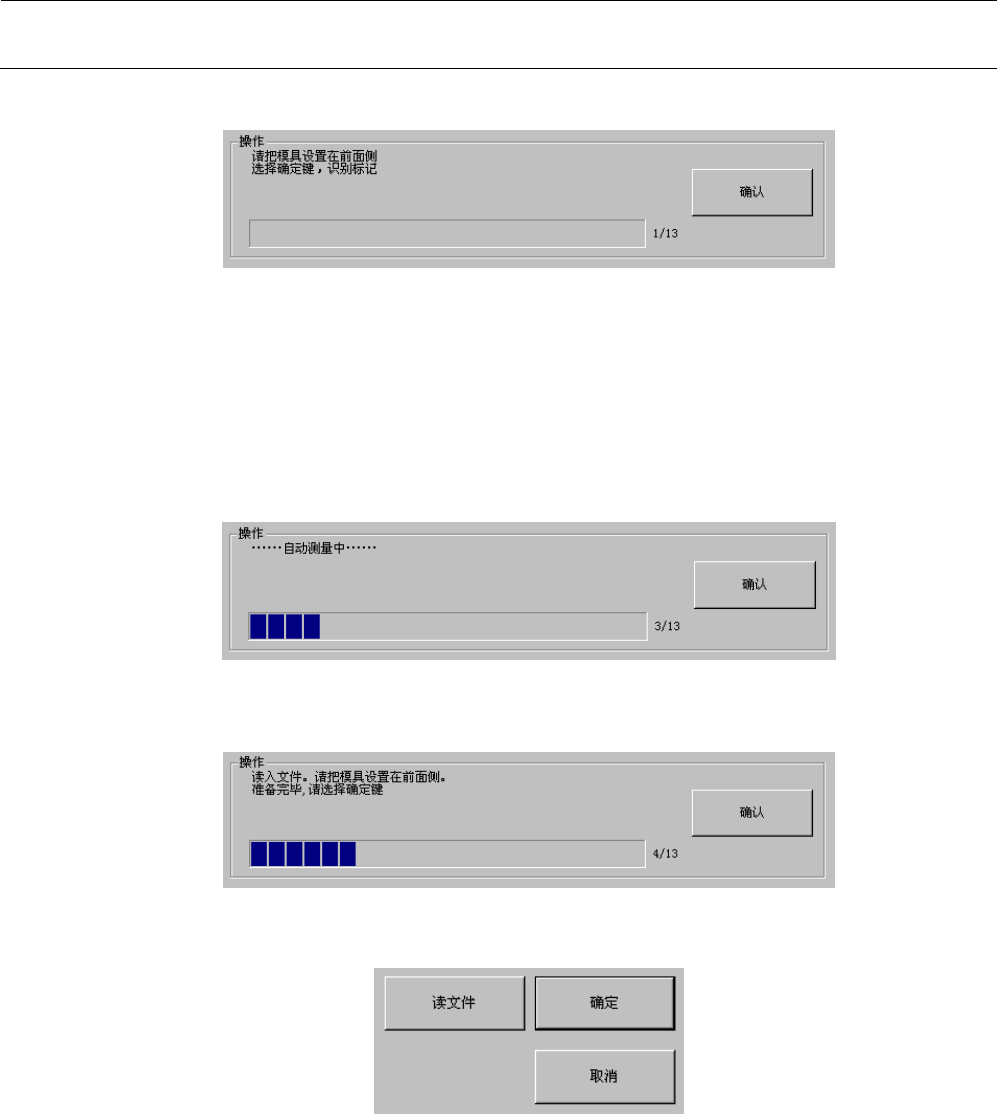

将模具装在前侧。

<模具的安装>

• 将主台架设置在台架安装位置

• 连接导线，接通开关，使主台架LED亮灯。

准备完成后按下确认。于是进行前侧的自动测量。

＜操作・

3/13

＞

在<操作·1/13>中按下确认后，自动测量过程中会显示上面的画面。

＜操作・

4/13

＞

第一次自动测量结束后，会显示上面的画面。

请按下下图中的文件读入按钮，读入主数据。

按下“读入文件”按钮后，会显示打开文件的对话框。为读入主数据，请选择主数据文件，

该文件中存有预先用三维测量机测量的主台架的设置。

读入结束之后，准备好后按下确认。再次开始前侧的自动测量。

自动测量结束后，会显示前侧的偏移量。

参数

4-56

＜操作・

7/13

＞

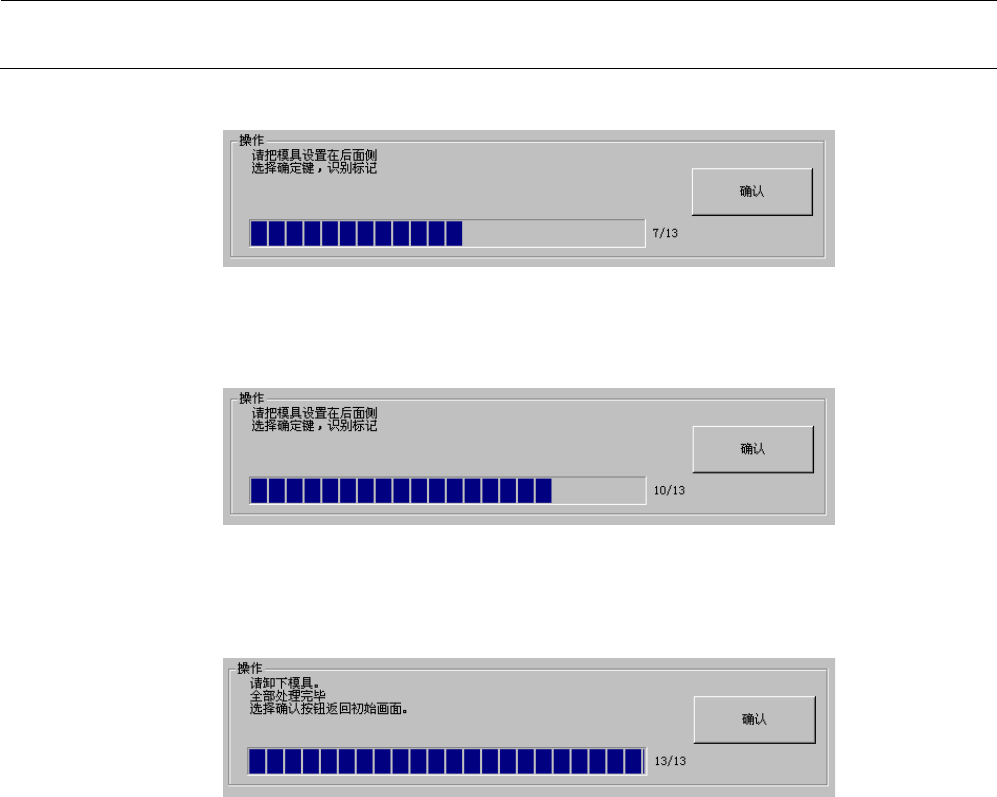

卸下前侧的模具，将模具装到后侧。准备完成后按下确认。

于是进行后侧的第一次自动测量。

＜操作・

10/13

＞

准备完成后按下确认。于是进行后侧的第二次自动测量。

测量结束后，会显示后侧的偏移量。

＜操作・

13/13

＞

测量结束后，会显示上图所示的操作说明，请拆下模具。

按下“确认”按钮，即回到初始画面。
