MS
参数
5-2
1)
同轴照射照明
请按照以下的程序进行调整。
① 在调整的VCS上安装VCS模具，安装VCS模具板D。
② 请选择MS参数的“VCS偏移量设置”→“照明粗调”。
③ 在“设定VCS”项目，选择调整的VCS的种类。
④ 选择“同轴照射照明”的电流值。
⑤ 在照明图上设定为“垂直方向”，管道号： 512。
⑥ 选择确认之后，显示视觉监视器照明图，确认是否在MAX_LVL在120±2的范围内。
⑦ 如果在范围外时，变更“同轴照射照明”的电流值，请重新取得照明图。
⑧ 如果在范围内时，不变更“同轴照射照明”的电流值，取得10次照明图，确认所有的MAX_LVL
在范围内。
2)
下方照明
请按照以下的程序进行调整。
① 在调整的VCS上安装VCS模具，安装VCS模具板D。
② 请选择MS参数的”VCS偏移量设置”→“照明粗调”。
③ 请选择“下方照明”的电流值。
④ 用照明图数据设定“水平方向”，管道号： 512。
⑤ 选择了确认之后，在视觉监视器上显示照明图，请确认是否在MAX_LVL为130±2（OP时为
120±2）的范围内。
⑥ 如果在范围外时，变更“下方照明”的电流值照明图。
⑦ 如果在范围内时，不变更“下方照明”的电流值，取得10次照明图，请确认所有的MAX_LVL
在范围内。
MS
参数
5-3
3)
侧面照明（蓝）
侧面照明（蓝）分为上下2段，进行各个独立的调整。
请按照以下的程序进行调整。
① 在调整的VCS上安装VCS模具，安装VCS模具板D。
② 请选择MS参数的”VCS偏移量设置”→“照明粗调”。
③ 在“设定VCS”项目，选择调整的VCS种类。
④ 请选择“侧面照明（蓝）”左测（第1段）的电流值。
⑤ 用照明图数据设定“垂直方向”，管道号： 512。
⑥ 选择了确认之后，视觉监视器上显示照明图，请确认是否是在MAX_LVL为155±3（OP时为
55±2）的范围内。
⑦ 如果在范围外时，变更“侧面照明（蓝）1”的电流值，重新取得照明图。
⑧ 如果在范围内时，不变更“侧面照明（蓝）1”的电流值，取得10次照明图，确认所有MAX_LVL
在范围内。
⑨ 如果是STD，请将调整过的电流值乘以2倍再输入。
注） 不能用电流值进行调整时，请将照明亮灯范围从100改为50再从新调整电流值。
⑩ 请选择“侧面照明（蓝）”右侧（第2段）的电流值。
⑪ 用照明图数据设定“垂直方向”，管道号： 512。
⑫ 选择了确认之后，视觉监视器上显示出照明图，请确认在MAX_LVL
为
120±3（OP时为
155±2）的范围内。
⑬ 如果是范围外时，变更“侧面照明（蓝）2”的电流值，请重新取得照明图。
⑭ 如果是范围内时，不变更“侧面照明（蓝）2”的电流值，取得10次照明图，请确认所有MAX_LVL
都在范围内。
⑮ 如果是STD，请将调整过的电流值乘以2倍再输入。
注） 不能用电流值进行调整时，请将照明亮灯范围从100改为50再从新调整电流值。
4)
侧面照明（红）
侧面照明（红）分为上下2段，进行各个独立的调整。
请按照以下的程序进行调整。
① 在调整的VCS上安装VCS模具，安装VCS模具板D。
② 请选择MS参数的”VCS偏移量设置”→“照明粗调”。
③ 在“设定VCS”项目，选择调整的VCS种类。
④ 请选择“侧面照明（红）”左测（第1段）的电流值。
⑤ 用照明图数据设定“垂直方向”，管道号： 512。
⑥ 选择了确认之后，视觉监视器上显示照明图，请确认是否是在MAX_LVL为230±2（OP时为
65±2）的范围内。
⑦ 如果在范围外时，变更“侧面照明（红）1”的电流值，重新取得照明图。
⑧ 如果在范围内时，不变更“侧面照明（红）1”的电流值，取得10次照明图，确认所有MAX_LVL
在范围内。
⑨ 请选择“侧面照明（红）”右侧（第2段）的电流值。
⑩ 用照明图数据设定“垂直方向”，管道号： 512。
⑪ 选择了确认之后，视觉监视器上显示出照明图，请确认在MAX_LVL为230±2（OP时为
100±2）的范围内。
⑫ 如果是范围外时，变更“侧面照明（红）2”的电流值，请重新取得照明图。
⑬
如果是范围内时，不变更“侧面照明（红）2”的电流值，取得10次照明图，请确认所有MAX_LVL
都在范围内。
MS
参数
5-4
5)
透过照明上段前后
请输入VCS偏差后再进行此调整。
① 请选择MS参数的”VCS偏移量设置”→“照明粗调”。
② 在“设定VCS”的项目，选择调整的VCS种类。
③ 请把508吸嘴安装到R贴片头。
④ 请选择“透过照明上段（前后，左右）”左侧（前后）的电流值。
⑤ 用照明图数据设定“水平方向”，管道号：420（OP时为270）。

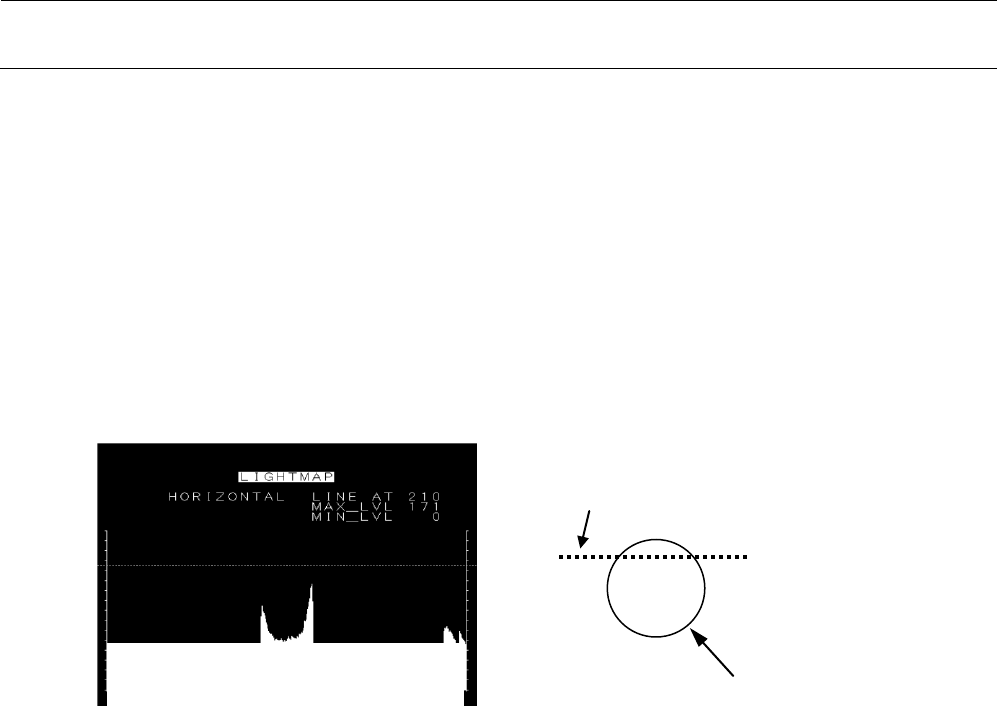

⑥ 选择了确认之后，视觉监视器上显示照明图，请确认MAX_LVL为170±3（OP时为230±3）
的范围内。
此时，请确认线位置应达到吸嘴。
⑦ 如果是范围外时，变更“透过照明上段（前后，左右）”左侧（前后）的电流值，重新取得照
明图。
⑧ 如果在范围内，则不要改变“透过照明上段（前后、左右）”的左侧（前后）的电流值，反复
10次取得照明图，并确认所有的MAX_LVL处于范围之内。
注） 不能用电流值进行调整时，请将照明亮灯范围从100改为150再从新调整电流值。
线
吸嘴
照明图
VCS
画面
(STD
视野
)
