MS
参数
4-22
4-8
支撑台偏移量
4-8-1
功能
调整支撑台的位置，使支撑台能正确动作。
4-8-2
使用模具
本项目中不使用模具。
4-8-3
操作

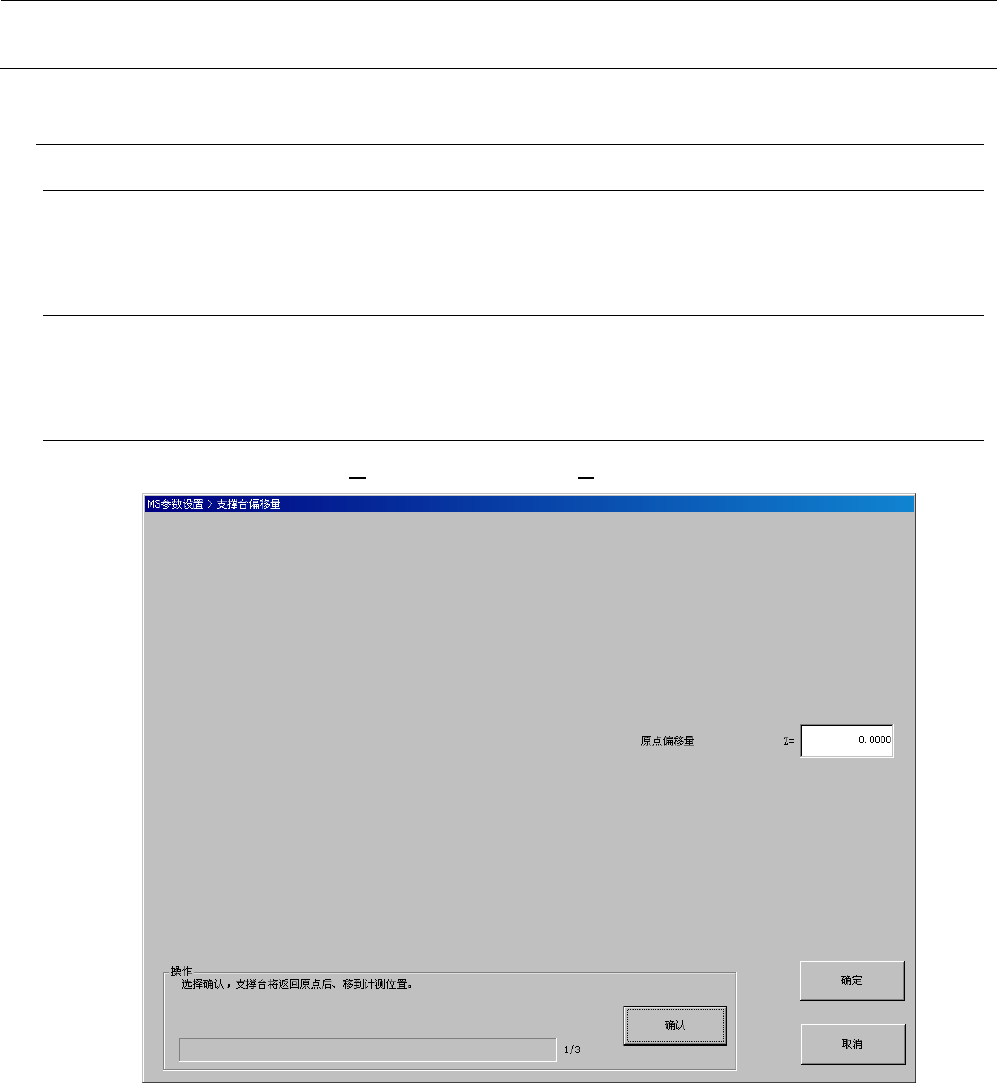

从菜单中选择“偏移量设置（O）”－“支撑台偏移量（R）”，会显示以下所示的对话框。
MS
参数
4-23

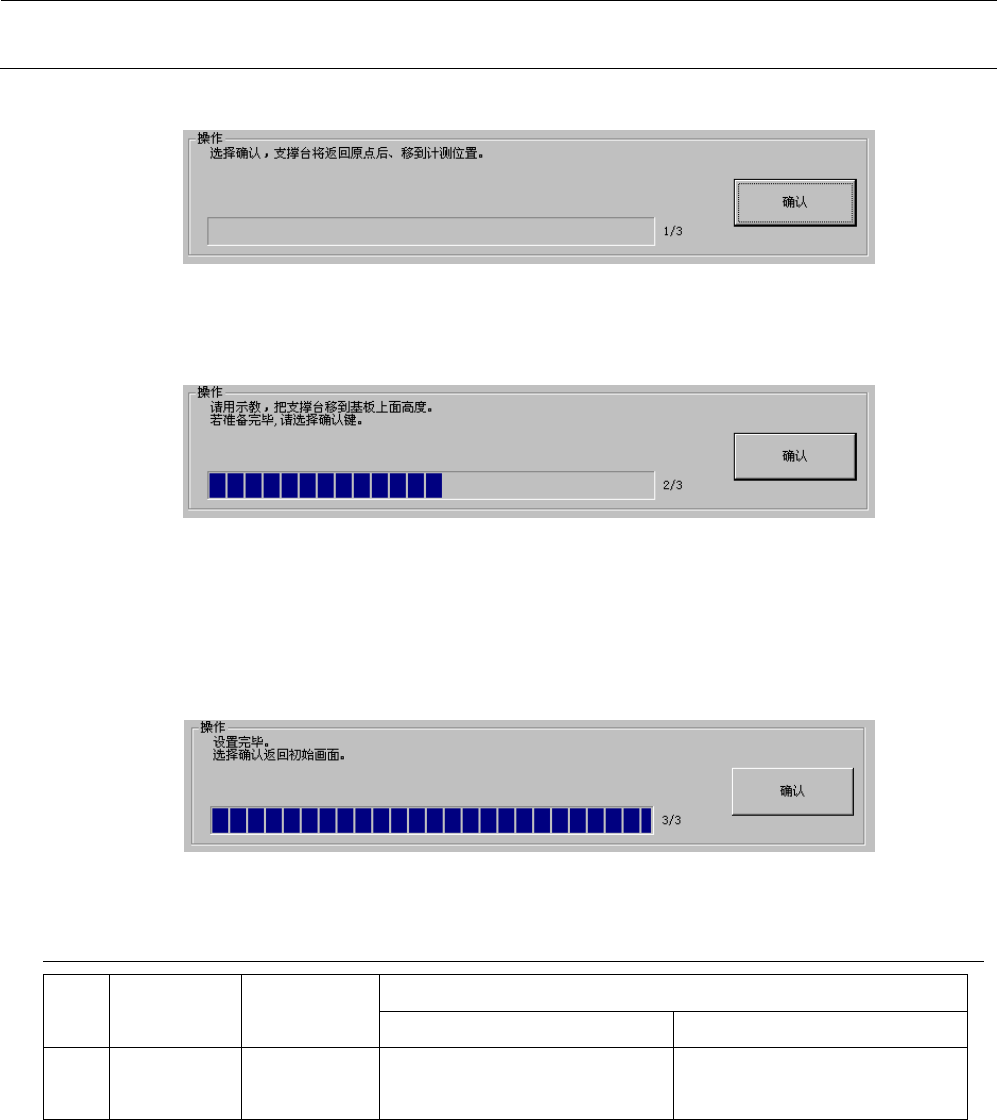

＜操作・
1/3
＞
请点击“操作”框内的“确认”按钮。“确认”按钮被按下后，支撑台返回原点后将向计测开始
位置移动。
＜操作・
2/3
＞
请利用示教使支撑台上升，对准传送带与夹紧用构件接触的位置。
示教完成后，请按“确认”按钮。
（4根轨道导轴中有一个首先到顶的高度，另外３根应在距该高度0.1mm以内到顶。如
果不是0.1mm以内，请进行台子平面的从新调整。）
＜操作・
3/3
＞
调整结束了。按“确认”按钮，即返回初始画面。
4-8-4 MSP
容许值
No.
项目
MSP
容许值
MSP
值不良时
出现的问题
检测（更换）项目
1
原点偏移量
±12mm
原点返回动作不良
基板夹紧不良
支撑台的装配精度
MS
参数
4-24
4-9
校准片固定器
4-9-1
功能
设置校准片固定器的位置。
4-9-2
使用模具
本项目中使用以下模具。
• 校准片V（E5190729000） • 508吸嘴（40001346）
4-9-3
操作

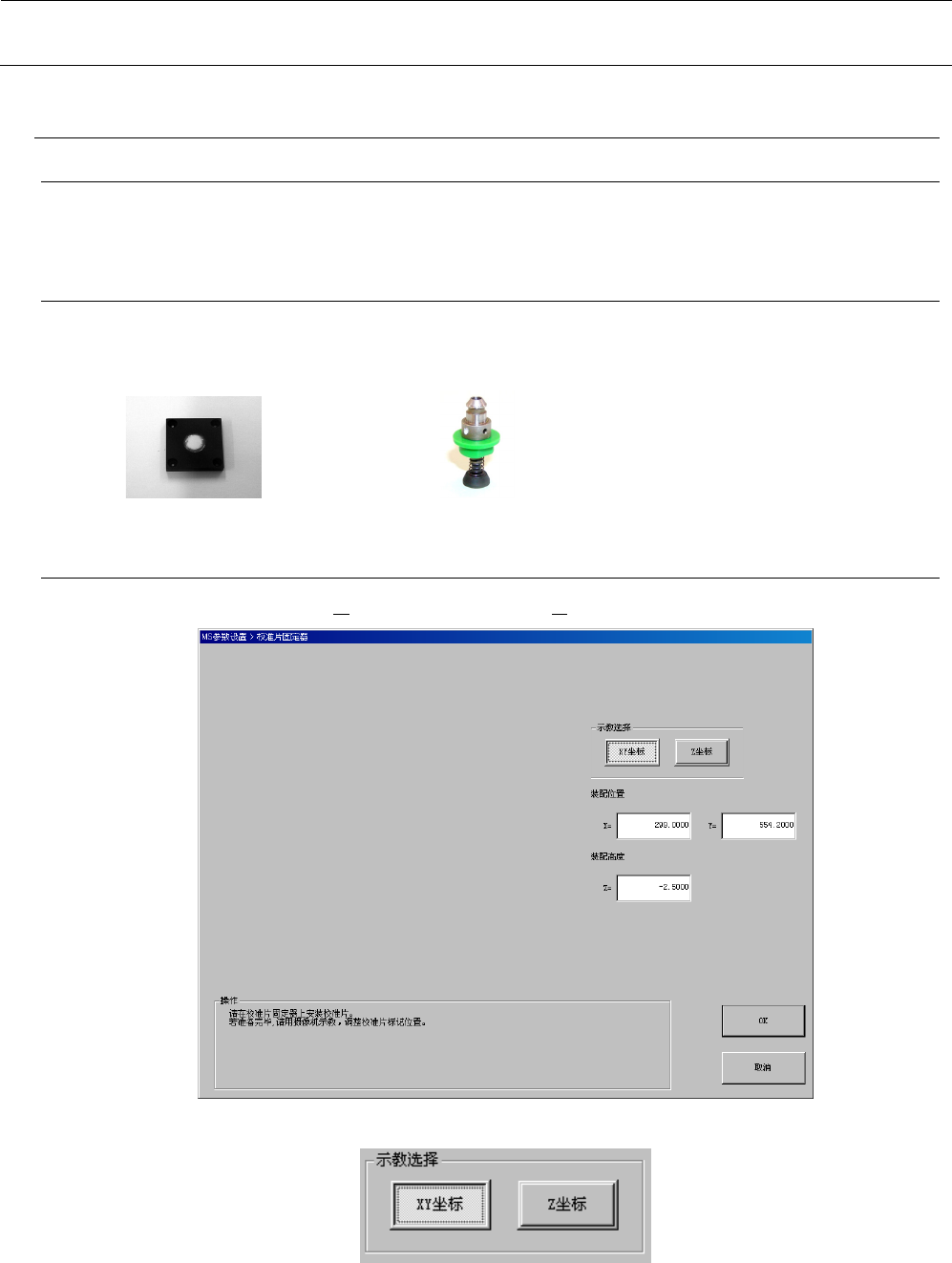

从菜单中选择“偏移量设置（O）”－“校准片固定器（C）”，会显示以下对话框。
“示教选择”项目中，选择要调整的项目。
