第 4 章桌面指定复原的来源后，按按钮，显示下列对话框。（复原源文件的位置被指定为软盘的示例。）图 4.2.1.9-13 ［从软盘等恢复控制数据文件］对话框在复原源文件列表上选择可复原的文件后，按按钮。要变更操作内容等时，按按钮。要结束操作时，按按钮。图 4.2.1.9-14 ［实施从软盘等复原控制数据文件］对话框按按钮，复原控制数据。复原处理完成后，按钮变为有效状态，请按下。处理结束后，要使修复…

第 4 章桌面

 由软盘等复原控制数据文件

选择［4. 从软盘恢复控制数据文件(只限于修理工程师)］，显示如下对话框。

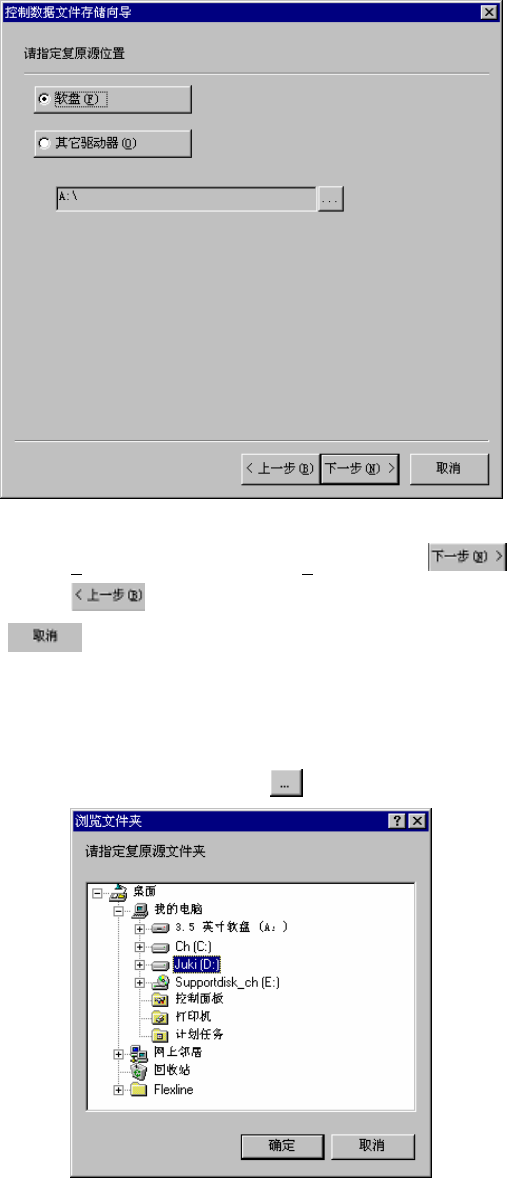

图 4.2.1.9-11 ［控制数据文件复原源］对话框

选择复原的来源（［软盘（F

）］或者［其他驱动器 (O)］）后，按按钮。

要变更操作内容等时，按

按钮。

要结束操作时，按

按钮。

（注）若指定的文件夹内没有经过保存处理的压缩文件时，就不能执行复原处理。

要指定复原的来源文件夹时，可先按浏览按钮（），再指定所需的复原源文件夹。

图 4.2.1.9-12 ［指定复原源文件夹］对话框

4-24

第 4 章桌面

指定复原的来源后，按按钮，显示下列对话框。

（复原源文件的位置被指定为软盘的示例。）

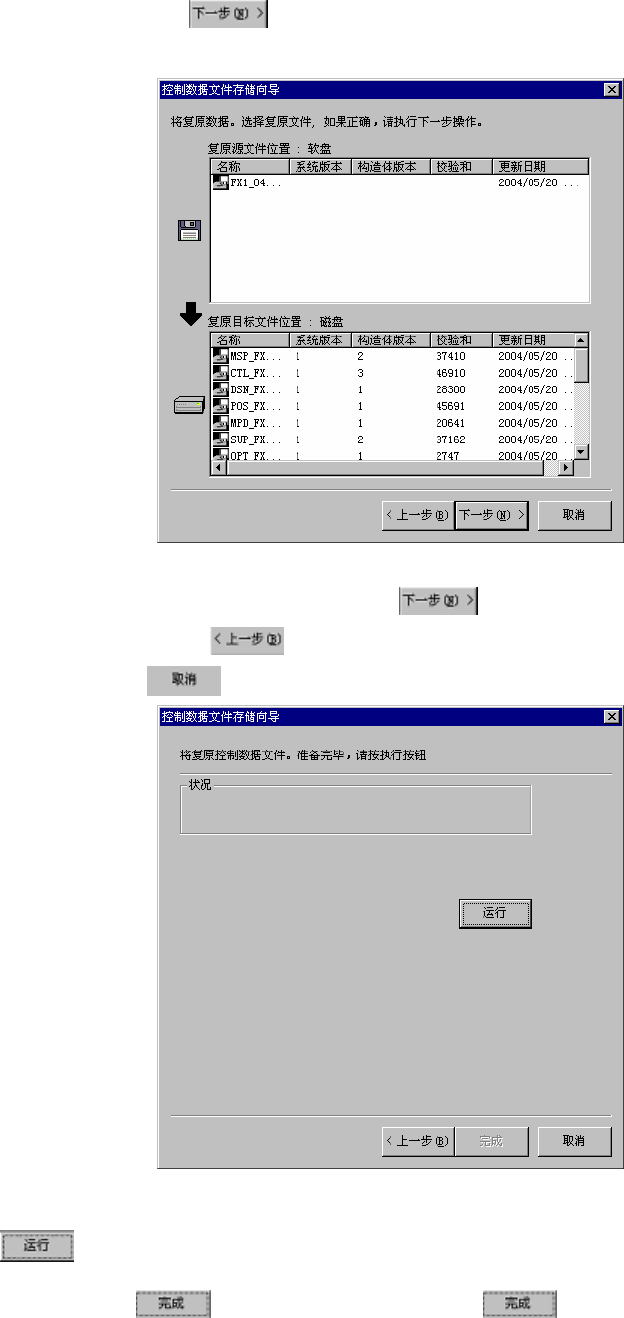

图 4.2.1.9-13 ［从软盘等恢复控制数据文件］对话框

在复原源文件列表上选择可复原的文件后，按

按钮。

要变更操作内容等时，按

按钮。

要结束操作时，按

按钮。

图 4.2.1.9-14 ［实施从软盘等复原控制数据文件］对话框

按

按钮，复原控制数据。

复原处理完成后，

按钮变为有效状态，请按下。

处理结束后，要使修复的控制数据“有效”，请重新启动装置。

4-25

第 4 章桌面

 恢复上次正常启动时的控制数据

选择[5. 复原上次正常启动时的控制数据]时，显示如下对话框。

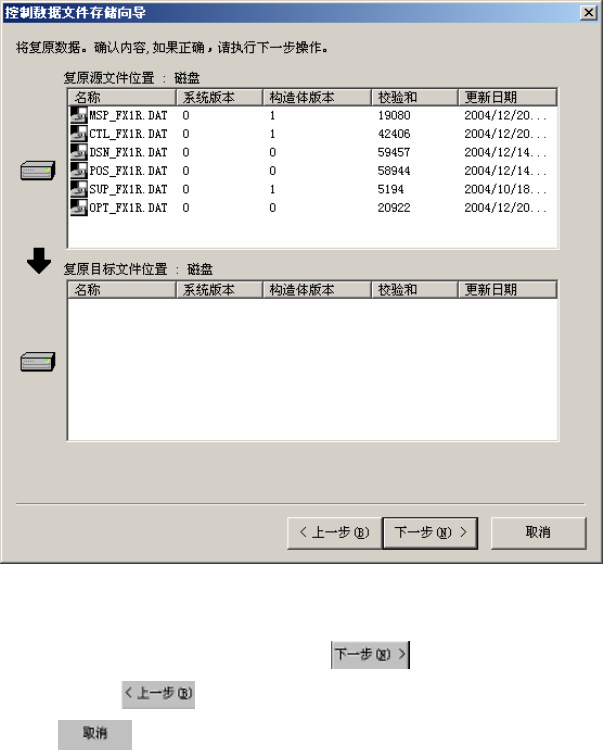

图 4.2.1.9-15 [复原上次正常启动时的控制数据]对话框

从显示的复原源文件中选择可复原的文件后，按按钮。

要变更操作内容等时，按

按钮。

要结束操作时，按

按钮。

4-26
