第 6 章 编辑辅助功能
在贴片头图像显示模式画面上，用鼠标单击处，即可显示贴片头图像。如果对准贴片头
的间隔进行送料器配置优化后，可以明显地提高同时吸取的可能性。
图 6.4-15 贴片头图像显示模式示例
解除贴片头图像显示模式时，单击鼠标左键，或在弹出菜单中再次选择[贴片头图像]
即可。
(5) 映射复制、位置复制、站台复制
置复制、站台复制。
下，单击右键，弹出菜单后，
选择复制方式。
要
对选择的送料器进行映射复制、位
拖拽鼠标，把所要复制的供料器框起来，在反白显示状态
图 6.4-16 弹出菜单
贴片头图像
左站台
右站台
6-59
第 6 章 编辑辅助功能
表 6.4-1 送料器的各复制模式
复制模式 内容
映射复制 在前后孔号码各自相面对的位置上复制送料器。
位置复制 在对称的孔配置上复制供料器，其前后号码统一调换后可以沿用原排序。
站台复制 在保持左右孔号码间的同一距离位置上，复制送料器。

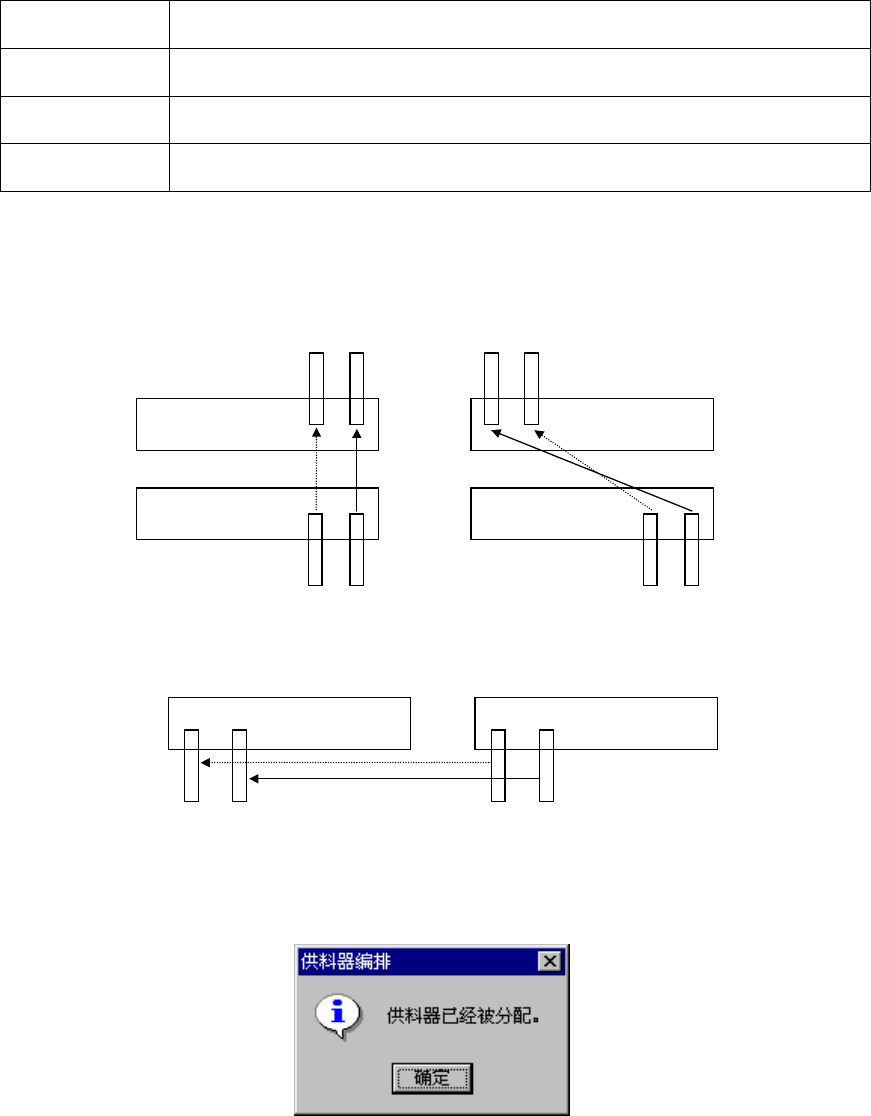

下图显示出各种复制方式的概况。
線対称 合 でｺﾋﾟｰした場
F-79
F-75
R-79
R-75
点対称でｺﾋﾟｰした場合
F-79
F-75
R-5
R-1
左右対称でｺﾋﾟｰした場合
F-79
F-75
F-79
F-75
映射复制式 位置复制式
站台复制式
在复制目标地已分配有送料器时，会显示错误提示，不能进行复制。示例如下：
图 6.4-17 送料器复制时的错误提示
6-60
第 6 章 编辑辅助功能
6-61
6.4.2 生产相关信息
从 EPU 确认[生产管理信息]时使用。在设备主机上操作是无效的。在设备主机上，
请选择生产画面的子菜单[生产管理信息]及[设置元件数]。
