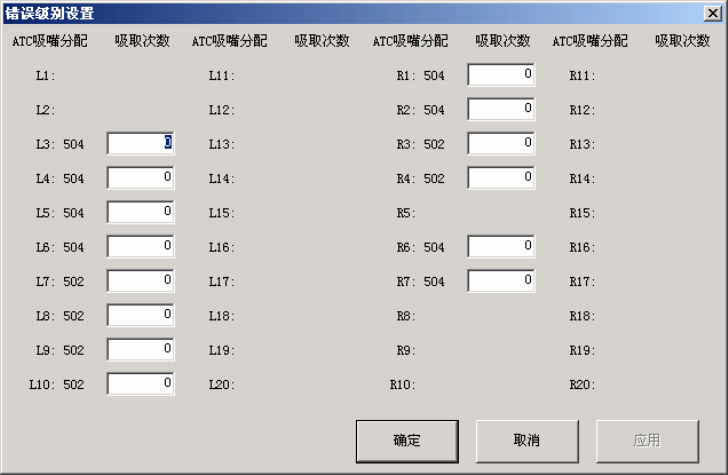

第 14 章 设备操作信息 14.1.2.4. 错误级别设置 在菜单栏中选择[数据]→[错误级别设置]→[ 各吸嘴]后，显示下图的[错误级别设置] 对 话框，可以进行错误级别的设置。 图 14.1-10 [错误级别设置]对话框 总吸取次数超过设置次数时， 在 图 14.1-4 各吸嘴运行信息 中， 相应的吸嘴变为红色显示。 信号灯的点亮状况不变。 14-8
第 14 章 设备操作信息
14.1.3. 各贴片头操作信息
14.1.3.1. 各贴片头操作信息
从菜单栏中选择[窗口]→[各 Head 操作信息]后，显示下图的 [各 Head（贴片头）操作信
息]表。
表 14.1-3 各贴片头操作信息的显示内容
No 项目 内容
1 总吸取数 计算各 Head（贴片头）（L1～L4/R1～R4）的吸取成功次数。
2 总贴片数 计算各 Head（贴片头）（L1～L4/R1～R4）的贴片成功次数。
3 吸嘴交换 计算各 Head（贴片头）（L1～L4/R1～R4）吸嘴的交换成功次数。
4 警告级别 显示各 Head（贴片头）（L1～L4/R1～R4）警告级别。
5 错误级别 显示各 Head（贴片头）（L1～L4/R1～R4）错误级别。
6 吸嘴交换失败 计算各 Head（贴片头）（L1～L4/R1～R4）交换失败次数。
7 吸取失败 计算各 Head（贴片头）（L1～L4/R1～R4）吸取失败次数。
8 重试 计算各 Head（贴片头）（L1～L4/R1～R4）吸取重试超限的次数。
9 LA 识别 计算各 Head（贴片头）（L1～L4/R1～R4）LA 识别错误次数。
10 芯片站立 计算各 Head（贴片头）（L1～L4/R1～R4）芯片站立错误次数。
11 异类元件 计算各 Head（贴片头）（L1～L4/R1～R4）异类元件错误次数。
12 姿势检查 计算各 Head（贴片头）（L1～L4/R1～R4）姿势检查错误次数。
13 贴片前元件有无检查 计算各 Head（贴片头）（L1～L4/R1～R4）贴片前检查有无元件错误
次数。
图 14.1-11 各 Head（贴片头）操作信息
14-9
