第3章 菜单和命令按钮 3.2.3 机器设置 机器设置画面上的各项命令按钮及处理功能，图示说明如下。 页 1/2 2/2 图标 名称和概要 图标 名称和概要 1 ATC 吸嘴配置 注册吸嘴一览 2 基准针位置 读入吸嘴数据 3 外形基准位置 元件废弃位置 4 贴片头待命位置 信号灯 5 使用单元 多工位生产线 设定与 HLC 的接续。 6 基板传送 无吸嘴时真空值 7 BM 读入器 进行坏板标记读入器示教。 状态栏 8 退出 返回桌面。…
第3章 菜单和命令按钮
页
1/2 2/2
图标 名称和概要 图标 名称和概要

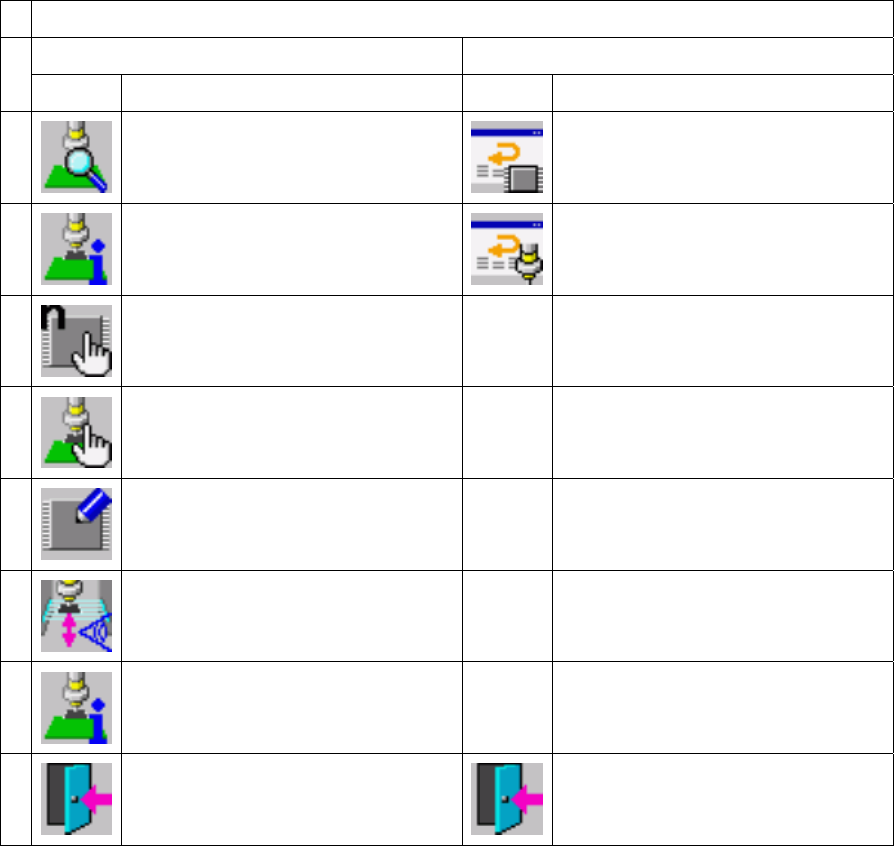

1
生产状态
重试列表 未贴片列表
2
生产管理信息（综合）
重试列表 供应设备信息
3
设置元件数量
4
操作选项
5
变更数据
6
激光高度检查
7
生产管理信息吸取率
8
退出
返回桌面。
退出
返回桌面。
3-13
第3章 菜单和命令按钮
3.2.3 机器设置

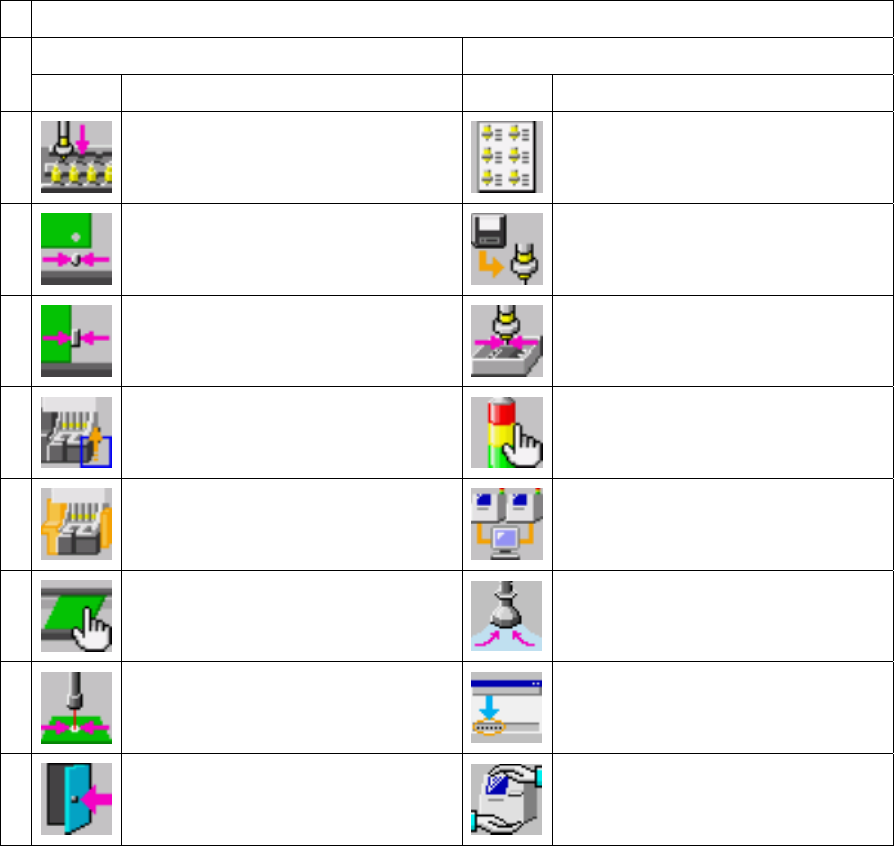

机器设置画面上的各项命令按钮及处理功能，图示说明如下。
页
1/2 2/2
图标 名称和概要 图标 名称和概要
1
ATC 吸嘴配置
注册吸嘴一览
2
基准针位置
读入吸嘴数据
3
外形基准位置
元件废弃位置
4
贴片头待命位置
信号灯
5
使用单元
多工位生产线
设定与 HLC 的接续。
6
基板传送
无吸嘴时真空值
7
BM 读入器
进行坏板标记读入器示教。
状态栏
8
退出
返回桌面。
切换显示
3-14
第3章 菜单和命令按钮
3.2.4 手动控制

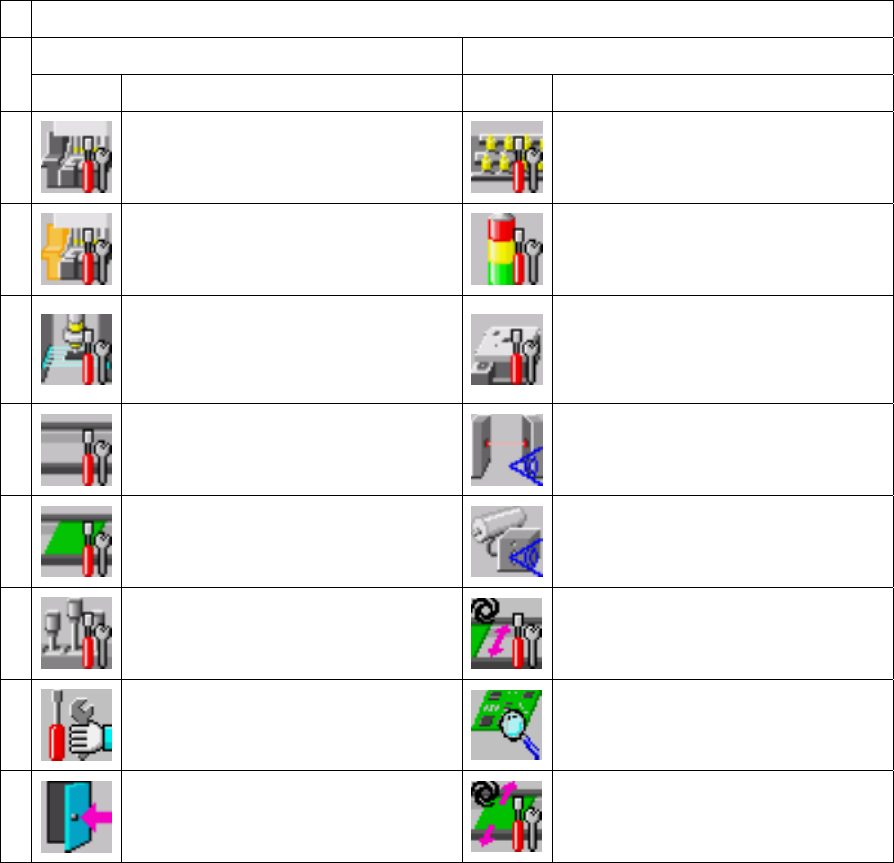

手动控制画面上的各项命令按钮及处理功能，图示说明如下。
页
1/2 2/2
图标 名称和概要 图标 名称和概要
1
贴片头控制
ATC 控制
2
贴片头设备控制
信号灯控制
3
激光控制
校准台控制
4
传送个别控制
其它传感器
5
传送自动控制
驱动器状况
6
顶针控制
自动调整基板宽度
7
切换显示
伺服状态
8
退出
返回桌面。
Y 台控制
